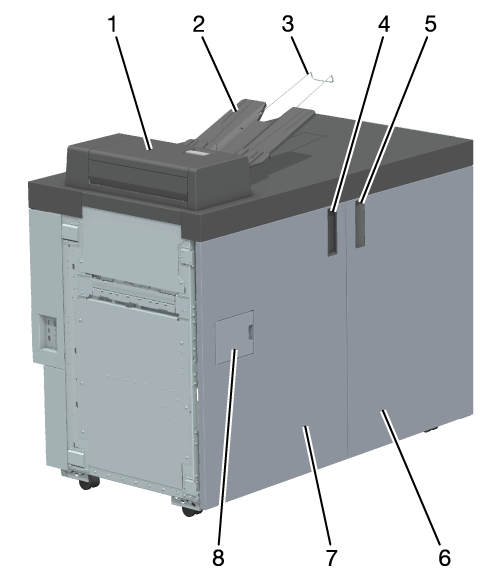

1

Couvercle supérieur

Pour éliminer un bourrage papier, ouvrez le couvercle et retirez le papier.

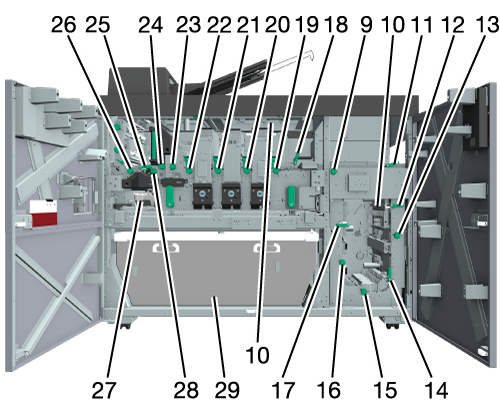

2

Bac auxiliaire

Sortez le papier massicoté ou rainuré ou le papier sorti sans impression.

3

Extension du bac auxiliaire

Tirez-la lors de l'éjection de grandes feuilles de papier dans le Bac auxiliaire.

4

Bouton de la porte gauche de l'unité de massicotage

Utilisé lors de l'ouverture de la Porte gauche de l'unité de massicotage.

5

Bouton de la porte droite de l'unité de massicotage

Utilisé lors de l'ouverture de la Porte droite de l'unité de massicotage.

6

Porte droite de l'unité de massicotage

Ouvrez cette porte pour éliminer un bourrage papier ou remplacer une option interne.

7

Porte gauche de l'unité de massicotage

Ouvrez cette porte pour éliminer un bourrage papier ou remplacer une option interne.

8

Porte du bac à cartes

Ouvrez cette porte lorsque vous retirez le Bac à cartes.

9

Bouton [TU2]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

10

Unité bannière MK-764 (option) (2 emplacements)

Transportez le papier bannière vers le périphérique de post-impression ou transportez le papier avec inversion.

11

Levier [TU1]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

12

Levier [MK1]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

13

Bouton [MK2]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

14

Levier [MK3]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

15

Bouton [MK4]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

16

Bouton [MK5]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

17

Levier [MK6]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

18

Levier [TU3]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

19

Bouton [TU8]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

20

Bouton [TU10]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

21

Bouton [TU12]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

22

Bouton [TU14]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

23

Bouton [TU15]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

24

Bouton [TU16]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

25

Levier [TU20]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

26

Bouton [TU21]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

27

Bac à cartes (fourni avec le Séparateur de tâches JS-507) (en option)

Les feuilles découpées au format carte sont empilées.

28

Bouton [TU17]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

29

Bac à déchets de massicotage

Sortez-le pour éliminer les déchets de massicotage.

30

Bouton [TU25]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

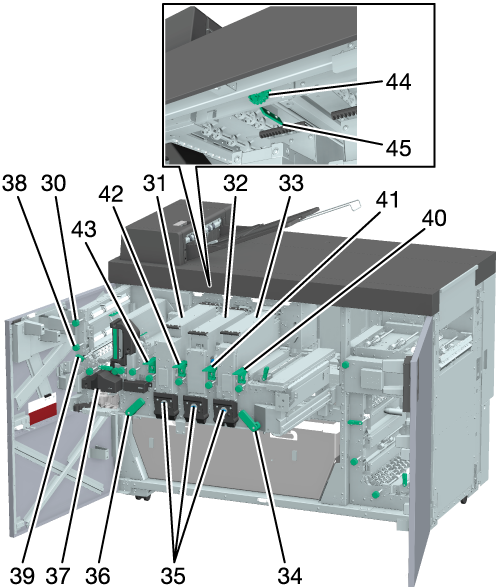

31

Unité de massicotage TU-504/Raineuse CR-103/Unité de perforation PE-101 (en option)

Unité de massicotage TU-504 : fend la gouttière horizontalement en fonction du sens du départ papier.

Raineuse CR-103 : fixe les plis convexes vers le haut (lignes de pliage) sur le papier.

Unité de perforation PE-101 : fixe une perforation dans le sens du départ papier.

* Un seul des périphériques en option suivants peut être monté sur ce système.

32

Raineuse CR-102/Unité de perforation PE-102 (facultatif)

Raineuse CR-102 : fixe les plis convexes vers le bas (lignes de pliage) sur le papier.

Unité de perforation PE-102 : fixe une perforation dans le sens horizontal du papier.

* Un seul des périphériques en option suivants peut être monté sur ce système.

33

Unité massicot

Massicote le haut et le bas du papier dans le sens vertical.

34

Levier [TU4]

Pour éliminer un bourrage papier ou remplacer une option interne, basculez le levier à gauche et sortez la base de transport.

35

Équerre de fixation en option

Tournez à gauche pour supprimer une option.

36

Levier [TU5]

Pour éliminer un bourrage papier ou remplacer une option interne, basculez le levier à droite et sortez la base de transport.

37

Séparateur de tâches JS-507 (facultatif)

Empile les feuilles coupées au format carte et les charge sur le Bac à cartes.

38

Bouton [TU23]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

39

Levier [TU22]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

40

Levier [TU7]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

41

Levier [TU9]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

42

Levier [TU11]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

43

Levier [TU13]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

44

Bouton [MK8]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

45

Levier [MK7]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

46

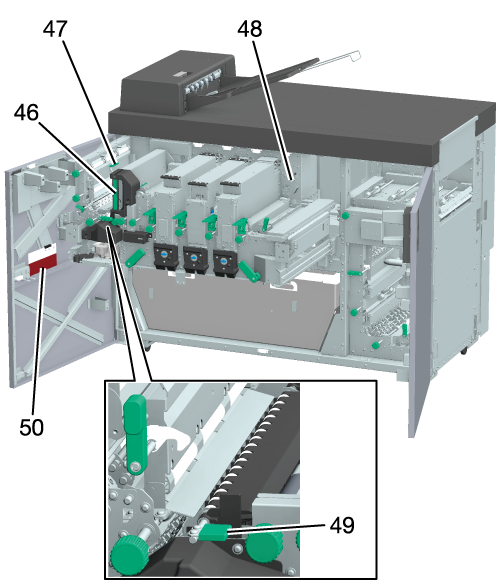

Levier [TU18]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

47

Levier [MK24]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

48

Levier de verrouillage [TU6]

Fixe l'unité de transport sorti.

49

Levier [JS1]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

50

Plaque de nettoyage

Nettoie le Capteur de lignes.

51

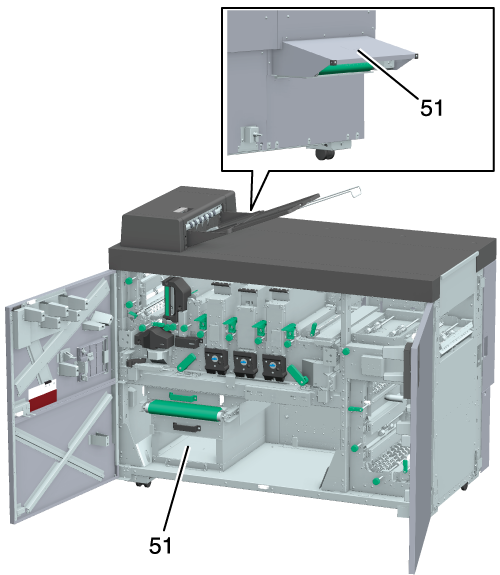

Boîte à débris MK-765

Décharge à l'extérieur de l'unité principale les déchets de coupe générés dans l'Unité de massicotage TU-510.
