1

Porte avant de l'unité de finition

Pour éliminer un bourrage papier, ouvrez la porte et retirez le papier.

2

Extension du bac principal

Tirez-la lors de l'éjection de grandes feuilles de papier dans le Bac principal.

3

Bac principal

Empile les feuilles sans décalage, ou après le décalage.

4

Support butée papier

Protège le papier fin ou gondolé éjecté par le Bac principal.

5

Guides de sortie

Règle la position de traversée du départ papier pour le papier éjecté par le Bac principal.

6

Pince

Règle la position du sens du départ papier pour le papier éjecté par le Bac principal.

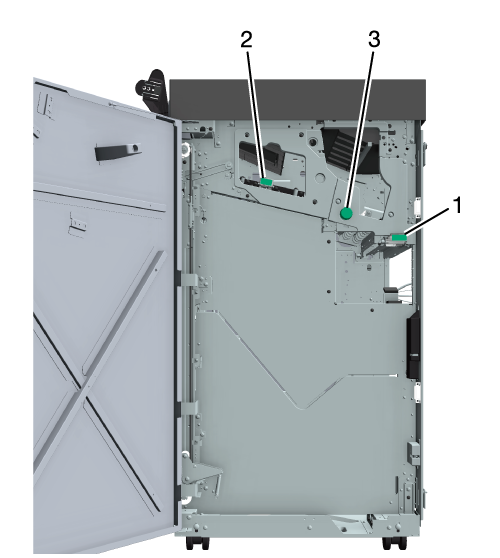

1

Levier [FS1]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

2

Levier [FS2]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

3

Bouton [FS3]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

Name

Bac de sortie OT-512

Type

Bac de sortie/d'empilage avec fonction de préparation de la sortie et fonction d'élévateur

Fonction

Tri, Groupe, Tri décalé, Groupe décalé

Tri/Groupe

Bac de sortie

Magasin 1 (Bac principal)

Format papier

Standard : SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, Carte postale w^*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 w/v, Foolscap^*2, 8K w, 16K w/v

Personnalisé : 95 mm à 331 mm de large, 133 mm à 487,7 mm de long/3,74" à 13,03" de large, 5,24" à 19,2" de long

Papier à onglet fixe (bord arrière de l'onglet pendant la sortie pas garanti)

Papier large

• Papier bannière (lorsque l'Unité du bac de sortie pour papier bannière MK-761 est montée)

100 mm à 330 mm de large, 487,8 mm à 1 300 mm de long/3,94" à 12,99" de large, 19,2" à 51,18" de long

*1 : Uniquement au Japon.

*2 : Foolscap se rapporte aux formats 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w et 8 e 13 w.

Poids du papier

40 g/m² à 450 g/m²/10 lb Bond à 119 lb Bond

* Le type de papier est limité à 351 g/m² à 450 g/m²/94 lb Bond à 119 lb Bond.

Tri Décalé/Groupe Décalé

Bac de sortie

Magasin 1 (Bac principal)

Format papier

Standard : SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 v, Foolscap^*, 8K w, 16K w/v

Personnalisé : 148 mm à 331 mm de large, 133 mm à 487,7 mm de long/5,83" à 13,03" de large, 5,24" à 19,2" de long

Papier à onglet fixe (bord arrière de l'onglet pendant la sortie pas garanti)

Papier large

*: Foolscap se réfère aux formats 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w, et 8 e 13 w.

Poids du papier

40 g/m² à 450 g/m²/10 lb Bond à 119 lb Bond

* Le type de papier est limité à 351 g/m² à 450 g/m²/94 lb Bond à 119 lb Bond.

Dimensions

544 mm (L) ^* e 656 mm (P) e 1 020 mm (H)/21,42" (L) ^* e 25,83" (P) e 40,16" (H)

*: 876 mm/34,49" (y compris le Bac principal), 1 003 mm/39,49" (y compris l'Extension du bac principal)

Poids

57 kg/125,66 lb

Alimentation

Alimentation par le niveau frontal

Consommation électrique

120 W ou moins

Tri/Groupe (80 g/m²/21 lb Bond)

Papier couché

Disponible

1 800 feuilles

3 000 feuilles

750 feuilles

Aucun(e)

750 feuilles

2 000 feuilles

750 feuilles

Papier non couché

Disponible

2 000 feuilles

3 000 feuilles

750 feuilles

Aucun(e)

2 000 feuilles

4 200 feuilles

750 feuilles

Tri avec décalage ou Groupe décalé (80 g/m²/21 lb Bond)

Papier non couché

-

1 500 feuilles

1 500 feuilles

750 feuilles

Format L : A3 w, B4 w*, 8 e 13 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, SRA3 w, SRA4 w/v, 13 e 19 w, 8K w

Format S : A4 w/v, B5 w/v*, 8,5 e 11 w/v, 9 e 11, 16K w/v

Format XS : A5 w/v, B6 w*, 5,5 e 8,5 w/v

*: le papier de série B est configuré pour le format standard JIS ou ISO par défaut. Cette configuration varie selon la région d'expédition. Pour alterner entre les normes JIS et ISO, veuillez contacter le technicien S.A.V.

Tri/Groupe/Tri avec décalage/Groupe décalé

128 g/m² à 135 g/m²/34 lb Bond à 36 lb Bond

1 000 feuilles

100 feuilles

136 g/m² à 175 g/m²/37 lb Bond à 46 lb Bond

760 feuilles

80 feuilles

176 g/m² à 216 g/m²/47 lb Bond à 57 lb Bond

600 feuilles

60 feuilles

217 g/m² à 256 g/m²/58 lb Bond à 68 lb Bond

500 feuilles

50 feuilles

257 g/m² à 300 g/m²/69 lb Bond à 81 lb Bond

400 feuilles

40 feuilles
