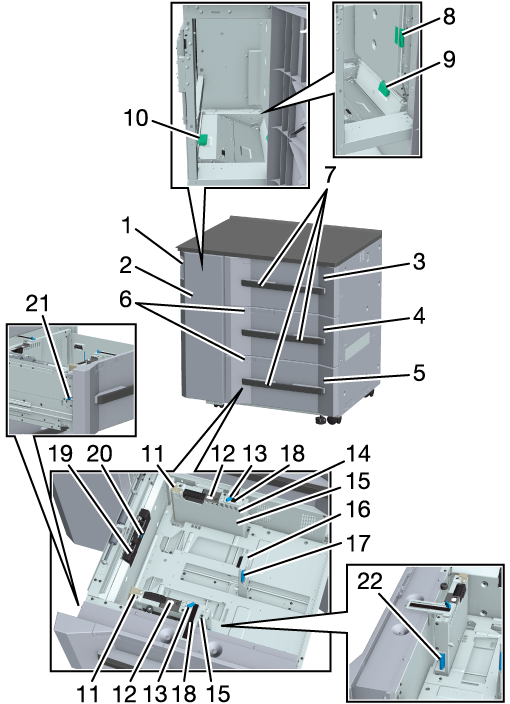

1

Bouton de la porte gauche du magasin

Utilisé lors de l'ouverture de la Porte gauche du magasin.

2

Porte gauche du magasin

Ouvrez lors de l'ouverture de la Porte droite pour traiter les bourrages papier, et lors de l'élimination des bourrages papier dans le magasin de l'unité de départ papier.

3

Magasin supérieur (magasin 3) (le 2e à partir du magasin 6 et le 3e à partir du magasin 9)

Mémorise 1 390 feuilles (80 g/m²/21 lb Bond).

4

Magasin central (magasin 4) (le 2e à partir du magasin 7 et le 3e à partir du magasin 10)

Mémorise 1 390 feuilles (80 g/m²/21 lb Bond).

5

Magasin inférieur (magasin 5) (le 2e à partir du magasin 8 et le 3e à partir du magasin 11)

A une capacité de 1 850 feuilles (80 g/m²/21 lb Bond).

6

Fenêtre de confirmation de la buse d'air

Lorsque vous réglez le niveau d'air dans le Magasin central ou le Magasin inférieur, vous pouvez vérifier la capacité d'alimentation du papier à travers cette fenêtre. Vous ne pouvez pas le vérifier à partir du Magasin supérieur.

7

Poignée du magasin

Saisissez et tirez la poignée pour sortir le magasin de papier.

8

Levier [PF1]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

9

Levier [PF2]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

10

Levier [PF4]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

11

Guides format S (2 endroits)

Ouvrez les deux côtés vers l'intérieur pour charger du papier d'une largeur inférieure à 139,7 mm/5,5".

12

Levier de fixation de la plaque de maintien du papier (2 endroits)

Coulissez de la position fixe vers la droite en fonction des propriétés papier cibles.

13

Boutons de guides latéraux (2 endroits)

Tournez lors du déplacement ou de la fixation des Guides latéraux.

14

Buse d'air latérale

Souffle de l'air pour faire flotter le papier afin d'éviter que plusieurs feuilles de papier soient introduites simultanément.

15

Guides latéraux (2 endroits)

Alignez ce guide sur les deux côtés du papier chargé.

16

Plaque de guides arrière

Alignez ce guide sur le bord arrière du papier chargé.

17

Levier de déblocage du guide de bord arrière

Lorsque vous vous déplacez sur la Plaque de guides arrière, appuyez sur le levier situé sur le côté gauche pour le déverrouiller.

18

Indicateur Format papier

Vérifiez la position des Guides latéraux à l'aide de l'échelle.

19

Buse d'air du bord du papier

Souffle de l'air pour séparer le papier.

20

Levier de réglage de position du capteur de limite supérieure

Lorsque le levier est levé, il y a risque que la performance d'introduction baisse ; ne le déplacez (coulissez) par conséquent pas lorsqu'il est fixé sur le bord inférieur.

21

Bouton de fixation de la plaque de fond

Tournez dans le sens horaire tout en coulissant en avant, puis réglez le magasin inférieur dans la position supérieure maximale.

22

Levier de déblocage du guide latéral

Lorsque vous déplacez les Guides latéraux, appuyez sur le levier situé à l'arrière pour le déverrouiller.

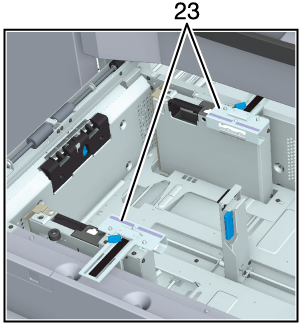

23

Guides auxiliaires latéraux (2 endroits)

Lorsque vous chargez du papier à onglet, fixez-le aux Guides latéraux.

Name

Unité de départ papier PF-707m

Type

Magasin d'introduction à trois niveaux (3 au maximum autorisés en continu)

Format papier

Standard : SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w^*1, A6 w^*1, Carte postale w^*1*2, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 w/v, 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w, 8 e 13 w, 8K w, 16K w/v

Personnalisé : Largeur 100 mm^*3 à 330,2 mm, longueur 139,7 mm à 487,7 mm^*4/Largeur 3,94^"*3 à 13", longueur 5,5" à 19,2^"*4

Papier à onglet : ^*5 : A4T v, 8,5 e 11T v

*1 : un format de largeur inférieure à 139,7 mm/5,5" ne peut être chargé que dans le 1er magasin de papier.

*2 : Seulement au Japon.

*3 : ce format est uniquement pris en charge lorsque le 1er magasin est monté. Lorsque les 2e et 3e magasins consécutifs sont montés, le format minimal est 139,7 mm/5,5".

*4 : Le papier bannière d'une largeur de 250 mm à 330,2 mm et d'une longueur de 487,8 mm à 1 300 mm (9,84" à 13", longueur de 19,2" à 51,18") ne peut être alimenté que lorsque le Dispositif de réglage de l'alimentation FA-502 et les options de départ papier long sont connectés.

*5 : Lors du chargement de papier à onglet, fixez les Guides auxiliaires latéraux.

Le papier série B est configuré par défaut pour le format standard JIS ou ISO. Cette configuration varie selon la région d'expédition. Pour alterner entre les normes JIS et ISO, veuillez contacter le technicien S.A.V.

Il est possible de changer les formats fixes détectables. Par ailleurs, l'utilisation du format K peut être sélectionné à l'écran [Utilitaire] et le format peut être détecté. Pour des détails, voir [Format K].

Lorsque la largeur du papier est inférieure à 139,7 mm/5,5", utilisez les Guides format S.

Type de papier

Papier ordinaire, fin, laser couleur, Couché-G, Couché-M, Carte postale^*1, papier à onglet, texturé^*2, Enveloppe^*2

*1 : Uniquement au Japon.

*2 : 1er Magasin inférieur seulement.

Poids du papier

52 g/m² à 400 g/m²/14 lb Bond à 106 lb Bond

* : les formats papier suivants ne sont disponibles que pour 351 g/m² à 400 g/m²/94 lb Bond à 106 lb Bond. Il ne peut être configuré que dans le 1er Magasin inférieur.

Standard : SRA3 w, A3 w, 13 e 19 w, 12 e 18 w, 11 e 17 w

Personnalisé : 279,4 mm à 330,2 mm de large, 420 mm à 487,7 mm de long/11" à 13" de large, 16,54" à 19,2" de long

Capacité d'introduction

Magasin supérieur/Magasin central: 1 390 feuilles (80 g/m²/21 lb Bond, hauteur de la pile 153 mm/6,02")

Magasin inférieur : 1 850 feuilles (80 g/m²/21 lb Bond, hauteur de la pile 203,5 mm/8,01")

Dimensions

996 mm (L) e 772 mm (P) e 1 038 mm (H)/39,21" (L) e 30,39" (P) e 40,87" (H)

Poids

Env. 203 kg/447,54 lb

Alimentation

CC 12/5/-12 V (alimentation depuis l'unité principale), CA 180 V à 264 V, 50 Hz/60 Hz partagés (alimentation depuis l'unité principale, pour le chauffage dans l'unité principale)

CC 24 V (alimentation interne de l'unité de départ papier)

Au Japon : 100 V CA, 50/60 Hz (fourni via le cordon d'alimentation)

Région à système métrique : 230 V CA, 50/60 Hz (fourni via le cordon d'alimentation)

Région à système impérial : 120 V CA, 50/60 Hz (fourni via le cordon d'alimentation)

Consommation électrique maximum

CC (alimentation unité principale) : 70 W ou moins

CA (unité de départ papier) : 580 W ou moins (option Chauffage déshumidificateur HT-506 non comprise)
