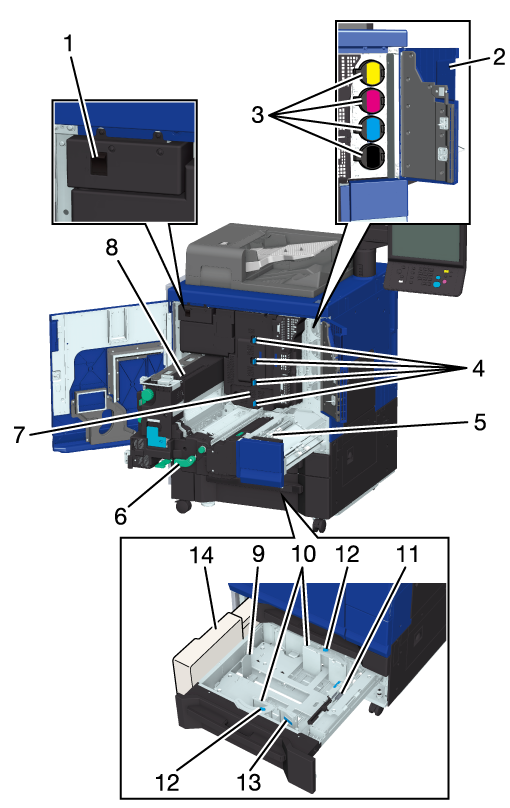

1

Interrupteur principal

Le technicien de maintenance désactive/active. Ne pas désactiver dans des circonstances normales.

2

Porte de la réserve de toner

Ouvrir lors du remplacement du Flacon de toner.

3

Clapet du flacon de toner (J, M, C, N)

Lors du remplacement du Flacon de toner, déverrouillez avant d'ouvrir. Le Flacon de toner fournit quatre couleurs : Jaune (J), Magenta (M), Cyan (C) et Noir (N).

4

Chargement du bouton de nettoyage (4 sites)

Retirez et insérez-le, et nettoyez le Corona de charge.

5

Unité de transport de fixation

Sortez-la en cas de bourrage papier. Pour en savoir plus sur chaque levier ou bouton de l'Unité de transport de fixation, consultez l'écran qui s'affiche en cas de bourrage papier.

6

Levier [M1]

En cas de bourrage papier, abaissez-vous vers la gauche et tirez l'Unité de transport de fixation, puis retirez le papier.

7

Unité tambour

Cette pièce est formée par l'image de copie.

8

Unité de fixation

Cette pièce fixe l'image formée au papier.

9

Plaque de guides arrière

Alignez ce guide sur le bord arrière du papier chargé.

10

Guides latéraux

Alignez ce guide sur les deux côtés du papier chargé.

11

Rouleau de départ papier

Le papier est introduit dans le périphérique d'impression 1 feuille à la fois.

12

Boutons de guides latéraux (2 endroits)

Lorsque vous déplacez les Guides latéraux, tournez-les dans le sens inverse des aiguilles d'une montre pour les desserrer.

13

Levier de déblocage du guide latéral

Lorsque vous vous déplacez sur les Guides latéraux, appuyez sur le levier pour le débloquer.

14

Réservoir de toner usagé

Le toner usagé est collecté.
