Porte avant de l'unité relais

Pour éliminer un bourrage papier, ouvrez la porte et retirez le papier.

2

Levier [RU12]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

3

Levier [RU13]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

4

Bouton [RU14]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

5

Bouton [RU7]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

6

Levier [RU4]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

7

Levier [RU5]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

8

Bouton [RU6]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

9

Extension du bac auxiliaire

Tirez-la lors de l'éjection de grandes feuilles de papier dans le Bac auxiliaire.

10

Bac auxiliaire

Éjecte le papier sans décalage.

11

Couvercle supérieur

Pour éliminer un bourrage papier, ouvrez le couvercle et retirez le papier.

12

Réservoir d'alimentation

Retirez et faites l'appoint d'eau pour l'humification.

13

Bouton [HM1]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

14

Levier [RU1]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

15

Levier [RU2]

Pour éliminer un bourrage papier, serrez le levier, ouvrez le guide et retirez le papier.

16

Humidificateur HM-103 (facultatif)

Corrigez le gondolage du papier en humidifiant les surfaces recto et verso du papier de manière homogène.

17

Poignée [HM2]

Pour éliminer un bourrage papier, saisissez la poignée et tirez.

18

Affichage de position du bourrage

L'emplacement du bourrage papier est indiqué par une DEL.

19

Réservoir d'eau

Stocker l'eau à partir du Réservoir d'alimentation.

20

Levier [RU8]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

21

Levier [RU9]

Pour éliminer un bourrage papier, tirez le levier vers le haut, ouvrez le guide et retirez le papier.

22

Bouton [RU10]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

23

Levier [RU11]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

24

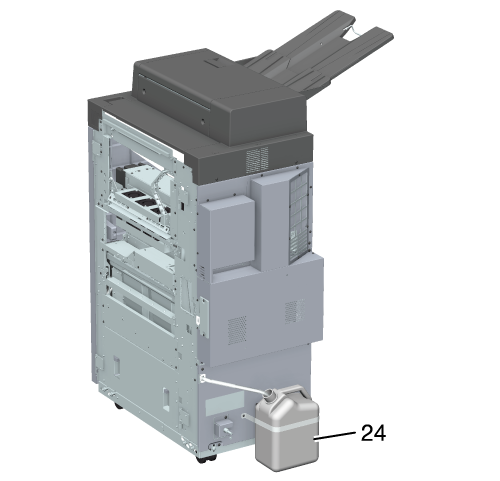

Récipient de sécurité

Stockez l'eau éjectée en cas de problème.

Name

Unité relais RU-518m

Type

Périphérique de transport relais avec refroidissement de papier et fonction de détuilage

Fonction

Détuilage mécanique

Élimine le tuilage du papier et accélère le transport à une vitesse de post-impression linéaire de base.

Détuilage par humidification

Humidifie à l'aide de l'Humidificateur HM-103 et assure un transport accéléré à la vitesse linéaire de base du post-traitement.

Sortie droite et avec refroidissement

Refroidit le papier et accélère le transport à une vitesse de post-impression linéaire de base.

Sortie inversée

Retourne le papier et accélère le transport à une vitesse de post-impression linéaire de base.

Sortie dans le bac auxiliaire

Éjecte vers le Bac auxiliaire sans traitement.

Détection de concentration

Mesure la concentration de sortie de diagramme sur le papier et effectue des corrections.

Format papier

Standard : SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, carte postale w^*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 w/v, Foolscap^*2, 8K w, 16K w/v

Personnalisé :

Pour sortie droite et dans bac auxiliaire

Largeur 95 mm à 330,2 mm, longueur 133 mm à 1 300 mm/Largeur 3,74" à 13", longueur 5,24" à 51,18"

Pour sortie inversée

Largeur 95 mm à 330,2 mm, longueur 133 mm à 487,7 mm/Largeur 3,74" à 13", longueur 5,24" à 19,2"

Inversion droite (inversion recto-verso avec l'Unité de massicotage TU-510 montée)

Largeur 140 mm à 330,2 mm, longueur 143 mm à 487,7 mm/Largeur 5,51" à 13", longueur 5,63" à 19,2"

Pour le détuilage

Largeur 95 mm à 330,2 mm, longueur 139 mm à 487,7 mm/Largeur 3,74" à 13", longueur 5,47" à 19,2"

Papier à onglet : A4T w/v, 8,5 e 11T w/v

• Papier bannière (sortie dans le bac auxiliaire lorsque l'Unité du bac de sortie pour papier bannière MK-761 est montée)

Largeur 95 mm à 330,2 mm, longueur 487,8 mm à 1 300 mm/Largeur 3,74" à 13", longueur 19,2" à 51,18"

*1 : Uniquement au Japon.

*2 : Foolscap se rapporte aux formats 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w et 8 e 13 w.

Type de papier

Papier recommandé pour l'unité principale

Poids du papier

Sortie droite, sortie dans le bac auxiliaire, ou inversion droite (inversion recto-verso avec l'Unité de massicotage TU-510 montée) : 40 g/m² à 400 g/m²/10 lb Bond à 106 lb Bond

Sortie inversée : 40 g/m² à 350 g/m²/10 lb Bond à 93 lb Bond

Correction du roulage, sortie inversée après correction du roulage : 50 g/m² à 350 g/m²/13 lb Bond à 93 lb Bond

Capacité du bac
(Bac auxiliaire)

100 feuilles (80 g/m²/21 lb Bond, hauteur de pile 20 mm/0,79")

*Pile de 49 g/m²/13 lb Bond ou pas garantie.

Dimensions

410 mm (L) e 787,2 mm (P) e 1 135 mm (H)/16,14" (L) e 30,99" (P) e 44,69" (H)

*Bac de sortie, saillie non comprise. Conduite comprise.

Poids

Env. 95,4 kg/210,32 lb

ou

Env. 93,8 kg/206,79 lb

Alimentation

Au Japon : 100 V CA, 50/60 Hz (fourni via le cordon d'alimentation)

Région à système métrique : CA 220 V à 240 V, 50/60 Hz

Région en pouces : 110 V à 127 V c.a., 50/60 Hz

24 V CC, 5 V (fourni en partie par l'étage avant)

Consommation électrique maximum

712 W ou moins (Humidificateur HM-103/y compris les options de connexion du niveau suivant)
