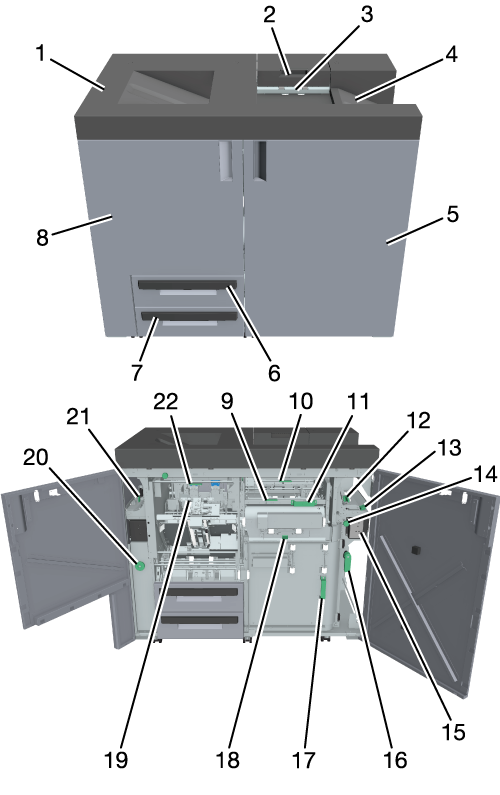

1

Bac auxiliaire de la piqueuse à cheval

Éjecte le papier qui n'est pas traité dans la Piqueuse à cheval SD-506.

2

Poignée du couvercle de sortie du mode Pliage en trois multiple

Pour éliminer un bourrage papier, tenez la poignée, ouvrez le couvercle et retirez le papier.

3

Magasin du mode Pliage en trois multiple

Éjecte le papier pliage en 3 multiple.

4

Bac auxiliaire

Empile le papier éjecté de l'unité principale sur le côté droit de la Piqueuse à cheval SD-506.

5

Porte latérale droite de la piqueuse à cheval

Pour éliminer un bourrage papier, ouvrez la porte et retirez le papier.

6

Bac de sortie du paquet

Sortez ce magasin de papier pour effectuer un pliage en deux/un agrafage livret.

7

Bac à déchets de massicotage

Sortez-le pour éliminer les déchets de massicotage.

8

Porte latérale gauche de la piqueuse à cheval

Ouvrez cette porte pour remettre les agrafes ou éliminer un bourrage papier.

9

Levier [SD11]

Pour éliminer un bourrage papier dans l'unité de pliage, tenez le levier, ouvrez la porte et retirez le papier.

10

Levier [SD3]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

11

Poignée [SD10]

Pour éliminer un bourrage papier dans l'unité de pliage, tenez la poignée et tirez.

12

Levier [SD2]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

13

Levier [SD1]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

14

Bouton [SD6]

Pour éliminer un bourrage papier, tournez le bouton dans le sens horaire pour faire introduire le papier dans l'unité de pliage.

15

Affichage de position du bourrage

L'emplacement du bourrage papier est indiqué par une DEL.

16

Levier [SD7]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

17

Poignée [SD8]

Pour éliminer un bourrage papier, tenez la poignée, ouvrez le guide et retirez le papier.

18

Levier [SD9]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

19

Agrafeuse

Agrafes papier pliage en deux.

20

Bouton [SD15]

Pour éliminer un bourrage papier, tournez le bouton dans le sens horaire pour faire passer le papier.

21

Levier [SD5]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

22

Levier [SD4]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

Nom

Piqueuse à cheval SD-506

Type

Unité de piqûre à cheval avec massicotage du bord avant et pliage multiple

Fonction

Sortie Bac auxiliaire

Éjecte vers le Bac auxiliaire sans traitement.

Transport connecté

Transporte le papier vers le périphérique de post-impression sans impression.

Pliage & Agrafage

Feuilles groupées pliage & agrafage pour l'impression.

Massicotage pliage & agrafage

Feuilles groupées et pliage & agrafage pour l'impression.

Pliage 2 multiple

Une feuille ou une grappe est pliée en deux et éjectée.

Massicotage pliage en 2 multiple

Une feuille ou une grappe est pliée en deux, massicotée et éjectée.

Multi pli en 3

Une feuille ou une grappe est pliée en trois et éjectée.

Pliage multiple

Type de pliage

Pliage en 2 multiple, pliage en trois

Format papier

• Pliage en 2 :

Standard : SRA3 w, A3 w, B4 w, SRA4 w, A4 w, B5 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w, 7,25 e 10,5 w, Foolscap^*, 8K w, 16K w

Personnalisé : 182 mm à 324 mm de large, 257 mm à 463 mm de long/7,17" à 12,76" de large, 10,12" à 18,23" de long

*: Foolscap se réfère aux formats 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w, et 8 e 13 w.

• Pliage en trois :

A4 w, 8,5 e 11 w

Poids du papier

Pliage en deux : 50 g/m² à 244 g/m²/13 lb Bond à 65 lb Bond, Pliage en trois : 50 g/m² à 91 g/m²/13 lb Bond à 24 lb Bond

Nombre maximal de feuilles pliage multiple

Pliage en deux/Pliage en trois : 5 feuilles (50 g/m² à 81 g/m²/13 lb Bond à 22 lb Bond)

Pliage en 3 : 3 feuilles (82 g/m² à 91 g/m²/23 lb Bond à 24 lb Bond)

Pliage en 2 : 3 feuilles (82 g/m² à 130 g/m²/23 lb à 34 lb Bond), 2 feuilles (131 g/m² à 244 g/m²/35 lb à 65 lb Bond)

Capacité de charge

Pliage en 2 : 30 jeux, Pliage en 3 : 20 jeux

Avec la fonction de détection de réservoir plein

Pliage & Agrafage

Format papier

Standard : SRA3 w, A3 w, B4 w, SRA4 w, A4 w, B5 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w, 7,25 e 10,5 w, Foolscap^*, 8K w, 16K w

Personnalisé : 182 mm à 324 mm de large, 257 mm à 463 mm de long/7,17" à 12,76" de large, 10,12" à 18,23" de long

*: Foolscap se réfère aux formats 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w, et 8 e 13 w.

Poids du papier

50 g/m² à 244 g/m²/13 lb Bond à 65 lb Bond

Position d'agrafage

Variable (90 mm à 165 mm/3,54'' à 6,5")

Massicoter

Format papier

Standard : SRA3 w, A3 w, B4 w, SRA4 w, A4 w, B5 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w, 7,25 e 10,5 w, Foolscap^*, 8K w, 16K w

Personnalisé : 182 mm à 324 mm de large, 257 mm à 463 mm de long/7,17" à 12,76" de large, 10,12" à 18,23" de long

*: Foolscap se réfère aux formats 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w, et 8 e 13 w.

Poids du papier

50 g/m² à 244 g/m²/13 lb Bond à 65 lb Bond

Maximum de feuilles coupées

50 feuilles (80 g/m²/21 lb Bond) e 2 or {49 feuilles (80 g/m²/21 lb Bond) + 1 feuille (200 g/m²/53 lb Bond)} e 2

Sortie droite

Format papier

Standard : SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 w/v, Foolscap^*, 8K w, 16K w/v

Personnalisé : 95 mm à 331 mm de large, 139 mm à 488 mm de long/3,74" à 13,03" de large, 5,47" à 19,21" de long

Papier à onglet : A4T v, 8,5 e 11T v

*: Foolscap se réfère aux formats 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w, et 8 e 13 w.

Poids du papier

40 g/m² à 400 g/m²/10 lb Bond à 106 lb Bond

* Le type de papier est limité à 351 g/m² à 400 g/m²/94 lb Bond à 106 lb Bond.

Capacité des magasins

• Bac auxiliaire

200 feuilles (80 g/m²/21 lb Bond)

Pliage en Z : 20 feuilles (80 g/m²/21 lb Bond)

Pliage en 2 multiple : 40 feuilles (80 g/m²/21 lb Bond)

• Bac du mode Pliage/Agrafage(Pliage & agrafage)

Piqûre 2 à 10 feuilles : 50 jeux ou plus

Piqûre 11 à 20 feuilles : 30 jeux ou plus

Piqûre 21 à 40 feuilles : 20 jeux ou plus

Piqûre 41 à 50 feuilles : 15 jeux ou plus (avec la fonction de détection de réservoir plein)

• Bac du mode Pliage/Agrafage (Pliage en 2 multiple)

30 jeux (inclut la fonction de détection de réservoir plein)

• Magasin du mode Pliage en trois multiple

20 jeux (inclut la fonction de détection de réservoir plein)

Dimensions

Avec le Bac de sortie du paquet logé : 1 170 mm (L) e 708 mm (P) e 1 020 mm (H)/46,06" (L) e 27,87" (P) e 40,16" (H)

Avec le Bac de sortie du paquetsorti : 1 170 mm (L) e 1 441 mm (P) e 1 020 mm (H)/46,06" (L) e 56,73" (P) e 40,16" (H)

Poids

Env. 280 kg/617,29 lb

Alimentation

CA 100 à 240 V, 50/60 Hz (fourni par le cordon d'alimentation)

5 V CC (fourni en partie par l'étage avant)

Consommation électrique maximum

270 W

52 g/m² à 80 g/m²/14 lb Bond à 21 lb Bond

50 feuilles

49 +1 feuilles

30 feuilles

29 +1 feuilles

30 feuilles

29 +1 feuilles

81 g/m² à 91 g/m²/22 lb Bond à 24 lb Bond

30 feuilles

29 +1 feuilles

15 feuilles

14 +1 feuilles

30 feuilles

29 +1 feuilles

92 g/m² à 135 g/m²/25 lb Bond à 36 lb Bond

20 feuilles

19 +1 feuilles

10 feuilles

9 +1 feuilles

10 feuilles

9 +1 feuilles

136 g/m² à 162 g/m²/37 lb Bond à 43 lb Bond

15 feuilles

14 +1 feuilles

5 feuilles

4 +1 feuilles

5 feuilles

4 +1 feuilles

163 g/m² à 216 g/m²/44 lb Bond à 57 lb Bond

10 feuilles

-

-

-

-

-

217 g/m² à 256 g/m²/58 lb Bond à 68 lb Bond

5 feuilles

-

-

-

-

-

2 à 5 feuilles

Aucune règle

45 mm

40 mm

35 mm

6 à 15 feuilles

Aucune règle

Aucune règle

50 mm

45 mm

16 à 30 feuilles

Aucune règle

Aucune règle

55 mm

50 mm

31 à 50 feuilles

Aucune règle

Aucune règle

65 mm

60 mm

50 feuilles (80 g/m²/21 lb Bond) e 2

(49 feuilles (80 g/m²/21 lb Bond) + 1 feuille (200 g/m²/53 lb Bond)) e 2

Pliage 2 multiple

52 g/m² à 81 g/m²/14 lb Bond à 22 lb Bond

5 feuilles

82 g/m² à 130 g/m²/23 lb Bond à 35 lb Bond

3 feuilles

131 g/m² à 244 g/m²/36 lb Bond à 65 lb Bond

2 feuilles

Multi pli en 3

52 g/m² à 81 g/m²/14 lb Bond à 22 lb Bond

5 feuilles

82 g/m² à 91 g/m²/23 lb Bond à 24 lb Bond

3 feuilles
