Unité de grande capacité LU-202XLm

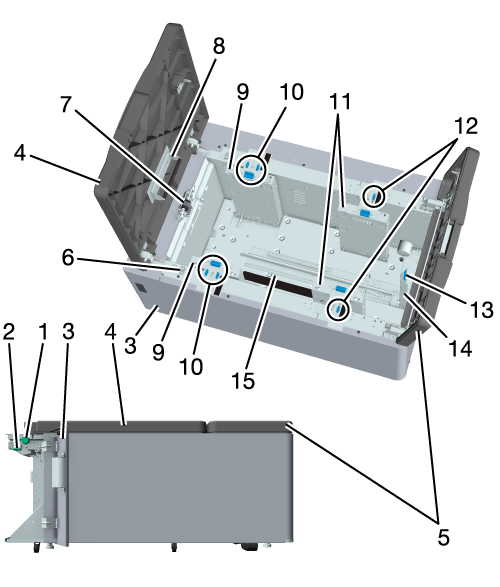

Nom et fonction de chaque composant
_MCO030850A_D.png)
No. | Nom | Description |
|---|---|---|
1 | Bouton [LC1] | Pour éliminer un bourrage papier, tournez le bouton dans le sens horaire pour faire passer le papier. |
2 | Levier [LC2] | Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier. |
3 | Porte gauche | Pour éliminer un bourrage papier, ouvrez la porte et retirez le papier. |
4 | Porte supérieure (à gauche) | Ouvrez pour introduire le papier ou éliminer un bourrage papier. |
5 | Porte supérieure (à droite) | Ouvrez pour introduire le papier ou éliminer un bourrage papier. |
6 | Bouton d'abaissement de la plaque de fond | Lors de l'alimentation en papier, appuyez pour faire tomber la Plaque de fond. |
7 | Rouleau de départ papier | Introduisez le papier dans l'unité principale. |
8 | Support butée papier | Empêche les feuilles de flotter et de se retrouver désordonnées. |
9 | Guides latéraux (à gauche) (2 emplacements) | Fixe la partie latérale du papier configuré. |
10 | Boutons de guidage latéral (à gauche) (chacun des 2 emplacements) | Tournez lors du déplacement ou de la fixation des Guides latéraux (à gauche). |
11 | Guides latéraux (à droite) (2 emplacements) | Fixe la partie latérale du papier configuré. |
12 | Boutons de guidage latéral (à droite) (1 emplacement chacun) | Tournez lors du déplacement ou de la fixation de Guides latéraux (à droite). |
13 | Levier de déblocage du guide de bord arrière | Lorsque vous déplacez le Guide arrière, appuyez pour déverrouiller. |
14 | Guide arrière | Fixe le bord arrière du papier à charger. |
15 | Plaque de fond | Monte au fur et à mesure que du papier est utilisé. Appuyez sur le Bouton d'abaissement de la plaque de fond pour abaisser la plaque. |
Caractéristiques
Name | Unité de grande capacité LU-202XLm |
Type | Unité de grande capacité (type monté sur le côté de l'unité principale/l'unité de départ papier/l'unité passe-copie) |
Capacité d'introduction |
2 500 feuilles (80 g/m2/21 lb Bond, Hauteur 275 mm/10,83")
Papier ordinaire : 1 000 feuilles (128 g/m2/34 lb Bond) Papier couché : 500 feuilles (128 g/m2/34 lb Bond) |
Format papier | Standard : SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 v, Carte postale w*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 8K w, 16K v Personnalisé : largeur 210 mm*2 à 330,2 mm, longueur 182 mm à 762 mm*3/largeur 8,27*2 à 13", longueur 7,17" à 30*3 Papier à onglet : A4T v, 8,5 e 11T v *1 : Le Kit de montage MK-746 en option est nécessaire pour charger les cartes postales (uniquement lorsqu'il est directement connecté à l'unité principale). *2 : La largeur minimale est de 250 mm/9,84" lorsque la longueur est de 487,8 mm/19,2" ou plus (papier bannière). *3 : en fonction des options montées, le papier de longueur 487,8 mm/19,2" ou plus ne peut pas être utilisé. Pour des détails, contactez le S.A.V. Le papier série B est configuré par défaut pour le format standard JIS ou ISO. Cette configuration varie selon la région d'expédition. Pour alterner entre les normes JIS et ISO, veuillez contacter le technicien S.A.V. Il est possible de changer les formats fixes détectables. Par ailleurs, l'utilisation du format K peut être sélectionné à l'écran [Utilitaire] et le format peut être détecté. Pour des détails, voir [Format K]. |
Type de papier | Papier ordinaire, fin, laser couleur, couché-G, couché-M, carte postale*, papier à onglet, texturé* *: uniquement en cas de connexion directe à l'unité principale
|
Poids du papier |
52 g/m2 à 300 g/m2/14 lb Bond à 81 lb Bond
128 g/m2 à 300 g/m2/34 lb Bond à 81 lb Bond |
Dimensions | 1 012 mm (L) e 639 mm (P) e 477 mm (H)/39,84" (L) e 25,16" (P) e 18,78" (H) |
Poids | Env. 60 kg/132,28 lb |
Alimentation | Fournie par la machine |
Consommation électrique maximum |
|
