[Verific. de la comunicación]
Descripción general
Puede consultar el registro de errores de comunicación IPsec.
Pulse [Registro errores comunic] para visualizar una lista de la dirección IP del error de comunicación, los detalles del error y la hora en que apareció.
Sugerencias
- Se necesita la configuración para visualizar [Verif de conexión]. Para ver un ejemplo sobre la configuración, consulte "Procedimiento (Visualizar la confirmación de la conexión)" en [Verific. de la comunicación].
Especificaciones
Categoría | Red / seguridad, Gestión de la máquina | ||
Ubicación | Máquina | Panel de control | |
Controlador de impresora | - | ||
Aplicación | - | ||
Opciones obligatorias | - | ||
Elementos obligatorios | - | ||
Elementos de configuración | [Verif de conexión] | Escriba la dirección IP y compruebe el estado de la conexión. | |
[Registro errores comunic] | Se visualiza el registro del error en [Verif de conexión]. | ||
[Cerrar] | Vuelve a la pantalla anterior. | ||
[Salir [UTILIDADES]] | Permite cerrar la pantalla [UTILIDAD]. | ||
Observaciones | - | ||
Referencia | - | ||
Acceso en pantalla | Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración red] - [Configuración de NIC] - [Config de TCP/IP] - [Configuración IPsec] - [Configuración IPsec] - [Verific. de la comunicación] - [Verif de conexión] - [Dirección IP] | ||
Procedimiento (Visualizar [Verif de conexión])
1
Defina [Configuración IKE] - [Configuración IKEv1].
Configure cada elemento de ajuste como se muestra más abajo. Para obtener más información sobre [Configuración IKEv1], consulte [Configuración IKEv1].
Elementos de configuración | Ajuste |
|---|---|
[Algoritmo de cifrado] | [3DES-CBC] |
[Algoritmo de autenticación] | [SHA-1] |
[Grupo Diffie-Hellman] | [Grupo 2] |
2
Define cualquier [Grupo] en [Configuración IPsecSA].
Configure cada elemento de ajuste como se muestra más abajo. Para obtener más información sobre [Configuración IPsecSA] y [IKEv1], consulte [IKEv1].
Elementos de configuración | Ajuste | |
|---|---|---|
[Modo de cifrado] | [Modo transporte] | |
[Protocolo de seguridad] | [AH] | |
[Método int. claves] | [IKEv1] | |
[Config. General] | [Clave precompartida] | |
[ESN] | [No valido] | |
[Repita la detección.] | [Activar] | |
[Algoritmo de autenticación AH] | [SHA-1] | |
[Confidenc. directa perf] | [APAGADO] | |
3
Define cualquier [Grupo] en [Miembro].
Configure cada elemento de ajuste como se muestra más abajo. Para obtener más información sobre [Miembro], consulte [Editar].
Elementos de configuración | Ajuste |
|---|---|
[Especificaciones de la dirección] | [Unidifusión] |
[Dirección IP] | Introduzca la dirección IP. |
[Texto de clave precompartida] | Introduzca la cadena de texto compartida. |
4
Define cualquier [Grupo] en [Especificación de protocolo].
Configure cada elemento de ajuste como se muestra más abajo. Para obtener más información sobre [Especificación de protocolo], consulte [Editar].
Elementos de configuración | Ajuste |
|---|---|
[Config. de la identificación del protocolo] | [No configurar] |
5
En [Config. del uso de Ipsec] - [Política IPsec], seleccione el grupo especificado en los pasos del 1 al 4.
Para obtener más información sobre [Política IPsec], consulte [Política IPsec].
Procedimiento (Comprobación del estado de conexión de la dirección IP)
Comprueba el estado de conexión de la dirección IP.
1

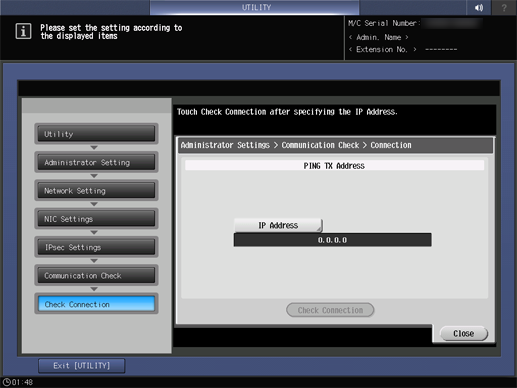

Pulse [Verif de conexión].
2
Pulse [Dirección IP].
Se visualiza la pantalla de introducción.
3

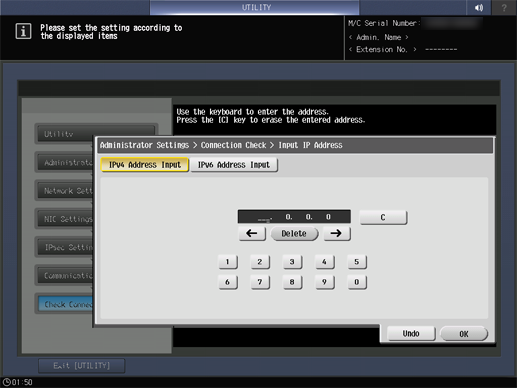

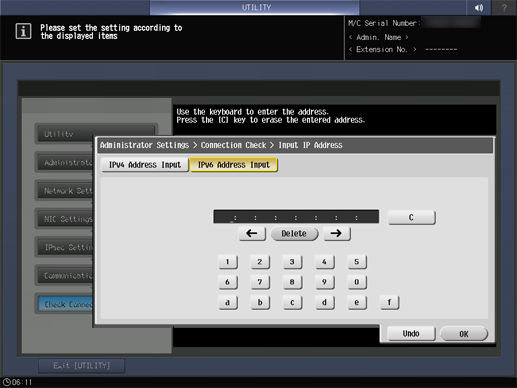

Seleccione [Introducir dir. IPv4] o [Introducir dir IPv6] y defina la dirección IP.
La pantalla visualizada varía según la tecla seleccionada.
Para obtener información sobre cómo introducir caracteres, consulte Introducción de texto.
Cuando se pulsa [Deshacer], el valor numérico vuelve al valor previo a las correcciones (predeterminado: 0.0.0.0.).
4
Pulse [OK].
5
Pulse [Verif de conexión].
Se visualiza el estado de conexión de la dirección IP definida.
