[Aj. pos. límite original ADF]
Descripción general
Permite ajustar la posición de inicio del escaneado en el ADF y el centrado de imagen en la dirección transversal.
La precisión de escaneado se mantiene realizando ajustes periódicos.
NOTA
- Para realizar los ajustes correctos, configure previamente estas opciones.
- Para ajustar la posición de inicio de escaneado: ejecute [Aj.ampl.dir.alimentación] en [Ajuste de ADF].
- Para ajustar el centrado de imagen: ejecute [Ajuste de centrado] en [Ajuste de impresora].
Referencia
- Para obtener más información sobre [Aj.ampl.dir.alimentación] en [Ajuste de ADF], consulte [Aj.ampl.dir.alimentación].
- Para obtener más información sobre [Ajuste de centrado] en [Ajuste de impresora], consulte [Ajuste de centrado].

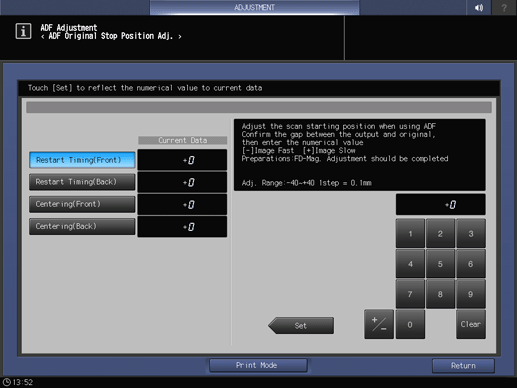

Especificaciones
Categoría | Ajuste / mantenimiento | ||
Ubicación | Máquina | Panel táctil, panel de control | |
Controlador de impresora | - | ||
Aplicación | - | ||
Opciones obligatorias | - | ||
Elementos obligatorios | - | ||
Elementos de configuración | [Reiniciar temp.(fr.)] | Ajusta la posición de inicio de escaneado de la parte frontal al escanear el original utilizando el ADF. | |
[Reiniciar temp.(post.)] | Ajusta la posición de inicio de escaneado de la parte posterior al escanear el original utilizando el ADF. | ||
[Centrado(frontal)] | Ajusta el centrado de imagen en dirección transversal de la parte frontal al escanear el original utilizando el ADF. | ||
[Centrado(posterior)] | Ajusta el centrado de imagen en dirección transversal de la parte posterior al escanear el original utilizando el ADF. | ||
Teclado | Se utiliza para introducir valores numéricos. | ||
[Borr.] | Restablece el valor numérico a "0". | ||
[Definir] | Asigna el valor numérico introducido utilizando el teclado al elemento de ajuste seleccionado. | ||
Observaciones | - | ||
Referencia | - | ||
Acceso en pantalla | Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste de ADF] - [Aj. pos. límite original ADF] | ||
Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ajuste de ADF] - [Aj. pos. límite original ADF] | |||
Procedimiento (ajuste de la posición de inicio de escaneado)
1
Seleccione [Reiniciar temp.(fr.)] o [Reiniciar temp.(post.)].
2
Pulse [Modo impresión].
Se visualiza la pantalla de configuración.
3
Cargue papel A4 en la bandeja y seleccione esa bandeja de papel.
[Simple/Dúplex] se selecciona automáticamente, no necesita cambiar esta opción.
4
Coloque un gráfico de prueba en la bandeja del ADF y pulse Iniciar en el Panel de control.
Se escanea el gráfico de prueba y se imprime una muestra.
Si seleccionó [Reiniciar temp.(fr.)] en el paso 1, cargue el gráfico de prueba con la parte frontal hacia arriba.
Si seleccionó [Reiniciar temp.(post.)] en el paso 1, cargue el gráfico de prueba con la parte posterior hacia arriba.
5

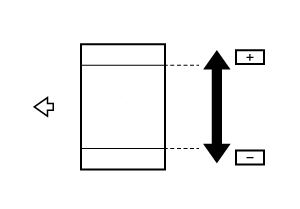

Compruebe el error de alineación comparando el papel impreso con el gráfico.
Valor estándar: 0 mm ^ 1,0 mm
6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
7
Utilice el teclado en pantalla para introducir el valor numérico.
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango de ajuste: -40~+40 1 paso = 0,1 mm]
8
Repita los pasos 2 y 7 hasta obtener el resultado deseado.
Procedimiento (ajuste de centrado de imagen)
1
Seleccione [Centrado(frontal)] o [Centrado(posterior)].
2
Pulse [Modo impresión].
[Simple/Dúplex] se selecciona automáticamente, no necesita cambiar esta opción.
3
Cargue papel A4 en la bandeja y seleccione esa bandeja de papel.
4
Coloque un gráfico de prueba en la bandeja del ADF y pulse Iniciar en el Panel de control.
Se escanea el gráfico de prueba y se imprime una muestra.
Si seleccionó [Centrado(frontal)] en el paso 1, cargue el gráfico de prueba con la parte frontal hacia arriba.
Si seleccionó [Centrado(posterior)] en el paso 1, cargue el gráfico de prueba con la parte posterior hacia arriba.
5

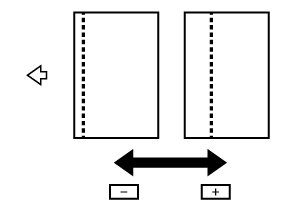

Compruebe el error de alineación comparando el papel impreso con el gráfico.
Valor estándar: 0 mm ^ 2,0 mm
6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
7
Utilice el teclado en pantalla para introducir el valor numérico.
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango de ajuste: -44~+44 1 paso = 0,1 mm]
8
Repita los pasos 2 y 7 hasta obtener el resultado deseado.
