[Aj.ampliac.direc.transversal]
Descripción general
Permite ajustar la ampliación de impresión en dirección transversal al imprimir.
Es posible ajustarla de manera que el patrón de prueba de un gráfico se imprima con la ampliación correcta.
Especificaciones
Categoría | Ajuste / mantenimiento | ||
Ubicación | Máquina | Panel táctil, panel de control | |
Controlador de impresora | - | ||
Aplicación | - | ||
Opciones obligatorias | - | ||
Elementos obligatorios | - | ||
Elementos de configuración | [Cara 1] | Ajusta la posición del borde delantero de la imagen en la dirección de alimentación de la parte frontal. | |
[Cara 2] | Ajusta la posición del borde delantero de la imagen en la dirección de alimentación de la parte posterior. | ||
Teclas de selección de objetivo de ajuste | Seleccione el objetivo de ajuste. Pulse [Cara 2] para visualizar. | ||
Teclado | Se utiliza para introducir valores numéricos. | ||
[Borr.] | Restablece el valor numérico a "0". | ||
[Definir] | Asigna el valor numérico introducido utilizando el teclado en pantalla o el Teclado del Panel de control al elemento de ajuste seleccionado. | ||
Observaciones | - | ||
Referencia | - | ||
Acceso en pantalla | Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste máquina] - [Ajuste de impresora] - [Aj.ampliac.direc.transversal] | ||
Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ajuste de impresora] - [Aj.ampliac.direc.transversal] | |||
Procedimiento (para ajustar la parte frontal)
1
Seleccione [Cara 1].
2
Pulse [Modo impresión].
3
Pulse [1->1].
4
Cargue papel A3 w o 11 e 17 w en cualquier bandeja de papel y selecciónela.
5
Pulse Iniciar en el panel de control.
Se expulsa un gráfico.
Para obtener más información sobre la marca
impresa en la parte frontal del gráfico, consulte Acerca de los gráficos.
6

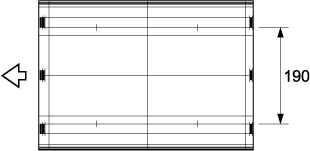

Mida la ampliación en dirección perpendicular a la de alimentación del papel utilizando la escala.
Valor estándar: ^ 0,5 % o menos, inferior a 1 mm para 190 mm
7
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
8

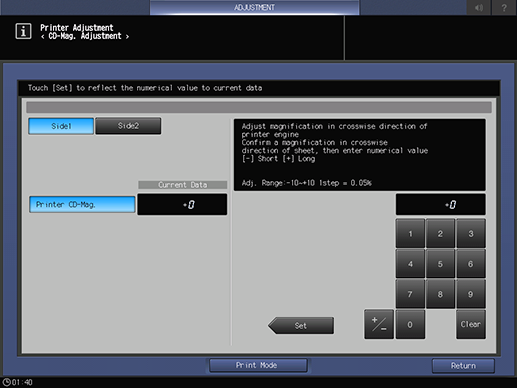

Utilice el teclado en pantalla o el teclado del panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango de ajuste: -10~+10, 1 paso = 0,05%]
9
Repita los pasos 2 y 8 hasta obtener el resultado deseado.
Procedimiento (para ajustar la parte posterior)
1
Seleccione [Cara 2].
2
Pulse la tecla de selección de objetivo de ajuste.
3
Pulse [Modo impresión].
4
Pulse [1->2].
5
Cargue papel A3 w o 11 e 17 w en la bandeja cuyo ajuste se seleccionó en el paso 2 y seleccione esa bandeja de papel.
6
Pulse Iniciar en el panel de control.
Se expulsa un gráfico.
La cara que no tiene la marca es la parte posterior.
7
Mida la ampliación en dirección perpendicular a la de alimentación del papel por la parte posterior utilizando la escala.
Valor estándar: ^ 0,5 % o menos, inferior a 1 mm para 190 mm
8
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
9

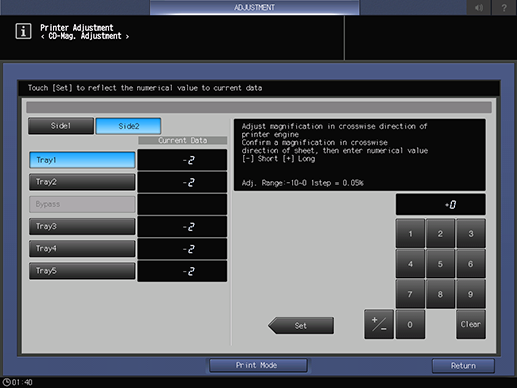

Utilice el teclado en pantalla o el teclado del panel de control para introducir el valor numérico.
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango de ajuste: -10~0, 1 paso = 0,05%]
10
Repita los pasos 3 y 9 hasta obtener el resultado deseado.
