[Aj. temporización reini.]

Descripción general
Especificaciones
Procedimiento

Descripción general

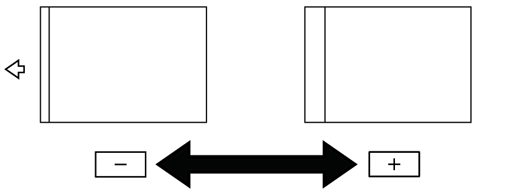

Permite ajustar la posición del borde delantero de la imagen (posición de escritura de imagen) en la dirección de alimentación del papel al imprimir.

Es posible imprimir una imagen en la posición correcta si se ajusta la posición de referencia de la cara de impresión.

NOTA
  • Estos ajustes son necesarios para utilizar esta función.
  • Ejecute [Aj.ampl.dir.alimentación] en [Ajuste de impresora].
Referencia

Especificaciones

Categoría

Ajuste / mantenimiento

Ubicación

Máquina

Panel táctil, panel de control

Controlador de impresora

-

Aplicación

-

Opciones obligatorias

-

Elementos obligatorios

-

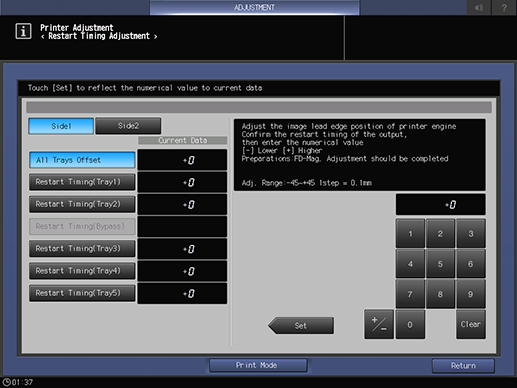

Elementos de configuración

[Cara 1]

Ajusta la posición del borde delantero de la imagen en la dirección de alimentación de la parte frontal.

[Cara 2]

Ajusta la posición del borde delantero de la imagen en la dirección de alimentación de la parte posterior.

Teclas de selección de objetivo de ajuste

Seleccione el objetivo de ajuste.

Teclado

Se utiliza para introducir valores numéricos.

[Borr.]

Restablece el valor numérico a "0".

[Definir]

Asigna el valor numérico introducido utilizando el teclado en pantalla o el Teclado del Panel de control al elemento de ajuste seleccionado.

Observaciones

-

Referencia

-

Acceso en pantalla

Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste máquina] - [Ajuste de impresora] - [Aj. temporización reini.]

Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ajuste de impresora] - [Aj. temporización reini.]

Procedimiento

1
Seleccione [Cara 1] o [Cara 2].
2
Pulse la tecla de selección de objetivo de ajuste.
3
Pulse [Modo impresión].
4
Pulse [1->1].
5
Cargue papel A3 w o 11 e 17 w en la bandeja cuyo ajuste se seleccionó en el paso 2 y seleccione esa bandeja de papel.
6
Pulse Iniciar en el panel de control.

Se expulsa un gráfico.

Para obtener más información sobre la marca impresa en la parte frontal del gráfico, consulte Acerca de los gráficos.

7
Compruebe la corrección de reinicio.

Valor estándar: 20 mm ^ 0,5 mm

8
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
9
Utilice el teclado en pantalla o el teclado del panel de control para introducir el valor numérico.

Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

[Sep.todas bandejas]: [Rango de ajuste: -45~+45, 1 paso = 0,1mm]

Otros: [Rango aj.:-30~+30 1fase = 0,1mm]

10
Repita los pasos 3 y 9 hasta obtener el resultado deseado.
