Manual del operador

> Conf. de administrador > [Ajuste de ADF] > [Aj. pos. límite orig. de ADF]

[Aj. pos. límite orig. de ADF]

Descripción general
Especificaciones
Procedimiento

Descripción general

Esta función ajusta automáticamente la posición de inicio de escaneado del ADF y el centrado de imagen en dirección transversal.

La precisión de escaneado se mantiene realizando ajustes periódicos.

NOTA
  • Para realizar los ajustes correctos, configure previamente estas opciones.
  • Para ajustar la posición de inicio de escaneado: ejecute [Aj.ampl.dir.alimentación] en [Ajuste de ADF].
  • Para ajustar el centrado de imagen: ejecute [Ajuste de centrado] en [Ajuste de impresora].
Referencia
  • Para obtener más información sobre [Aj.ampl.dir.alimentación] en [Ajuste de ADF], consulte [Aj.ampl.dir.alimentación].
  • Para obtener más información sobre [Ajuste de centrado] en [Ajuste de impresora], consulte [Ajuste de centrado].

Especificaciones

Categoría

Ajuste / mantenimiento

Ubicación

Máquina

Panel táctil, panel de control

Controlador de impresora

-

Aplicación

-

Opciones obligatorias

-

Elementos obligatorios

-

Elementos de configuración

[Reiniciar temp.(fr.)]

Ajusta la posición de inicio de escaneado de la parte frontal al escanear el original utilizando el ADF.

[Reiniciar temp.(post.)]

Ajusta la posición de inicio de escaneado de la parte posterior al escanear el original utilizando el ADF.

[Centrado(frontal)]

Ajusta el centrado de imagen en dirección transversal de la parte frontal al escanear el original utilizando el ADF.

[Centrado(posterior)]

Ajusta el centrado de imagen en dirección transversal de la parte posterior al escanear el original utilizando el ADF.

[Datos actuales]

Muestra el valor de ajuste actual.

[Aj. de posición (mm)]

Muestra el valor de ajuste calculado como resultado del ajuste automático.

[Inicio]

Inicia el ajuste automático.

[Definir]

Asigna el valor numérico visualizado en [Aj. de posición (mm)] para el elemento seleccionado.

Observaciones

-

Referencia

-

Acceso en pantalla

Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste de ADF] - [Aj. pos. límite orig. de ADF]

Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ajuste de ADF] - [Aj. pos. límite orig. de ADF]

Procedimiento

1

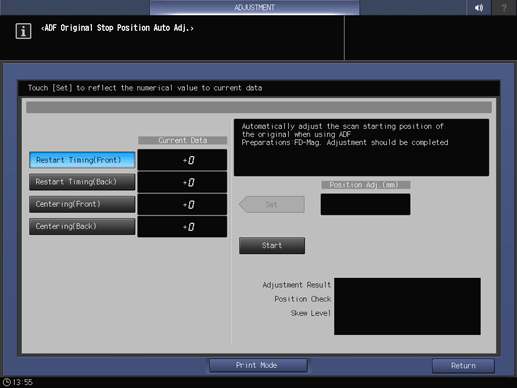

Seleccione el elemento que desea ajustar.

En definitiva, el ajuste es obligatorio para todos los elementos.

2

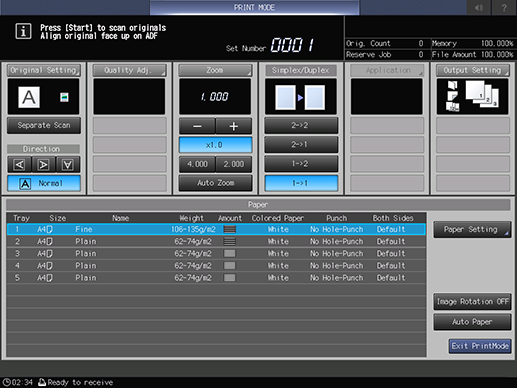

Pulse [Modo impresión].

[Simple/Dúplex] se selecciona automáticamente, no necesita cambiar esta opción.

3
Cargue papel A4 en la bandeja y seleccione esa bandeja de papel.
4
Cargue en la bandeja del ADF el patrón de prueba utilizado en el proceso de preparación y pulse [Inicio].

El elemento seleccionado se ajusta automáticamente.

Si seleccionó [Reiniciar temp.(fr.)] en el paso 2, cargue el patrón de prueba utilizado en [Aj.ampl.dir.alimentación] de [Ajuste de ADF] con la parte frontal hacia arriba.

Si seleccionó [Centrado(frontal)] en el paso 2, cargue el patrón de prueba utilizado en [Ajuste de centrado] de [Ajuste de impresora] con la parte frontal hacia arriba.

Si seleccionó [Reiniciar temp.(post.)] en el paso 2, cargue el patrón de prueba utilizado en [Aj.ampl.dir.alimentación] de [Ajuste de ADF] con la parte posterior hacia arriba.

Si seleccionó [Centrado(posterior)] en el paso 2, cargue el patrón de prueba utilizado en [Ajuste de centrado] de [Ajuste de impresora] con la parte posterior hacia arriba.

5
Se muestra el resultado en [Resultado de ajuste].

Si el ajuste falla, se muestra [NG] en [Resultado de ajuste]. Realice los ajustes con [Aj. pos. límite original ADF].

[Nivel de inclinación] solo se visualiza si ha seleccionado [Reiniciar temp.(fr.)] en el paso 2.

6
Compruebe que [Resultado de ajuste] es [OK] y pulse [Definir].

El valor numérico de [Aj. de posición (mm)] queda reflejado en [Datos actuales].
