[Aj. anchura papel pleg&grap]
Descripción general
Permite ajustar la anchura de la placa de alineación horizontal que alinea una pila de papel en la grapadora para reducir el error de alineación o la deflexión del papel con la función Plegado y grapado.
Realice este ajuste cuando se produzca un error de alineación o deflexión en una pila de papel con la función Plegado central o Plegado triple múltiple.
Sugerencias
- Si se introduce un valor numérico en [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se introduce un valor numérico para un tamaño de papel concreto, el valor de ajuste será la suma del valor introducido para el tamaño de papel concreto y el valor introducido en [Offset tamaño compl.].
Especificaciones
Categoría | Ajuste / mantenimiento | ||
Ubicación | Máquina | Panel táctil | |
Controlador de impresora | - | ||
Aplicación | - | ||
Opciones obligatorias | Unidad de acabado FS-532 con Unidad de grapado de lomos SD-510 instalada | ||
Elementos obligatorios | - | ||
Elementos de configuración | [Offset tamaño compl.] | Ajusta la densidad de alineación común para todos los tamaños. | |
Teclas de selección del tamaño del papel | Para seleccionar el tamaño del papel que se va a ajustar. | ||
[+] / [,] | Cambia la página de tamaño de papel. | ||
Teclado | Se utiliza para introducir valores numéricos. | ||
[Borr.] | Restablece el valor numérico a "0". | ||
[Definir] | Asigna el valor numérico introducido utilizando el teclado al elemento de ajuste seleccionado. | ||
Observaciones | - | ||
Referencia | - | ||
Acceso en pantalla | Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste unidad de acabado] - [Aj. unidad acabado grapas] - [Aj u/acabado con grap (pleg)] - [Aj. anchura papel pleg&grap] | ||
Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ajuste unidad de acabado] - [Aj. unidad acabado grapas] - [Aj u/acabado con grap (pleg)] - [Aj. anchura papel pleg&grap] | |||
Procedimiento
1
Pulse la tecla de selección del tamaño de papel que vaya a ajustar.
2
Pulse [Modo impresión].
3
Cargue papel del tamaño seleccionado en el paso 1 en cualquier bandeja y seleccione esa bandeja de papel.
[Config.salida] se ajusta automáticamente a [Pleg.Ygr.].
4
Pulse Iniciar en el panel de control.
Se imprime una muestra.
5

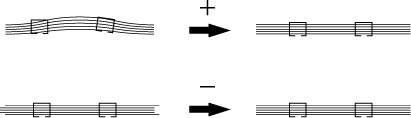

Compruebe el error de alineación "a" de la pila de papel en la salida. Compruebe también la distorsión "b".
a: debido a que el ancho de papel especificado es mayor que el ancho real.
b: debido a que el ancho de papel especificado es menor que el ancho real.
Valor estándar: a = 1,0 mm o menos
6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
7
Utilice el teclado en pantalla para introducir el valor numérico.
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango aj.:-50~+50 1fase = 0,1mm]
8
Repita los pasos 2 y 7 hasta obtener el resultado deseado.
