[Ajuste pos. pleg. tríptico]
Descripción general
Permite ajustar la posición de plegado al realizar [Pleg.3 múlt.].
Realice este ajuste cuando la posición de plegado de [Pleg.3 múlt.] se desvíe del valor estándar.
Especificaciones
Categoría | Ajuste / mantenimiento | ||
Ubicación | Máquina | Panel táctil | |
Controlador de impresora | - | ||
Aplicación | - | ||
Opciones obligatorias | Unidad de acabado FS-532 con Unidad de grapado de lomos SD-510 instalada | ||
Elementos obligatorios | - | ||

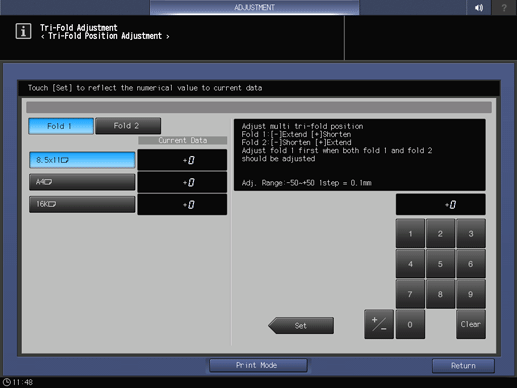

Elementos de configuración | [Pliegue 1] | Ajusta la posición del pliegue 1. | |
[Pliegue 2] | Ajusta la posición del pliegue 2. | ||
Teclas de selección del tamaño del papel | Para seleccionar el tamaño del papel que se va a ajustar. | ||
Teclado | Se utiliza para introducir valores numéricos. | ||
[Borr.] | Restablece el valor numérico a "0". | ||
[Definir] | Asigna el valor numérico introducido utilizando el teclado al elemento de ajuste seleccionado. | ||
Observaciones | - | ||
Referencia | - | ||
Acceso en pantalla | Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste unidad de acabado] - [Aj. unidad acabado grapas] - [Aj u/acabado con grap (pleg)] - [Ajuste del plegado tríptico] - [Ajuste pos. pleg. tríptico] | ||
Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ajuste unidad de acabado] - [Aj. unidad acabado grapas] - [Aj u/acabado con grap (pleg)] - [Ajuste del plegado tríptico] - [Ajuste pos. pleg. tríptico] | |||
Procedimiento
1
Pulse la tecla de selección del tamaño de papel que vaya a ajustar.
2
Pulse [Modo impresión].
3
Cargue papel del tamaño seleccionado en el paso 1 en cualquier bandeja y seleccione esa bandeja de papel.
[Escan. separado] se ajusta automáticamente a [Pleg.3 múlt.].
4
Pulse Iniciar en el panel de control.
Se imprime una muestra.
5
Compruebe las longitudes "a" y "b" en el papel de salida.
Tamaño de papel | Valor estándar a | Valor estándar b |
|---|---|---|
[8.5e11w] | De 95,0 mm -2,0 mm a +2,0 mm | De 101,0 mm -2,0 mm a +2,0 mm |
[A4w] | De 89,4 mm -2,0 mm a +2,0 mm | De 95,0 mm -2,0 mm a +2,0 mm |
[16Kw] | De 88,0 mm -2,0 mm a +2,0 mm | De 91,0 mm -2,0 mm a +2,0 mm |
El valor estándar "b" que se muestra en el paso 5 se cambia aunque se cambie la posición de [Pliegue 1] y [Pliegue 2].
6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
Para ajustar [Pliegue 1] y [Pliegue 2], debe ajustar primero [Pliegue 1]. [Pliegue 1] se utiliza como posición de referencia para [Pliegue 2].
7
Seleccione [Pliegue 1].
8
Utilice el teclado en pantalla para introducir el valor numérico.
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango aj.:-50~+50 1paso = 0,1mm]
9
Seleccione [Pliegue 2].
10
Utilice el teclado en pantalla para introducir el valor numérico.
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango aj.:-50~+50 1paso = 0,1mm]
11
Repita los pasos 2 y 10 hasta obtener el resultado deseado.
