[Ajuste pos. plegado acordeón]
Descripción general
Ajuste la posición de plegado a plegado en Z.
Realice este ajuste cuando la posición de plegado se desvíe del valor estándar.
Sugerencias
- Si se introduce un valor numérico en [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se introduce un valor numérico para un tamaño de papel concreto, el valor de ajuste será la suma del valor introducido para el tamaño de papel concreto y el valor introducido en [Offset tamaño compl.].
Especificaciones
Categoría | Ajuste / mantenimiento | ||
Ubicación | Máquina | Panel táctil | |
Controlador de impresora | - | ||
Aplicación | - | ||
Elementos obligatorios | Unidad de acabado FS-532 con Unidad de plegado en Z ZU-608 instalada | ||

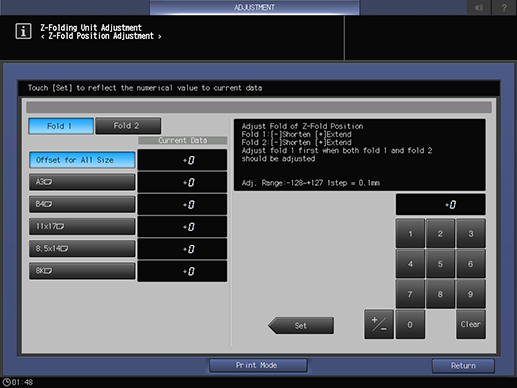

Elementos de configuración | [Pliegue 1] | Ajusta la posición del pliegue 1. | |
[Pliegue 2] | Ajusta la posición del pliegue 2. | ||
[Offset tamaño compl.] | Ajusta la posición de plegado, común para todos los tamaños de papel. | ||
Teclas de selección del tamaño del papel | Para seleccionar el tamaño del papel que se va a ajustar. | ||
[+] / [,] | Cambia la página de tamaño de papel. | ||
Teclado | Se utiliza para introducir valores numéricos. | ||
[Borr.] | Restablece el valor numérico a "0". | ||
[Definir] | Asigna el valor numérico introducido utilizando el teclado al elemento de ajuste seleccionado. | ||
Observaciones | - | ||
Referencia | - | ||
Acceso en pantalla | Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste unidad de acabado] - [Ajuste udad.plegado acordeón] - [Ajuste pos. plegado acordeón] | ||
Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ajuste unidad de acabado] - [Ajuste udad.plegado acordeón] - [Ajuste pos. plegado acordeón] | |||
Procedimiento
1
Pulse la tecla de selección del tamaño de papel que vaya a ajustar.
2
Pulse [Modo impresión].
3
Cargue papel del tamaño seleccionado en el paso 1 en cualquier bandeja y seleccione esa bandeja de papel.
[Config.salida] se ajusta automáticamente a [Pleg.acord.].
4
Pulse Iniciar en el panel de control.
Se imprime una muestra.
5
Compruebe las longitudes "a" y "b" en el papel de salida.
Tamaño de papel | Valor estándar a | Valor estándar b |
|---|---|---|
[A3w] | 4 ^ 2 mm | 209 mm o menos |
[B4w] | 4 ^ 2 mm | 181 mm o menos |
[11e17w] | 4 ^ 2 mm | 215 mm o menos |
[8.5e14w] | - (solo plegado central) | 241,7 mm o menos |
[8Kw] | 4 ^ 2 mm | 194 mm o menos |
El valor estándar "b" que se muestra en el paso 5 se cambia aunque se cambie la posición de [Pliegue 1] y [Pliegue 2].
6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
Para ajustar [Pliegue 1] y [Pliegue 2], debe ajustar primero [Pliegue 1]. [Pliegue 1] se utiliza como posición de referencia para [Pliegue 2].
7
Seleccione [Pliegue 1].
8
Utilice el teclado en pantalla para introducir el valor numérico.
Para cambiar [Datos actuales], utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico y pulse [Definir].
[Rango aj.:-128~+127 1fase = 0,1mm]
9
Seleccione [Pliegue 2].
10
Utilice el teclado en pantalla para introducir el valor numérico.
Para cambiar [Datos actuales], utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico y pulse [Definir].
[Rango aj.:-128~+127 1fase = 0,1mm]
11
Repita los pasos 2 y 10 hasta obtener el resultado deseado.
