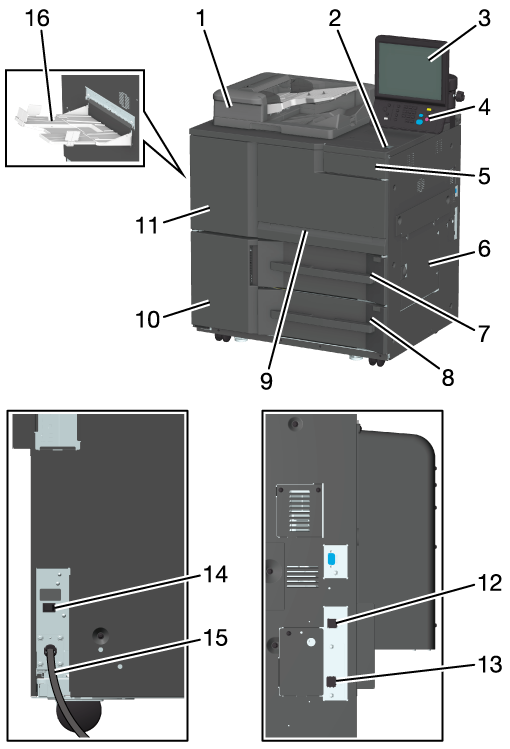

1

Alimentador de documentos de escáner dual (ADF)

Es posible introducir un original de varias páginas y escanear una hoja cada vez.
Tanto la parte frontal como la posterior de un original a 2 caras se escanean de una sola vez, sin necesidad de darle la vuelta.

2

Interruptor de alimentación secundario

Enciende/apaga la máquina.

3

Panel táctil

Visualiza las pantallas como la de [UN.PRINC.] y permite definir las operaciones. Además, visualiza el método de funcionamiento y el método para tratar los problemas.

4

Panel de control

Se pulsa para funcionamiento y configuración.

5

Puerta de suministro de tóner

Se abre para reemplazar el Bote de tóner.

6

Puerta lateral derecha

Para eliminar un atasco de papel, abra la puerta y retire el papel.

7

Bandeja 1

Almacena 1600 hojas (64 g/m²) y 1500 hojas (80 g/m²).

8

Bandeja 2

Almacena 1600 hojas (64 g/m²) y 1500 hojas (80 g/m²).

9

Puerta frontal

Para eliminar un atasco de papel, abra la puerta y retire el papel.

10

Puerta de sustitución de la caja de tóner residual

Se abre para sustituir la Caja de tóner residual.

11

Puerta lateral izquierda

Abra esta puerta junto con la puerta frontal para eliminar un atasco de papel o para activar/desactivar el interruptor de alimentación principal.

12

Puerto de servicio (USB3.0 tipo A e 2)

Se utiliza para conectar un medio de memoria externa (memoria USB, USB-HDD), teclado, ratón, Sensor de material inteligenteIM-101, etc.

El puerto de servicio (USB 3.0) solo admite dispositivos de baja potencia. Proporcione un suministro externo de potencia para aquellos dispositivos que requieren de mayor potencia.

13

Puerto de red (10Base-T, 100Base-TX, 1000Base-T)

Permite conectar un cable Ethernet para accionar la máquina y utilizarla como escáner de red.

14

Interruptor del calentador deshumidificador

Activa o desactiva el calentador deshumidificador de este sistema.

15

Cable de alimentación

Suministra alimentación a la máquina.

16

Bandeja de salida OT-507 (opcional)

Expulsa el papel de salida sin desplazamiento.
