Conf. de administrador | [Escan.dir.escal.ppal.(atrás)]

[Escan.dir.escal.ppal.(atrás)]

Permite ajustar la ampliación en la dirección principal de escaneado (dirección transversal) por la parte posterior cuando se utiliza el ADF.

La precisión de escaneado se mantiene realizando ajustes periódicos.

NOTA

Referencia

Para obtener más información sobre [Aj.ampliac.direc.transversal] en [Ajuste de impresora], consulte [Aj.ampliac.direc.transversal].

Categoría		Ajuste / mantenimiento
Ubicación	Máquina	Panel táctil, panel de control
	Controlador de impresora	-
	Aplicación	-
Opciones obligatorias		-
Elementos obligatorios		-
Elementos de configuración		[Datos actuales]	Muestra la ampliación actual en la dirección principal de escaneado cuando se escanea el original en el ADF.
		Teclado	Se utiliza para introducir valores numéricos.
		[Borr.]	Restablece el valor numérico a "0".
		[Definir]	Asigna el valor numérico introducido utilizando el teclado al elemento de ajuste seleccionado.
Observaciones		-
Referencia		-

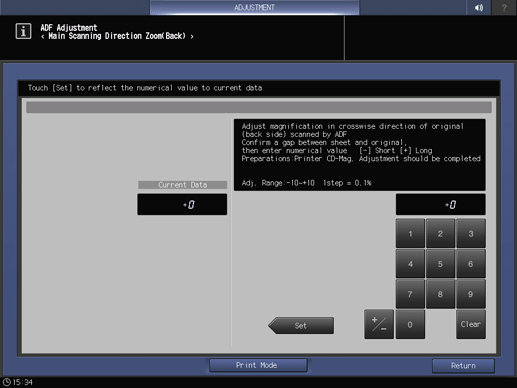

Acceso en pantalla		Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste de ADF] - [Escan.dir.escal.ppal.(atrás)]
		Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ajuste de ADF] - [Escan.dir.escal.ppal.(atrás)]

Pulse [Modo impresión].

Cargue papel A4 en una bandeja y seleccione esa bandeja de papel.

Coloque un gráfico de prueba en la bandeja del ADF y pulse Iniciar en el Panel de control.

Se escanea el gráfico de prueba y se imprime una muestra.

Cargue el gráfico de prueba con la parte posterior hacia arriba.

Mida la anchura en la dirección transversal y compare el valor medido con el gráfico.

Valor estándar: 0 mm ^ 1,4 mm

Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.

Utilice el teclado en pantalla para introducir el valor numérico.

Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

[Rango aj.:-10~+10 1 paso = 0,1 %]

Repita los pasos 1 y 6 hasta obtener el resultado deseado.
