[Ajuste de centrado]

Descripción general
Especificaciones
Procedimiento

Descripción general

Permite ajustar el centrado de la imagen en dirección transversal al imprimir.

Compruebe si hay error de alineación entre el centro del papel impreso en la dirección de alimentación del papel y el centro de la imagen, y realice después los ajustes necesarios para que la imagen se pueda imprimir correctamente.

NOTA
  • Estos ajustes son necesarios para utilizar esta función.
  • Ejecute [Aj.ampliac.direc.transversal] en [Ajuste de impresora].
Referencia

Especificaciones

Categoría

Ajuste / mantenimiento

Ubicación

Máquina

Panel táctil, panel de control

Controlador de impresora

-

Aplicación

-

Opciones obligatorias

-

Elementos obligatorios

-

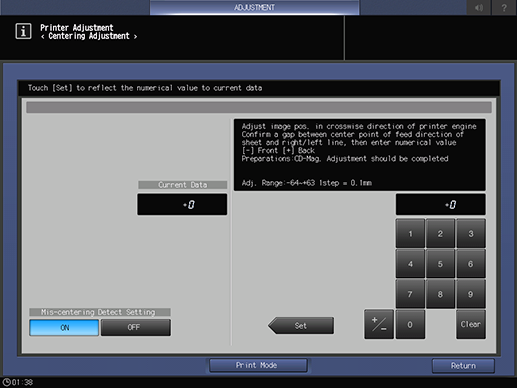

Elementos de configuración

[Datos actuales]

Muestra el valor de ajuste actual.

[ON]

Detecta el error de centrado.

[OFF]

No detecta el error de centrado.

Teclado

Se utiliza para introducir valores numéricos.

[Borr.]

Restablece el valor numérico a "0".

[Definir]

Asigna el valor numérico introducido utilizando el teclado en pantalla o el Teclado del Panel de control al elemento de ajuste seleccionado.

Observaciones

-

Referencia

-

Acceso en pantalla

Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste máquina] - [Ajuste de impresora] - [Ajuste de centrado]

Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ajuste de impresora] - [Ajuste de centrado]

Procedimiento

1
Seleccione [ON] o [OFF].
2
Pulse [Modo impresión].
3
Pulse [1->1].
4
Cargue papel A3 w o papel 11 e 17 w en la bandeja de papel que desea ajustar y, a continuación, seleccione dicha bandeja.
5
Pulse Iniciar en el panel de control.

Se expulsa un gráfico.

Para obtener más información sobre la marca impresa en la parte frontal del gráfico, consulte Acerca de los gráficos.

6

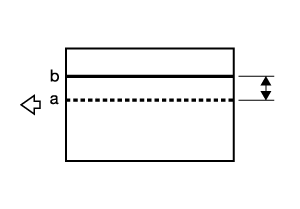

Pliegue el papel impreso por la mitad en el centro de la dirección de alimentación del papel y compruebe si hay error de alineación entre la línea de pliegue "a" y la línea central del gráfico "b".

Valor estándar: inferior a 0 mm ^ 1,5 mm

7
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
8
Utilice el teclado en pantalla o el teclado del panel de control para introducir el valor numérico.

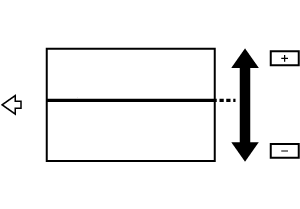

Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

[Rango de ajuste: -64~+63, 1 paso = 0,1mm]

9
Repita los pasos 2 y 8 hasta obtener el resultado deseado.
