Manual del operador

> Conf. de administrador > [Aj u/acabado con grap (PI)] > [Ajuste de registro PI]

[Ajuste de registro PI]

Descripción general
Especificaciones
Procedimiento

Descripción general

Permite ajustar la cantidad de bucle de la sección del rodillo de registro en la unidad de acabado con grapas al introducir el papel desde la Unidad de inserción posterior PI-502.

Realice este ajuste cuando se produzcan problemas como dobleces o arrugas en el papel, o atascos de papel.

Especificaciones

Categoría

Ajuste / mantenimiento

Ubicación

Máquina

Panel táctil

Controlador de impresora

-

Aplicación

-

Opciones obligatorias

Unidad de acabado FS-532 con Unidad de inserción posterior PI-502 instalada

Elementos obligatorios

-

Elementos de configuración

[Bandeja superior PI]

Ajusta la cantidad de bucle de la bandeja superior.

[Bandeja inferior PI]

Ajusta la cantidad de bucle de la bandeja inferior.

Teclado

Se utiliza para introducir valores numéricos.

[Borr.]

Restablece el valor numérico a "0".

[Definir]

Asigna el valor numérico introducido utilizando el teclado al elemento de ajuste seleccionado.

Observaciones

-

Referencia

-

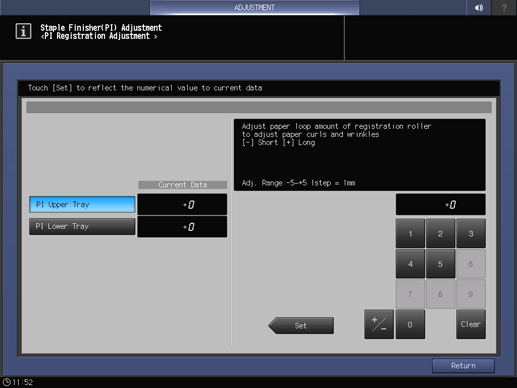

Acceso en pantalla

Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste unidad de acabado] - [Aj. unidad acabado grapas] - [Aj u/acabado con grap (PI)] - [Ajuste de registro PI]

Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ajuste unidad de acabado] - [Aj. unidad acabado grapas] - [Aj u/acabado con grap (PI)] - [Ajuste de registro PI]

Procedimiento

1
Seleccione [Bandeja superior PI] o [Bandeja inferior PI].
2
Cargue papel en la bandeja seleccionada en el paso 1.
3
Expulse un gráfico hacia la Bandeja principal.

[Bandeja superior PI]: salga del menú [Ajuste] una vez y siga el procedimiento normal de impresión para imprimir una tarea procedente de la Bandeja superior.

[Bandeja inferior PI]: seleccione cualquier modo de salida en el Panel de control de la Unidad de inserción posterior PI-502 y pulse Botón de inicio/parada.

4
Compruebe si el papel presenta dobleces o arrugas, o si se atasca.
5
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
6
Utilice el teclado en pantalla para introducir el valor numérico.

Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

[Rango aj.:-5~+5 1paso = 1mm]

7
Repita los pasos 2 y 6 hasta obtener el resultado deseado.
