[Ajuste placa plegado doble]
Descripción general
Ajuste el nivel de empuje hacia dentro de la placa de plegado central al plegar el papel en tres.
Ejecute esta función si hay una gran desviación de perforación en el plegado tríptico.
Especificaciones
Categoría | Ajuste / mantenimiento | ||
Ubicación | Máquina | Panel táctil | |
Controlador de impresora | - | ||
Aplicación | - | ||
Opciones obligatorias | Unidad de acabado FS-532 con Unidad de grapado de lomos SD-510 instalada | ||
Elementos obligatorios | - | ||
Elementos de configuración | Teclas de selección del tamaño del papel | Para seleccionar el tamaño del papel que se va a ajustar. | |
Teclado | Se utiliza para introducir valores numéricos. | ||
[Borr.] | Restablece el valor numérico a "0". | ||
[Definir] | Asigna el valor numérico introducido utilizando el teclado al elemento de ajuste seleccionado. | ||
Observaciones | - | ||
Referencia | - | ||

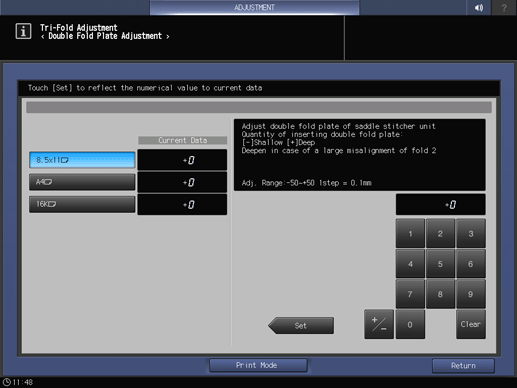

Acceso en pantalla | Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste unidad de acabado] - [Aj. unidad acabado grapas] - [Aj u/acabado con grap (pleg)] - [Ajuste del plegado tríptico] - [Ajuste placa plegado doble] | ||
Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ajuste unidad de acabado] - [Aj. unidad acabado grapas] - [Aj u/acabado con grap (pleg)] - [Ajuste del plegado tríptico] - [Ajuste placa plegado doble] | |||
Procedimiento
1
Pulse la tecla de selección del tamaño de papel que vaya a ajustar.
2
Pulse [Modo impresión].
3
Cargue papel del tamaño seleccionado en el paso 1 en cualquier bandeja y seleccione esa bandeja de papel.
[Escan. separado] se ajusta automáticamente a [Pleg.3 múlt.].
4
Pulse Iniciar en el panel de control.
Se imprime una muestra.
5
Compruebe el error de alineación del Pliegue 2 en el papel de salida.
6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
7
Utilice el teclado en pantalla para introducir el valor numérico.
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango aj.:-50~+50 1paso = 0,1mm]
Si se produce un error de alineación de grupo significativo o si la posición de plegado doble no queda alineada en la cubierta y en la 2.ª hoja y las siguientes al realizar plegado multihoja en una imagen sólida, debe aumentar el empuje hacia dentro.
Si se produce un pliegue en forma de caja con papel fino, debe reducir el empuje hacia dentro.
8
Repita los pasos 2 y 7 hasta obtener el resultado deseado.
