[Config. manual]
Descripción general
Introduzca manualmente los valores de ajuste del balance de densidad y regístrelos.
Es posible registrar un nuevo valor de ajuste o corregir los datos existentes.
Sugerencias
- Defina el valor de ajuste de balance de densidad para cada trama configurada por el sistema. Para obtener más información sobre el cambio del tipo de trama, consulte [Trama personalizada].
Especificaciones
Categoría | Imprimir flujo de trabajo, Ajuste / mantenimiento | ||
Ubicación | Máquina | Panel de control | |
Controlador de impresora | - | ||
Aplicación | - | ||
Opciones obligatorias | - | ||
Elementos obligatorios | - | ||
Elementos de configuración | [*] / [)] | Permiten cambiar la pantalla visualizada. | |
[Todos e 9 punt.] | Seleccione el modo que desea ajustar. | ||
[16 e 32 puntos] | |||
[Bor. datos aj.] | Los valores de ajuste de los puntos seleccionados y los valores de ajuste de todos los puntos se ajustan en 0. | ||
[Trama] | Seleccione la trama que desee ajustar. | ||
[Conf.] | Asigna el valor numérico definido utilizando el teclado en pantalla en la columna seleccionada. | ||
Teclado | Se utiliza para introducir valores numéricos. | ||
[+] / [,] | Aumenta y disminuye los valores numéricos. | ||
[Borr.] | Restablece el valor numérico a "0". | ||
[+ / -] | Define el signo positivo o negativo del valor numérico. | ||
[Modo impresión] | Expulsa gráficos usados para realizar el ajuste. | ||
Observaciones | - | ||
Referencia | - | ||
Acceso en pantalla | Panel de control - Utilidades/Contadores - [Conf. de administrador] - [Configuración sistema] - [Ajuste avanzado] - [Ajuste de calidad] - [Aj. de balance de densidad] - [Reg/Elim datos balance dens.] - [Config. manual] | ||
Procedimiento (Nuevos registros)
1

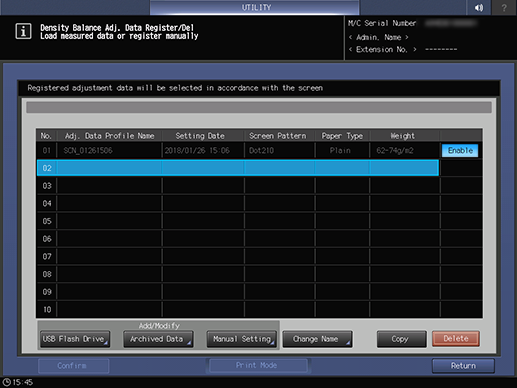

Seleccione una columna vacía de la lista de valores de ajuste de balance de densidad y pulse [Config. manual].
Es posible registrar un máximo de 10 valores de ajuste de balance de densidad. Seleccione un número ya registrado al sobrescribir.
Se visualiza la pantalla [Registro de datos aj. balance densidad]. Si selecciona un número ya registrado, se muestra el valor de ajuste del balance de densidad registrado.
2
Pulse [Trama].
3

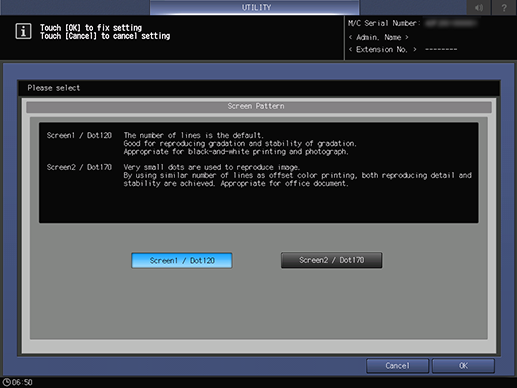

Seleccione la trama que reflejará el balance de densidad y pulse [Aceptar].
Es posible cambiar el tipo de trama. Para obtener más información, consulte [Trama personalizada].
4
Pulse [Modo impresión].
5

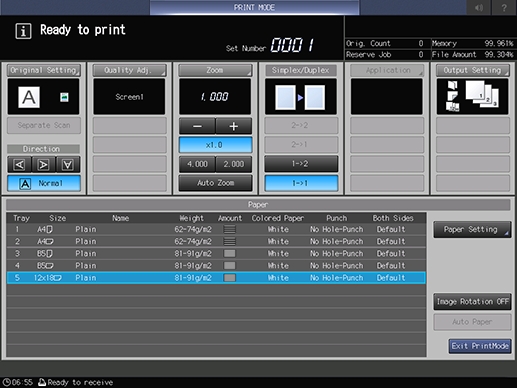

Selecciona el tamaño de papel.
Seleccione una bandeja de alimentación de papel cargada con papel de cualquiera de estos tamaños: 12 e 18 w, SRA3 w, 13 e 19 w, 11 e 17 w o A3 w.
6
Pulse Iniciar en el panel de control.
Se expulsa el gráfico con el balance de densidad ajustado.
7
Pulse [Salir ModoImpr] para volver a la pantalla de configuración.
8
Seleccione un modo para ajustar desde el modo [Todos e 9 punt.] o el modo [16 e 32 puntos] (cuando se selecciona el modo [Todos e 9 punt.] en la trama).

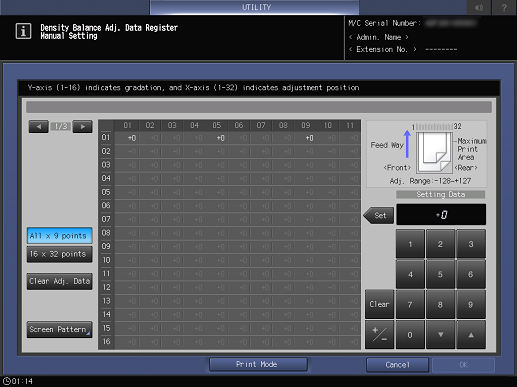

Modo [Todos e 9 punt.]: escriba manualmente los 9 valores de densidad desde la dirección de cruce de la alimentación del papel dividida en 32 puntos. (Eje horizontal [01], [05], [09], [13], [17], [21], [25], [29], [32]). El sistema ajustará automáticamente el valor de la densidad según lo anterior.

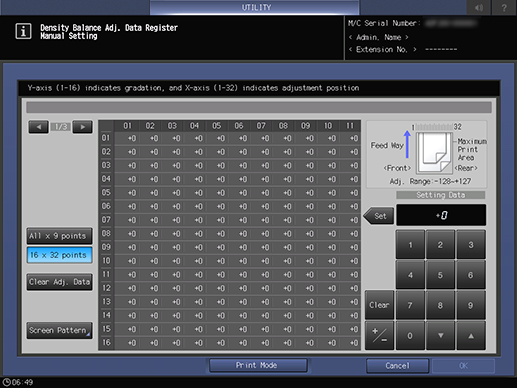

Modo [16 e 32 puntos]: escriba manualmente los valores de ajuste de densidad de 32 puntos en la dirección de cruce de la alimentación del papel y de 16 puntos en la dirección de alimentación del papel en un total de 512 puntos.
9
Selecciona la tecla para el color que desea ajustar.
10
Utilice el teclado en pantalla para introducir el valor numérico.
Seleccione si el valor numérico es positivo o negativo usando [+ / -] y pulse [Conf.] para definir el valor.
[Rango aj.:-128~+127]
Pulse [*] o [)]. para visualizar el botón en cualquier posición a lo largo del eje horizontal y después selecciónelo.
Cuando se selecciona el modo [16 e 32 puntos], si pulsa en la columna superior del eje horizontal, se pueden definir los mismos valores numéricos con una sola entrada seleccionando la columna correspondiente de debajo.
Pulse [Borr.] para ajustar en cero.
NOTA
- Pulse [Bor. datos aj.] para definir los valores de ajuste de los puntos seleccionados, así como los valores de ajuste de todos los puntos, en cero. Tenga cuidado cuando lo use.
11
Repita los procedimientos del 4 al 7 después de definir los valores de ajuste.
12
Revise el gráfico y repita los procedimientos del 8 al 11 hasta que se obtengan los resultados deseados.
13
Pulse [Aceptar] en la pantalla [Registro de datos aj. balance densidad] cuando se hayan completado los ajustes.
Una vez que los ajustes se hayan completado, recuerde expulsar el gráfico y revisarlo. Si no se expulsa el gráfico, los valores de ajuste de balance de densidad no se modificarán ni se registrarán, incluso si se pulsa la tecla [Aceptar] en la pantalla [Registro de datos aj. balance densidad].

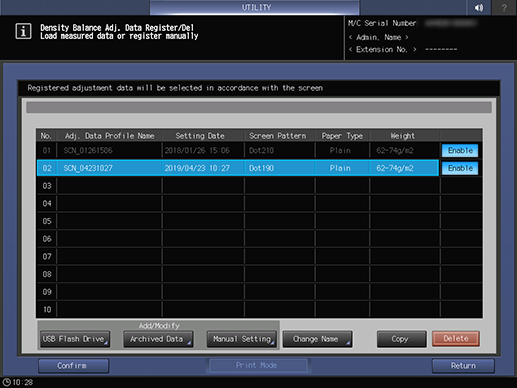

Vuelva a la pantalla [Reg/Elim datos balance dens.]. Se visualiza "NEW PROFILE" en [Nombre perfil datos aj.].
14
Pulse [Cambiar nombre] y escriba un nombre de perfil.
Para obtener más información, consulte [Cambiar nombre].
Procedimiento (editar)
1
Seleccione el número registrado en la lista de valores de ajuste del balance de densidad y pulse [Config. manual].
Se visualiza la pantalla [Registro de datos aj. balance densidad].
2
Pulse [Trama].
Si el valor de ajuste del balance de densidad que se va a cambiar son datos colorimétricos medidos por el colorímetro, no se podrá cambiar la trama. La opción [Trama] está inactiva y no puede seleccionarse.
3
Seleccione la trama que reflejará el balance de densidad y pulse [Aceptar].
Es posible cambiar el tipo de trama. Para obtener más información, consulte [Trama personalizada].
4
Ejecute los pasos 8 a 12 de la Procedimiento (Nuevos registros).
5
Pulse [Aceptar] en la pantalla [Registro de datos aj. balance densidad] cuando se hayan completado los ajustes.
Una vez que los ajustes se hayan completado, recuerde expulsar el gráfico y revisarlo. Si no se expulsa el gráfico, los valores de ajuste de balance de densidad no se modificarán ni se registrarán, incluso si se pulsa la tecla [Aceptar] en la pantalla [Registro de datos aj. balance densidad].
Vuelva a la pantalla [Reg/Elim datos balance dens.]
[Nombre perfil datos aj.] se puede cambiar. Para obtener más información, consulte [Cambiar nombre].
