Ajuste manual

Efectuar un ajuste manual

Ejecute manualmente la corrección gamma utilizando el sensor de densidad de la unidad de relé RU-511 (a partir de aquí, se denominará "ajuste manual"). El ajuste manual se ejecuta cuando es necesario actualizar el control de densidad de color con un reajuste opcional.

Si en Configuración básica, se asigna a la opción Usar contr. man. dens. color el valor Activ. y a la opción Apl.aj.periód. el valor Desact., también es necesario realizar el ajuste manual antes de ejecutar una tarea. El ajuste Cambiar color (1º o 2º) de Configuración básica también sirve para el ajuste manual. Seleccione Normal para ajustar solo los colores primarios. Seleccione Preciso para ajustar los colores primarios y los secundarios.

Cuando ejecute el ajuste manual, seleccione los datos de ajuste del sensor que se utilizan como base para la corrección entre estos dos tipos.
- Datos de ajuste del sensor definidos como predeterminados en el envío (datos de ajuste del sensor predeterminados)
- Datos de ajuste del sensor ajustados a una pantalla y un tipo de papel en concreto (datos de ajuste del sensor de color para cada tipo de papel (Datos aj.reg.))

El ajuste manual se debe realizar para cada combinación de tipo de papel y tipo de trama.

El tipo de trama se puede cambiar en UTILIDAD. Para obtener más información, consulte [Pantalla Personalizada].

Puede comprobar el resultado del ajuste en la pantalla.

Sugerencias

  • La cantidad de hojas impresas como gráficos se incluyen en el contador de impresión.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

  2. Pulse Ajuste calidad y Control de densidad de color de forma consecutiva.

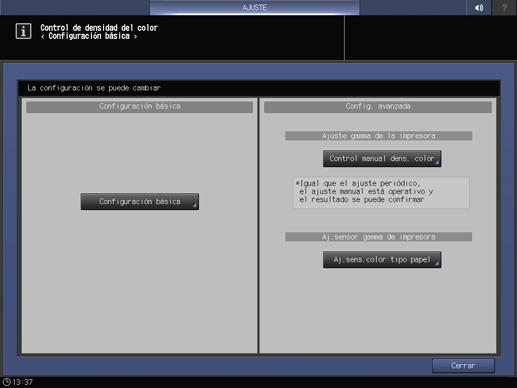

    Se muestra la pantalla Control de densidad de color.

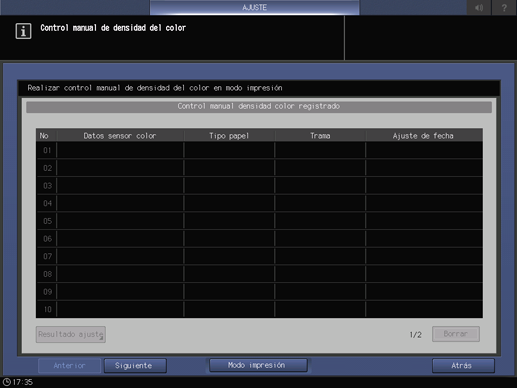

  3. Pulse Control manual dens. color.

    • explicación adicionalTambién puede visualizar la pantalla Control manual de densidad del color si pulsa Dens.color man. en la pantalla UN.PRINC.

  4. Pulse Modo impresión.

    AVISO

    • La lista que aparece en la pantalla Control manual de densidad del color es el historial de control manual de densidad del color. Para eliminar el historial, seleccione la fila deseada (datos) en la lista y, a continuación, pulse Eliminar. No seleccione una fila (datos) de la lista excepto para borrarla o visualizar Resultado ajuste. En caso contrario, no se puede visualizar la pantalla MODO IMPR.

    • Es posible registrar hasta 15 entradas en el historial. Si ya se han guardado 15 registros, la fila (datos) más antigua se sobrescribirá.

    • Si no hay ninguna fila (datos) en la que coincidan todos los datos de ajuste del sensor de color, el tipo de papel y la trama, se ejecutan tanto la corrección de densidad del color (Definición gamma de destino) como el control de color (Calibración) y los nuevos datos quedan registrados. Si hay una fila (datos) en la que todos coincidan, solo se ejecuta el control de color (Calibración) y la fila (datos) se sobrescribe (el Ajuste de fecha se actualiza).

  5. Pulse Ajuste calidad.

  6. Pulse right en el lado derecho de Trama para visualizar la pantalla deseada.

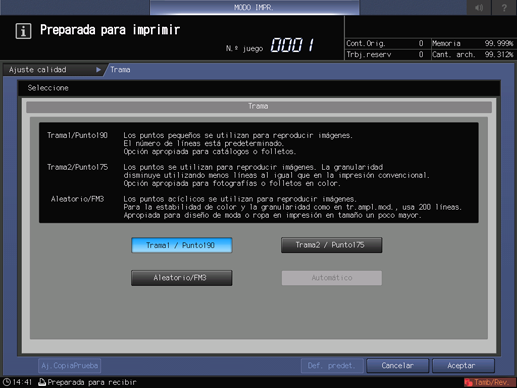

    • explicación adicionalAdemás, puede seleccionar la trama que desee después de pulsar Trama para visualizar la pantalla Trama. Seleccione una trama y, a continuación, pulse Aceptar.

    • explicación adicionalPulse Cerrar en la pantalla Ajuste de calidad.

  7. Seleccione una bandeja para imprimir los gráficos.

    • explicación adicionalPulse Configuración de salida para visualizar la pantalla Configuración de salida.

    • explicación adicionalSeleccione la bandeja de salida que desee pulsando su tecla y, a continuación, pulse Aceptar.

  8. Visualice la pantalla Cambiar juego indiv.

    • explicación adicionalPulse Conf. papel en la pantalla MODO IMPR. para visualizar la pantalla Conf. papel y, a continuación, pulse Camb. juego.

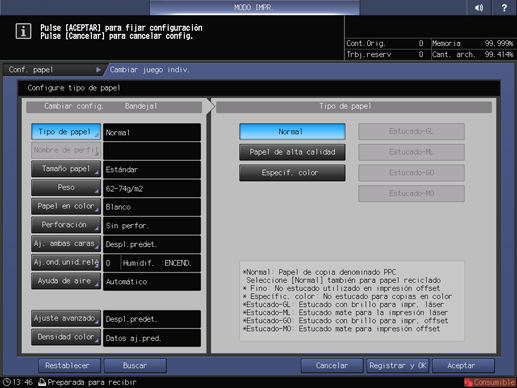

  9. Seleccione un tipo de papel de salida.

  10. Seleccione los datos del sensor para cada tipo de papel que se va a utilizar para el ajuste.

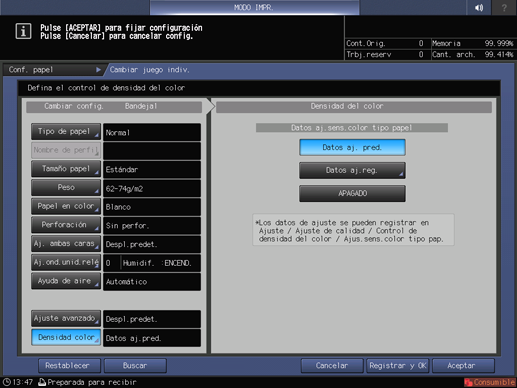

    • explicación adicionalPulse Densidad del color.

    • explicación adicionalSeleccione Datos aj. pred. para utilizar los datos predeterminados de ajuste del sensor que se incluyen como valores de fábrica para corrección.

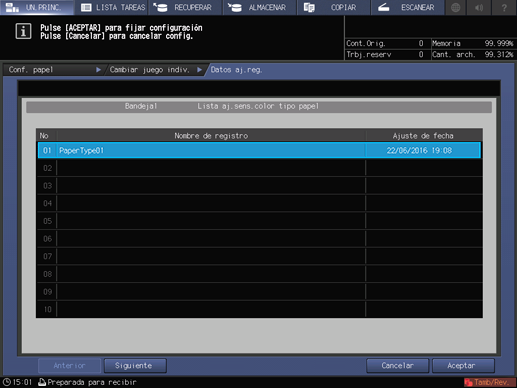

    • explicación adicionalPara utilizar los datos de ajuste del sensor de color de cada tipo de papel para corrección, pulse Datos aj.reg. para visualizar la pantalla Lista aj.sens.color tipo papel y seleccione los datos que desee y, a continuación, pulse Aceptar.

    • explicación adicionalSi no desea aplicar control de densidad de color a la bandeja especificada, seleccione Desact.

  11. La pantalla vuelve a la pantalla MODO IMPR.

    • explicación adicionalPulse Aceptar en la pantalla Cambiar juego indiv. para volver a Conf. papel.

    • explicación adicionalPulse Cerrar en la pantalla Conf. papel para volver a la pantalla MODO IMPR.

  12. Pulse Inicio en el panel de control.

    Los gráficos necesarios para el ajuste se imprimen en la bandeja seleccionada en el paso 7.

  13. Pulse Salir ModoImpr.

    La pantalla vuelve a la pantalla Control manual de densidad del color.

  14. Para comprobar el resultado del ajuste manual en la pantalla, seleccione la lista (datos) que desee comprobar en la pantalla Control manual densidad color registrado y, a continuación, pulse Resultado ajuste.

    • explicación adicionalPulse Retorno para volver a la pantalla Control manual de densidad del color.

  15. Pulse Atrás.

    La pantalla vuelve a la pantalla Control de densidad de color.

  16. Pulse Cerrar.

    Se vuelve a mostrar la pantalla Menú Ajuste de calidad.

Realizar manualmente el control manual de densidad del color

Pulse Dens.color man. en la pantalla UN.PRINC. para visualizar la pantalla Control manual de densidad del color.

Este ajuste requiere la unidad de relé RU-511 o la unidad integrada Color Care IQ-501.
