Aj. ancho papel plegado

Si se producen errores de alineación en el papel plegado y grapado, el papel con plegado múltiple por la mitad o el papel con plegado triple múltiple en la grapadora en lomo SD-506, ajuste la anchura de las guías de salida para reducir la desalineación y la inclinación en el papel plegado.

Objetos de ajuste: Offset tamaño compl., SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Personalizado (de 380 a 463 mm), Personalizado (de 257 a 379 mm)

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

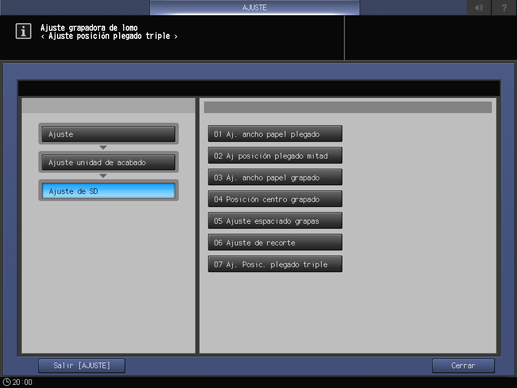

  2. Pulse Ajuste unidad de acabado, Ajuste de SD y Aj. ancho papel plegado de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

    AVISO

    • Al imprimir un modelo de prueba en el modo P.cent.múlt. o Pleg.Ygr., asegúrese de extraer la bandeja de la grapadora en lomo. De lo contrario, no se iniciará la impresión aunque pulse Inicio en el panel de control. Asegúrese de extraer la bandeja de la grapadora en lomo.

  7. Compruebe si el juego impreso está bien alineado.

    a: La falta de alineación se produce de forma aleatoria si el ancho del papel es mayor que el ancho real.
    b: La falta de alineación (inclinación) se produce en una sola dirección si el ancho definido del papel es menor que el ancho real.

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste ancho papel de plegado.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalRango de ajuste: de -50 (Para reducir la desalineación) a +50 (Para reducir la distorsión) (1 paso = 0,1 mm)

    • explicación adicionalSi el valor establecido en la configuración es demasiado alto, la falta de alineación puede empeorar.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste de SD.
