Ajuste ancho papel

Si la desalineación de las posiciones de los orificios de encuadernación realizados por la unidad de plegado FD-503 es importante, ajuste dicha desalineación

Objetos de ajuste: Offset tamaño compl., A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, A4 long edge feed, A5 short edge feed, B5 long edge feed, A5 long edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8,5 11 long edge feed, 8 13 short edge feed, 8K short edge feed, 16K long edge feed, 16K short edge feed, 9 11 long edge feed

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

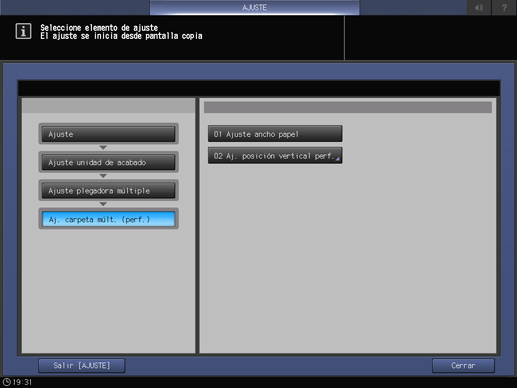

  2. Pulse Ajuste unidad de acabado, Ajuste plegadora múltiple, Aj. carpeta múlt. (perf.) y Ajuste ancho papel de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Especifique el número de impresiones en 10 y, luego, pulse Inicioen el panel de control.

    Se imprimirá un modelo de prueba.

  7. Compruebe el diámetro de los orificios que alcanzan a perforar todos los juegos impresos apilados.

    Número de orificios de perforación

    Tolerancia

    2 orificios/4 orificios

    5,0 mm o más de diámetro

    3 orificios

    6,5 mm o más de diámetro

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste ancho de papel.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalRango de ajuste: de -20 (Para reducir la aleatoriedad) a +20 (Para reducir las inclinaciones) (1 paso = 0,1 mm)

    • explicación adicionalSi define un ancho excesivo, eso puede hacer que la posición central de las perforaciones quede muy desplazadas. A su vez, si el ancho que define es demasiado angosto, eso puede modificar la posición de las perforaciones de distintas maneras.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste plegadora múltiple (perforadora).
