Balance de densidad automático Aj.
Existen estos tres tipos de ajuste en función de la configuración del sistema.
Unidad integrada Color Care IQ-501 | Unidad de alimentación de papel PF-711 | Dispositivo de ajuste |
|---|---|---|
Montado | Montado | Unidad integrada Color Care IQ-501 |
No montado | ||
No montado | Montado | Escáner (unidad de alimentación de papel PF-711) |
No montado | Colorímetro |
Sugerencias
Si la unidad integrada Color Care IQ-501 está instalada en la máquina, tiene lugar un ajuste automático. Seleccione la pantalla adecuada para imprimir tablas de prueba.
Si la unidad integrada Color Care IQ-501 y la unidad de alimentación de papel PF-711 no están instaladas en la máquina, mida la tablas impresas con el colorímetro e introduzca los valores medidos para efectuar ajustes.
Esta sección describe el procedimiento de ajuste mediante el escáner de la unidad de alimentación de papel PF-711 cuando la unidad de alimentación de papel PF-711 está instalada en la máquina sin la unidad integrada Color Care IQ-501.
Imprima el gráfico de balance de densidad de la máquina para realizar la colorimetría por medio de la función de escaneado.
Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

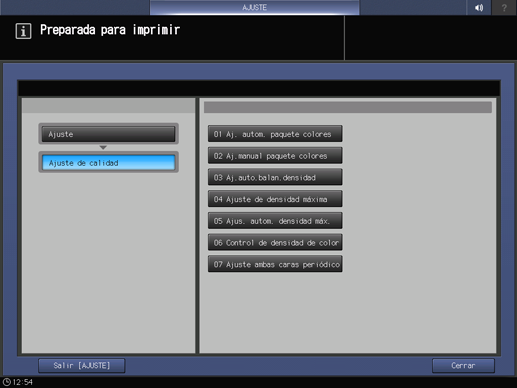

Pulse Ajuste calidad y Aj. auto. balance densidad de forma consecutiva.

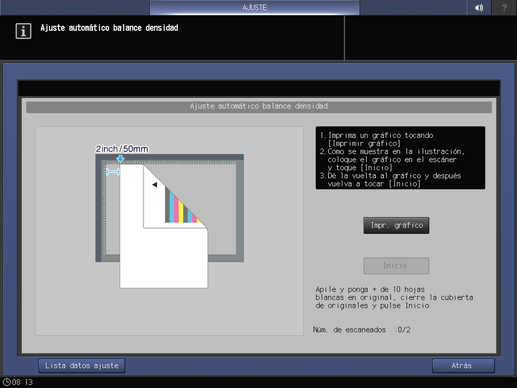

Pulse Impr. gráfico.

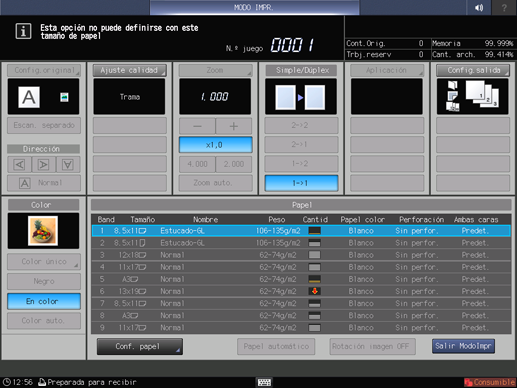

Pulse Ajuste calidad.
Pulse right en el lado derecho de Trama para visualizar la pantalla deseada.

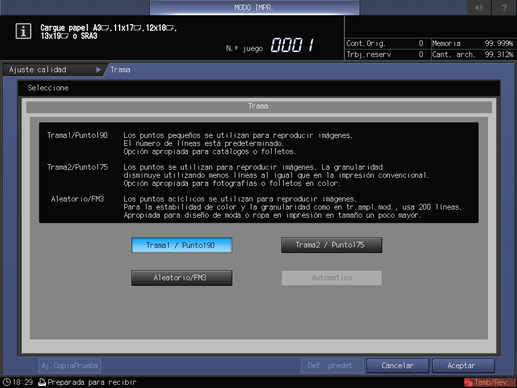

explicación adicionalSi es necesario, puede pulsar Trama para visualizar la pantalla Trama y seleccionar cualquier trama. Seleccione una trama y, a continuación, pulse Aceptar.
explicación adicionalPulse Cerrar en la pantalla Ajuste de calidad.

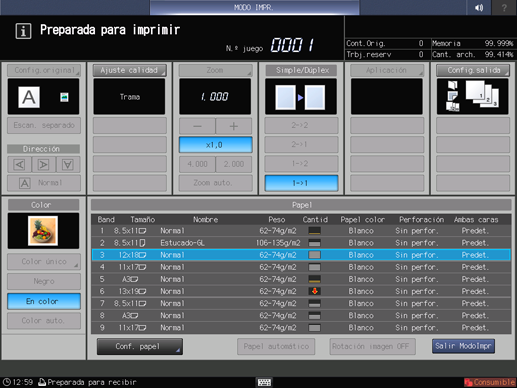

Seleccione el tamaño de papel para el gráfico.
explicación adicionalCargue papel A3 short edge feed, 11 17 short edge feed, 12 18 short edge feed, 13 19 short edge feed o SRA3 short edge feed en una bandeja y, a continuación, seleccione el botón de esa bandeja.
Pulse Inicio en el panel de control.
Se imprime un gráfico de prueba y se muestra la pantalla Ajuste auto.balance densidad .
Cargue el gráfico de prueba impreso en el cristal de originales tal como se muestra en el ejemplo de la pantalla.
explicación adicionalGire la marca de la flecha del gráfico de prueba hacia atrás y, a continuación, coloque el lado impreso hacia abajo.
explicación adicionalSepare el gráfico de prueba 5 cm (2 pulgadas) de la guía de tamaño vertical y, a continuación, colóquela contra la guía de tamaño horizontal para cargar el gráfico de prueba.
explicación adicionalColoque unas 10 hojas de papel de copia blanco encima del gráfico de prueba.
explicación adicionalCierre el ADF.

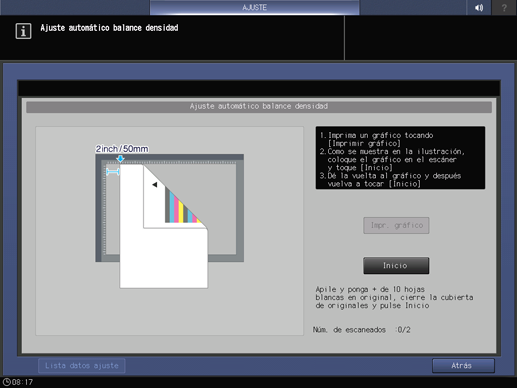

Pulse Inicio en la pantalla.
Se realiza el primer escaneado.

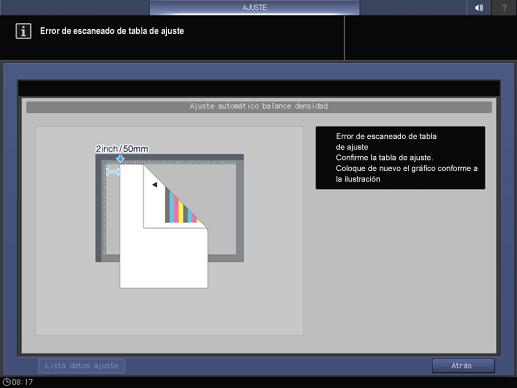

explicación adicionalSi se detecta algún error, aparece el mensaje de error que se muestra abajo. Consulte el mensaje visualizado para rectificar el error.
Invierta las partes superior e inferior del gráfico de prueba escaneado y, a continuación, cárguelo en el cristal de originales.
explicación adicionalGire la marca de la flecha del gráfico de prueba hacia delante y, a continuación, coloque el lado impreso hacia abajo.
explicación adicionalSepare el gráfico de prueba 5 cm (2 pulgadas) de la guía de tamaño vertical y, a continuación, colóquela contra la guía de tamaño horizontal para cargar el gráfico de prueba.
explicación adicionalColoque unas 10 hojas de papel de copia blanco encima del gráfico de prueba.
explicación adicionalCierre el ADF.
Pulse Inicio en la pantalla.
Se realiza el segundo escaneado, y se registra el valor de ajuste del balance de densidad.
Cuando el ajuste se ha completado de forma normal, el valor de ajuste se registra automáticamente y aparece la pantalla que se muestra abajo. Seleccione si se imprime la tabla de ajuste con fines de confirmación.
explicación adicionalEl valor de ajuste se registra de acuerdo con las condiciones siguientes.
Cuando queda algún registro libre:
El valor de ajuste se registra como el número más bajo no utilizado.
Cuando no queda ningún registro libre:
El valor de ajuste se sobrescribe con el valor que cumpla las condiciones siguientes.
Si hay varios valores que cumplen las condiciones, se sobrescriben preferentemente respecto a la condición de un número bajo.
(1) El valor de ajuste de la misma pantalla, mismo tipo de papel, mismo peso y fecha anterior
(2) El valor de ajuste de la misma pantalla, mismo tipo de papel y fecha anterior
(3) El valor de ajuste de la misma pantalla y fecha anterior
(4) El valor de ajuste de la fecha más antigua
explicación adicionalSi selecciona Sí puede imprimir una tabla de prueba.

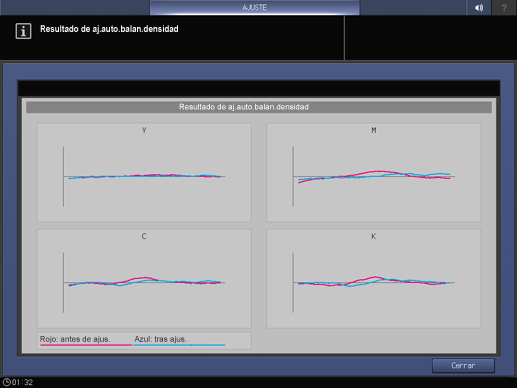

Si se escanea la tabla impresa con este procedimiento, aparece la pantalla Resultado de aj.auto.balan.densidad. mientras que los valores ajustados y no ajustados se indican en el gráfico.

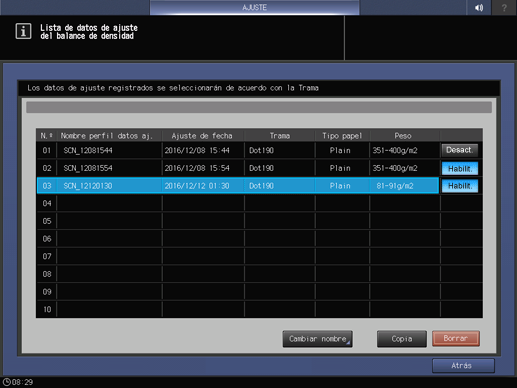

explicación adicionalSi está seleccionada la opción No, aparece la pantalla de registro del valor de ajuste que se muestra abajo.
Pulse Retorno para volver a la pantalla Resultado de aj.auto.balan.densidad.
Pulse Retorno para volver a la pantalla Menú Ajuste de calidad.
