Ajuste corte paralelo

Ajuste la nivelación entre la línea de recorte y el borde de corte en la grapadora en lomo SD-513.

Objetos de ajuste: Frontal, Posterior

AVISO

  • Este ajuste solo está disponible si la grapadora en lomo SD-513 está equipada con una unidad de plegado FD-504.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

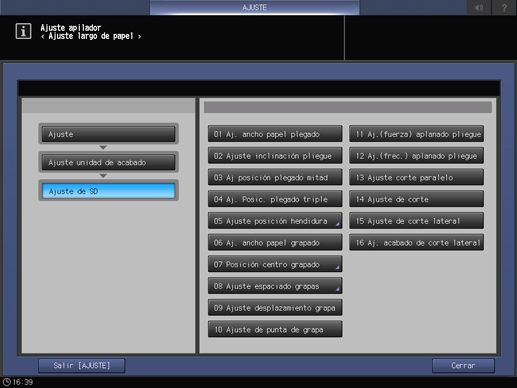

  2. Pulse Ajuste unidad de acabado, Ajuste de SD y Ajuste corte paralelo de forma consecutiva.

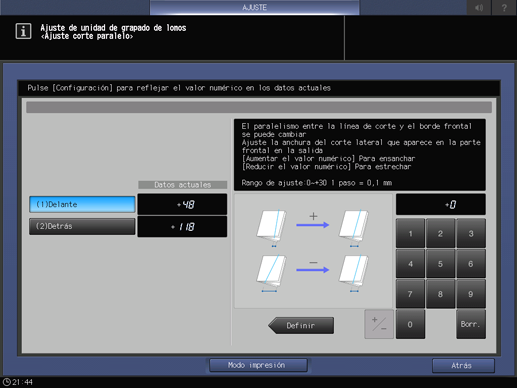

  3. Seleccione Frontal o Posterior.

  4. Pulse Modo impresión.

  5. Cargue papel A3 short edge feed en cualquier bandeja y, a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida la nivelación (a) del borde de recorte.

    Tolerancia: a = 4,0 mm o menos (cuando se pliegan y grapan 50 hojas en el modo Plegado y grapado)

  8. Si debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste corte paralelo.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalRango de ajuste: de -0 (Para estrechar) a +30 (Para ensanchar) (1 paso = 0,1 mm)

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste de SD.
