Posición inicio de pegado

Ajuste la posición en la que se debe iniciar el encolado de la tripa y ajuste la cantidad de cola utilizando la unidad de encuadernación PB-503. Los tamaños a los que se hace referencia en esta sección son los de los cuerpos correspondientes a los tamaños de portada.

Objetos de ajuste:
Delante: Offset tamaño compl., A4 long edge feed B5 long edge feed, A5 long edge feed, 8,5 11 long edge feed, 16K long edge feed, A5 short edge feed, 5,5 8,5 short edge feed, Personalizado (de 220 a 379 mm), Personalizado (de 148 a 219 mm)
Detrás: Offset tamaño compl., A4 long edge feed, B5 long edge feed, A5 long edge feed, 8,5 11 long edge feed, 16K long edge feed, A5 short edge feed, 5,5 8,5 short edge feed, Personalizado (de 220 a 379 mm), Personalizado (de 148 a 219 mm)

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

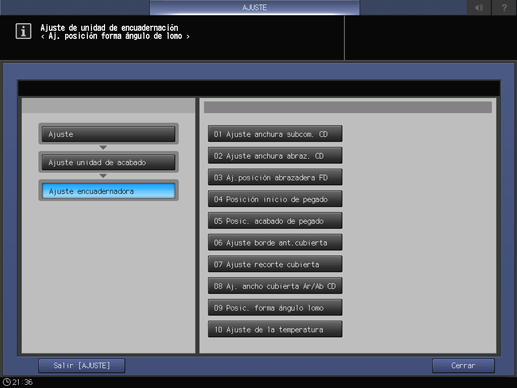

  2. Pulse Ajuste unidad de acabado, Ajuste encuadernadora y Posición inicio de pegado de forma consecutiva.

  3. Cargue papel de portada en la bandeja de cubiertas de la unidad de encuadernación o en cualquier otra bandeja.

  4. Cargue papel para la tripa en la bandeja que desee.

  5. Seleccione el tamaño que se va a ajustar utilizando down o up.

    • explicación adicionalEl tamaño al que se hace referencia aquí es el de los libros encuadernados.

  6. Pulse Modo impresión.

  7. Seleccione la bandeja cargada con papel para tripas.

  8. Pulse Inicio en el panel de control.

    Se imprime un patrón de muestra de un libro encuadernado en rústica.

  9. Compruebe que el pegamento comience a colocarse en la posición adecuada, tanto en los extremos delantero como trasero de la tripa.

    [1] Tripa [2] Posición de inicio de encolado hacia delante [3] Posición de inicio de encolado hacia atrás

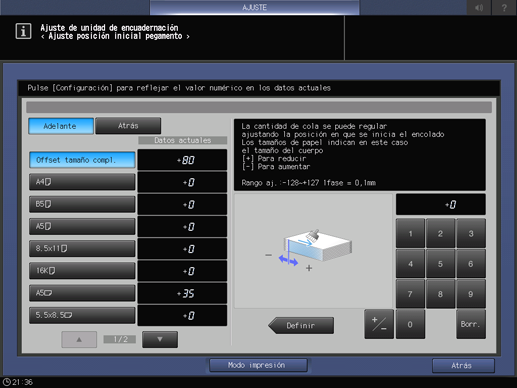

  10. Si se requiere algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste posición inicial pegamento.

  11. Seleccione Adelante o Atrás.

  12. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalRango de ajuste: de -128 (Para aumentar) a +127 (Para reducir) (1 paso = 0,1 mm)

  13. Repita los pasos del 6 al 12 hasta obtener el resultado deseado.

  14. Pulse Atrás.

    Vuelve a aparecer la pantalla Menú Ajuste encuadernadora.
