Aj. anchura papel pleg&grap

Ajuste la densidad de la placa de alineación si hay una desalineación en dirección transversal en el papel plegado por la mitad o con plegado triple múltiple de la grapadora en el lomo SD-510 instalada en la unidad de acabado FS-532.

Objetos de ajuste:
Offset tamaño compl., SRA3 short edge feed, 12 18 short edge feed, A3 short edge feed, 11 17 short edge feed, 8K short edge feed, B4 short edge feed, SRA4 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, B5 short edge feed, A4 short edge feed, 16K short edge feed, 8 13 short edge feed, 13 19 short edge feed, Personalizado (de 380 a 488 mm), Personalizado (de 240 a 379 mm)

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

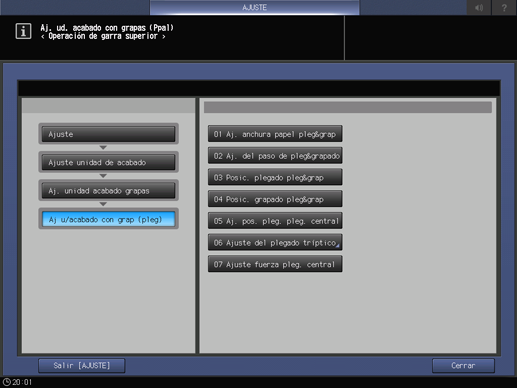

  2. Pulse Ajuste unidad de acabado, Aj. unidad acabado grapas, Aj u/acabado con grap (pleg), Aj. anchura papel pleg&grap de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione la tecla de esa bandeja.

    • explicación adicionalPara Configuración de salida, se selecciona automáticamente Pleg. Ygr.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

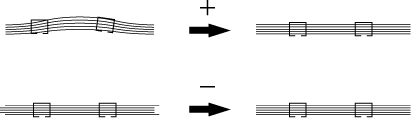

  7. Compruebe si el conjunto de papeles está desalineado (a) o curvado (b).

    • explicación adicionala: debido a que el ancho de papel especificado es mayor que el ancho real.
      b: debido a que el ancho de papel especificado es menor que el ancho real.
      Tolerancia: a = 1,0 mm o menos

  8. Pulse Salir ModoImpr para volver a la pantalla Ajuste ancho papel con Plegado y Grapado.

  9. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

    • explicación adicionalRango de ajuste: de -50 (Estrecho) a +50 (Ancho) (1 paso = 0,1 mm)

    • explicación adicionalPulse +/- para especificar si el valor es positivo o negativo.

  10. Pulse Definir para modificar el ajuste con los datos actuales.

  11. Repita los pasos del 4 al 10 hasta obtener el resultado deseado.

  12. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste de la unidad de acabado con grapado (Plegado).
