Ajuste pos. pleg. tríptico
Ajuste las posiciones Pliegue 1 y Pliegue 2 para el plegado tríptico en la grapadora en el lomo SD-510 instalada en la unidad de acabado FS-532. Realice este ajuste si la posición de plegado triple múltiple no está dentro del rango permitido.
Objetos de ajuste: 8,5 11 short edge feed, A4 short edge feed, 16K short edge feed
AVISO
Si desea ajustar el Pliegue 1 y el Pliegue 2, asegúrese de empezar ajustando el Pliegue 1. La posición de Pliegue 1 se calcula desde el borde del papel, mientras que la de Pliegue 2 se calcula desde la posición de Pliegue 1. Por lo tanto, la medición (b) en el paso 7 está sujeta al cambio en cualquiera de las posiciones de plegado.
Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.
Pulse Ajuste unidad de acabado, Aj. unid. acabado con grap., Aj u/acabado con grap (pleg), Ajuste del plegado tríptico y Ajuste pos. pleg. tríptico de forma consecutiva.
Seleccione el tamaño que desea ajustar.
Pulse Modo impresión.
Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione la tecla de esa bandeja.
explicación adicionalPara Configuración de salida se selecciona automáticamente Pleg.3 múlt.
Pulse Inicio en el panel de control.
Se imprimirá un modelo de prueba.
Mida los largos (a) y (b) del papel impreso.
Tamaño de papel
Tolerancia
a
b
A4 short edge feed
95,0 mm ± 2,0 mm
101,0 mm ± 2,0 mm
8,5 11 short edge feed
89,4 mm ± 2,0 mm
95,0 mm ± 2,0 mm
16K short edge feed
88,0 mm ± 2,0 mm
91,0 mm ± 2,0 mm
Pulse Salir ModoImpr para volver a la pantalla Ajuste pos. pleg. tríptico.

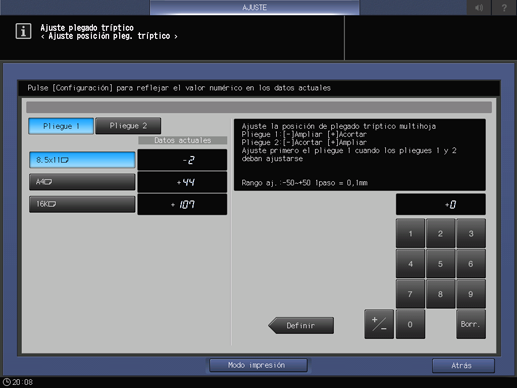

Seleccione Pliegue 1.
Utilice el teclado del panel táctil para introducir el valor de ajuste.
explicación adicionalRango de ajuste: de -50 (Ampliar) a +50 (Reducir) (1 paso = 0,1 mm)
explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.
explicación adicionalLa medición (a) en el paso 7 aumenta cuando se introduce un valor positivo y disminuye cuando se introduce un valor negativo.
Pulse Definir para introducir los datos actuales como valor de configuración.
Seleccione Pliegue 2.
Utilice el teclado del panel táctil para introducir el valor de ajuste.
explicación adicionalRango de ajuste: de -50 (Reducir) a +50 (Ampliar) (1 paso = 0,1 mm)
explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.
explicación adicionalLa medición (b) en el paso 7 aumenta cuando se introduce un valor positivo y disminuye cuando se introduce un valor negativo.
Pulse Definir para introducir los datos actuales como valor de configuración.
Repita los pasos del 4 al 14 hasta obtener el resultado deseado.
Pulse Atrás.

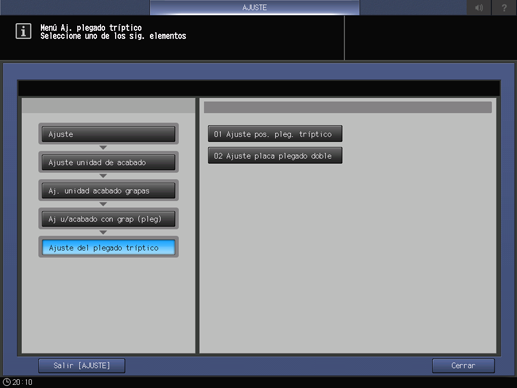

La pantalla vuelve a la pantalla Menú Ajuste del plegado tríptico.
Pulse Cerrar.
La pantalla vuelve a la pantalla Menú Ajuste de la unidad de acabado con grapado (Plegado).
