Aj. pos. plegado puerta
Permite ajustar las posiciones de plegado en el modo de plegado en Z establecidas por la unidad de plegado FD‑503.
Objetos de ajuste: Offset tamaño compl., A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8K short edge feed, Personalizado (de 380 a 458 mm), Personalizado (de 279 a 379 mm)
AVISO
Al ajustar Plegado 1, Plegado 2 y Plegado 3, asegúrese de empezar por el ajuste de Plegado 1 en orden.
AVISO
Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.
Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

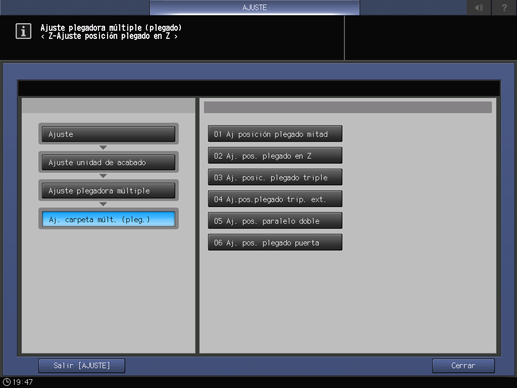

Pulse Ajuste unidad de acabado, Ajuste plegadora múltiple, Aj. carpeta múlt. (pleg.) y Aj. pos. plegado puerta de forma consecutiva.
Seleccione el tamaño que se va a ajustar utilizando down o up.
Pulse Modo impresión.
Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.
Pulse Inicio en el panel de control.
Se imprimirá un modelo de prueba.
Mida los largos (a), (b) y (c) del papel impreso.
Tolerancia: a ± 1,5 mm, b ± 1,5 mm, c ± 1,5 mm
Tamaño de papel
a
b
c
A3 short edge feed
103,5 mm
213,0 mm
106,5 mm
B4 short edge feed
89,5 mm
185,0 mm
92,5 mm
SRA4 short edge feed
78,5 mm
163,0 mm
81,5 mm
A4 short edge feed
72,8 mm
151,5 mm
75,8 mm
12 18 short edge feed
112,8 mm
231,6 mm
115,8 mm
11 17 short edge feed
106,5 mm
218,9 mm
109,5 mm
8,5 14 short edge feed
87,4 mm
180,8 mm
90,4 mm
8,5 11 short edge feed
68,4 mm
142,7 mm
71,4 mm
8K short edge feed
96,0 mm
198,0 mm
99,0 mm
[1] Pliegue 1 [2] Pliegue 2 [3] Pliegue
Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste posición de puerta.

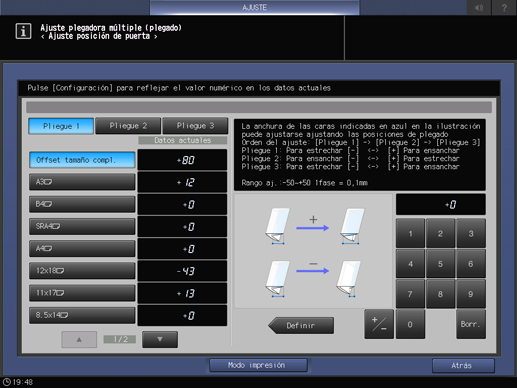

Seleccione Pliegue 1 e introduzca el valor de ajuste con el teclado del panel táctil.
explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.
explicación adicionalPulse Definir para cambiar el valor actual.
explicación adicionalRango de ajuste (Pliegue 1): De -50 (Para estrechar) a +50 (Para ensanchar) (1 paso = 0,1 mm)

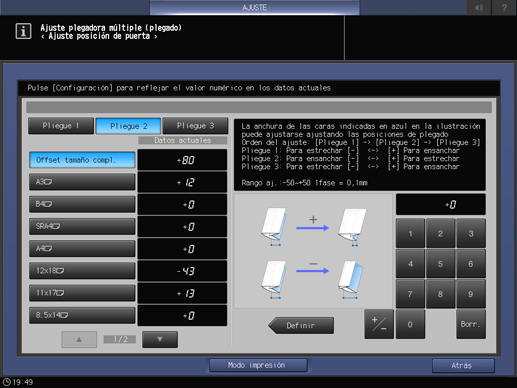

Seleccione Pliegue 2 y, a continuación, introduzca el valor de ajuste con el teclado del panel táctil.
explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.
explicación adicionalPulse Definir para cambiar el valor actual.
explicación adicionalRango de ajuste (Pliegue 2): De -50 (Para ensanchar) a +50 (Para estrechar) (1 paso = 0,1 mm)

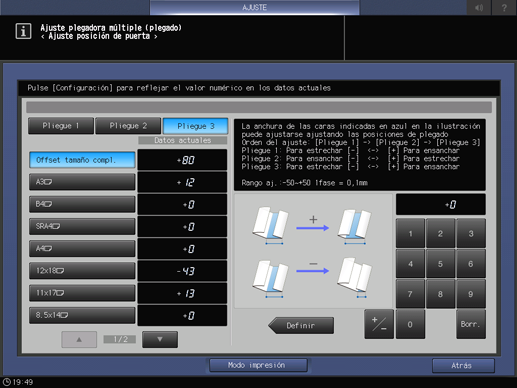

Seleccione Pliegue 3 y, a continuación, introduzca el valor de ajuste con el teclado del panel táctil.
explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.
explicación adicionalPulse Definir para cambiar el valor actual.
explicación adicionalRango de ajuste (Pliegue 3): De -50 (Para estrechar) a +50 (Para ensanchar) (1 paso = 0,1 mm)
Repita los pasos del 4 al 11 hasta obtener el resultado deseado.
Pulse Atrás.
La pantalla vuelve a la pantalla Menú Ajuste plegadora múltiple (plegado).
