Aj. Posic. plegado triple
Ajuste las posiciones de plegado en el modo de plegado tríptico determinado por la grapadora en el lomo SD-506.
Objetos de ajuste: Offset tamaño compl., A4 short edge feed, 8,5 11 short edge feed
AVISO
Si desea ajustar el Pliegue 1 y el Pliegue 2, asegúrese de empezar ajustando el Pliegue 1. La posición de Pliegue 1 se calcula desde el borde del papel, mientras que la de Pliegue 2 se calcula desde la posición de Pliegue 1. Por lo tanto, la medición (b) en el paso 7 está sujeta al cambio en cualquiera de las posiciones de plegado.
AVISO
Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.
Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.
Pulse Ajuste unidad de acabado, Ajuste de SD y Aj. Posic. plegado triple de forma consecutiva.
Seleccione el tamaño que desea ajustar.
Pulse Modo impresión.
Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.
Pulse Inicio en el panel de control.
Se imprimirá un modelo de prueba.
Mida los largos (a) y (b) del papel impreso.
Tolerancia: a ± 1,5 mm, b ± 1,5 mm
Tamaño de papel
a
b
A4 short edge feed
97,5 mm ± 1,5 mm
102,0 mm ± 3,0 mm
8,5 11 short edge feed
91,6 mm ± 1,5 mm
96,1 mm ± 3,0 mm
[1] Pliegue 1 [2] Pliegue 2
Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste pos. pleg. tríptico.

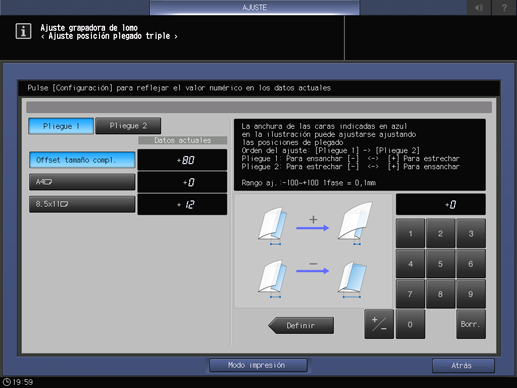

Seleccione Pliegue 1 e introduzca el valor de ajuste con el teclado del panel táctil.
explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.
explicación adicionalPulse Definir para cambiar el valor actual.
explicación adicionalRango de ajuste (Pliegue 1): de -100 (Para ensanchar) a +100 (Para estrechar) (1 paso = 0,1 mm)

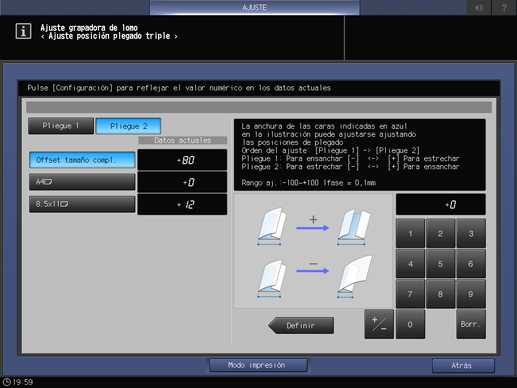

Seleccione Pliegue 2 y, a continuación, introduzca el valor de ajuste con el teclado del panel táctil.
explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.
explicación adicionalPulse Definir para cambiar el valor actual.
explicación adicionalRango de ajuste (Pliegue 2): de -100 (Para estrechar) a +100 (Para ensanchar) (1 paso = 0,1 mm)
Repita los pasos del 4 al 10 hasta obtener el resultado deseado.
Pulse Atrás.
Se vuelve a mostrar la pantalla Menú Ajuste de SD.
