Aj.anch.papel guía sal.

Realice este ajuste si la salida no grapada a la bandeja principal está mal alineada. Permite ajustar las posiciones frontal y posterior de la unidad de guía de salida para la alineación de salida.

Objetos de ajuste: Offset tamaño compl., SRA3 short edge feed, A3 short edge feed, SRA4 short edge feed, A4 long edge feed, A4 short edge feed, A5 long edge feed, B4 short edge feed, B5 long edge feed, 8K short edge feed, 16K long edge feed, 12 18 short edge feed, 11 17 short edge feed, 9 11 long edge feed, 8,5 11 long edge feed, 8,5 11 short edge feed, 8,5 14 short edge feed, 8 13 short edge feed, 13 19 short edge feed, B5 short edge feed, A6 short edge feed / Postal, SRA4 long edge feed, B6 short edge feed, 16K short edge feed, Personalizado (de 380 a 488 mm), Personalizado (de 220 a 379 mm), Personalizado (de 139 a 219 mm)

AVISO

  • Este ajuste solo es eficaz con el papel cuyo ancho en dirección transversal a la alimentación es de 182 mm o más (B5 short edge feed) en entrega directa o de 210 mm (A4 long edge feed) o más en entrega desplazada.

AVISO

  • Asegúrese de acabar Aj u/acabado con grap (Ppal) - Ajuste anchura papel grapado antes de llevar a cabo este ajuste.

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

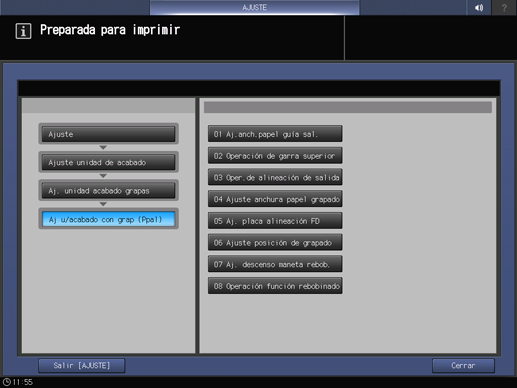

  2. Pulse Ajuste unidad de acabado, Aj. unidad acabado grapas, Aj u/acabado con grap (Ppal) y Aj. anch.papel guía sal. de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione esa bandeja. Si se selecciona Clasif. con desp. en el paso 6, seleccione un tamaño de papel de 210 mm o más (A4 long edge feed).

  6. Para Configuración de salida, seleccione Clasificar o Clasificar con desplazamiento.

  7. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  8. Compruebe la falta de alineación (a) de las hojas entregadas a la bandeja principal.

    Compruebe los errores de alineación entre el papel impreso y las guías de salida en la operación para realizar una estimación de la cantidad de ajuste.
    Tolerancia: a = hasta +1 mm de la anchura del papel

  9. Pulse Salir ModoImpr para volver a la pantalla Aj.ancho papel guía salida.

  10. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

    • explicación adicionalRango de ajuste: de -50 (Ancho) a +50 (Estrecho) (1 paso = 0,1 mm)

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalSi se define un ancho demasiado ajustado, el papel impreso puede quedar desalineado en la dirección de alimentación del papel.

  11. Pulse Definir para modificar el ajuste con los datos actuales.

  12. Repita los pasos del 4 al 11 hasta obtener el resultado deseado.

  13. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Aj. ud. acabado con grapas (Ppal).
