Ajuste de corte lateral

Ajuste el corte lateral en la unidad de corte TU-503 instalada en la grapadora en lomo SD-513.

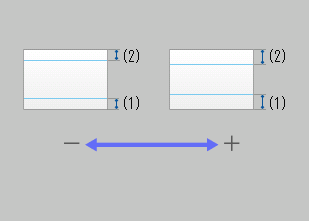

Objetos de ajuste: Frontal, Posterior

1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

2. Pulse Ajuste unidad de acabado, Ajuste de SD y Ajuste de corte lateral de forma consecutiva.

3. Seleccione Frontal o Posterior.

4. Pulse Modo impresión.

5. Cargue papel A3 short edge feed o papel 11 17 short edge feed en cualquier bandeja y, a continuación, seleccione el botón de esa bandeja.

6. Pulse Inicio en el panel de control.

   Se imprimirá un modelo de prueba.

7. Mida la longitud del papel impreso, "a", y compruebe la diferencia entre el valor medido y el valor de ajuste.

   Tolerancia: a = valor de configuración -a = ± 0,5 mm o menos

8. Si se requiere algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste de corte lateral.

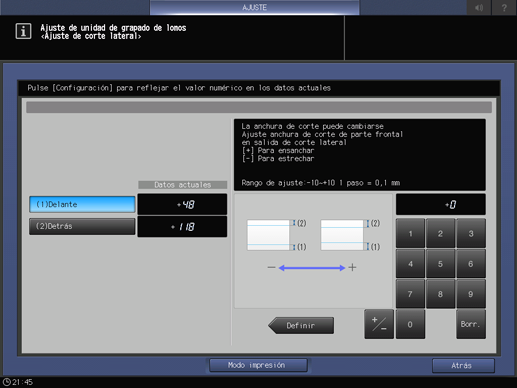

9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

   • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

   • explicación adicionalPulse Definir para cambiar el valor actual.

   • explicación adicionalRango de ajuste: de -10 (Para estrechar) a +10 (Para ensanchar) (1 paso = 0,1 mm)



10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

11. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste de SD.
