Ajuste de recorte

Permite ajustar el ancho de recorte establecido por la Grapadora en lomo SD‑506. El ancho de recorte debe ser superior a 2 mm; de lo contrario, es posible que la operación de recorte no pueda realizarse adecuadamente.

Objetos de ajuste: Offset tamaño compl., SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Personalizado (de 380 a 463 mm), Personalizado (de 257 a 379 mm)

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

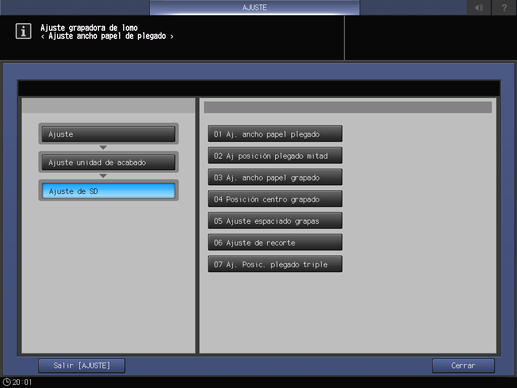

  2. Pulse Ajuste unidad de acabado, Ajuste de SD y Ajuste de recorte de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

    AVISO

    • Si no se extrae la bandeja de la grapadora en lomo, la máquina no comienza a imprimir incluso si se pulsa Inicio en el panel de control. Asegúrese de extraer la bandeja de la grapadora en lomo.

  7. Compruebe el recorte (a) del papel impreso.

    Tolerancia: a = 2 mm o más

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste de recorte.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalRango de ajuste: de -400 (Para estrechar) a +400 (Para ensanchar) (1 paso = 0,1 mm)

    • explicación adicionalIntroduzca el valor para que la papel de portada se recorte 2,0 mm o más. Si el ancho de recorte es inferior a 2 mm, es posible que la operación de recorte no pueda realizarse adecuadamente.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste de SD.
