Ajuste desplazamiento grapa

Ajuste la posición de las grapas en la grapadora en lomo SD-513. Reduzca la desalineación entre las posiciones de grapado y la línea de plegado.

1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

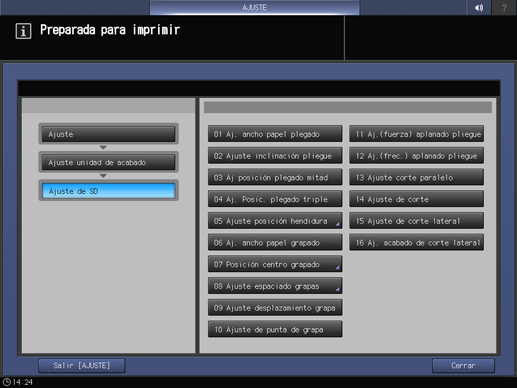

2. Pulse Ajuste unidad de acabado, Ajuste de SD y Ajuste desplazamiento grapa de forma consecutiva.

3. Pulse Modo impresión.

4. Cargue papel A3 short edge feed o papel 11 17 short edge feed en cualquier bandeja y, a continuación, seleccione el botón de esa bandeja.

5. Pulse Inicio en el panel de control.

   Se imprimirá un modelo de prueba.

6. Mida la desalineación (a) entre la línea de plegado y las posiciones de grapado.

   Tolerancia: a = ± 1 mm

7. Pulse Salir ModoImpr para volver a la pantalla Ajuste desplazamiento grapa.

8. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

   • explicación adicionalRango de ajuste: de -10 (Para mover a la izquierda) a +10 (Para mover a la derecha) (1 paso = 0,1 mm)

   • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

9. Pulse Definir para cambiar el valor actual.

10. Repita los pasos del 3 al 9 hasta obtener el resultado deseado.

11. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste de SD.
