Eliminación de atascos de papel
Notas sobre cómo eliminar los atascos de papel
En este apartado se recogen los puntos que se deben tener en cuenta al eliminar atascos de papel. Asegúrese de leer este apartado antes de intentar eliminar un atasco de papel.
No apague el Interruptor de alimentación principal ni Interruptor de alimentación secundario al solucionar atascos de papel. Si lo hace, dificultará la extracción de la bandeja o la Unidad de fijación de transferencia.
La Palanca [M1] que extrae la Unidad de fijación de transferencia se inclina hacia la derecha y no puede extraer la Unidad de fijación de transferencia si hay un atasco en la sección de entrada o salida de alimentación de papel de la máquina. En ningún caso intente inclinar a la fuerza la Palanca [M1].
Tenga cuidado para no rasgar el papel o dejar restos de papel en la máquina al eliminar el atasco de papel.
Pantalla | Precaución/Advertencia durante el trabajo |
|---|---|
  |
|
Podría sufrir quemaduras. | |
NO toque la parte de fusión de la unidad de transferencia de fusión. Tenga especial cuidado al retirar la unidad de transferencia de fusión o al abrir la parte de fusión. | |
  |
|
Puede sufrir lesiones. | |
NO ponga las manos ni los brazos entre el cuerpo principal y la unidad de transferencia de fusión. | |
Tocar los terminales de conexión de las piezas eléctricas puede dañar la máquina o causar problemas inesperados. No intente realizar el mantenimiento de la máquina usted mismo, póngase en contacto con nuestro servicio de asistencia técnica. | |
|
|
Riesgo de lesiones debido a las grapas atascadas. | |
Tenga cuidado al eliminar los atascos de grapas. | |
¡Las grapas están afiladas! | |
|
|
Podría sufrir quemaduras. | |
NO toque la unidad del depósito de fusión. | |
Tenga especial cuidado al colocar en su lugar la unidad del depósito de adhesivo. |
PRECAUCIÓN: Temperatura elevada. QuemadurasCuando intente extraer el Apilador de la Unidad de acabado FS-532 o la Unidad de acabado FS-541 para solucionar un atasco de papel, es posible que quede bloqueado y no pueda extraerlo.
_MJA031398C_D.png)
Se puede dar el caso también de, al intentar darle la vuelta al Apilador extraído, esté bloqueado y no se pueda volver a poner en su posición original.
_MCO031528B_D.png)

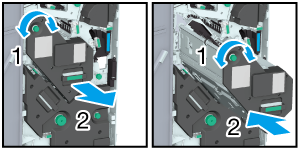

En cualquier de estos casos, gire el Mando [FS8] del Apilador. Esto liberará el bloqueo y permitirá las operaciones.
_MCO031529B_D.png)
Referencia
- Es posible que se muestren también códigos de atasco en la zona de visualización de mensajes de la pantalla [Posición atasco]. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.
¿Cómo eliminar atascos de papel?
1
Pulse [Ilustración] en la pantalla [Posición atasco].
Se visualiza la pantalla [Ilustración].
Si hay varias ilustraciones, pulse [Siguiente] para saber cómo eliminar el atasco de papel.
Para volver a la pantalla de la [Posición atasco], pulse [Pos.atasco].
2
Elimine el atasco de papel conforme a las instrucciones facilitadas en pantalla.
NOTA
- Asegúrese de confirmar la posición de la etiqueta de advertencia antes de eliminar el atasco de papel. Para obtener más información, consulte [Información de seguridad] del manual del folleto.
3
Una vez completado el proceso, el visualizador volverá a la pantalla [UN.PRINC.].
Si hay varios atascos de papel, volverá a la pantalla [Posición atasco] y se mostrará el punto donde se encuentra el atasco que se debe eliminar. Repita el Paso 1 y el Paso 2 hasta que estén despejados todos los puntos. Una vez eliminados todos los atascos de papel, el visualizador volverá a la pantalla [UN.PRINC.].
