Carga de papel de pequeño tamaño en la Unidad de alimentación de papel PF-712 / Unidad de alimentación de papel PF-713

Abra las Guías de tamaño pequeño y cargue el papel de tamaño pequeño en la Unidad de alimentación de papel PF-712/Unidad de alimentación de papel PF-713.

La anchura mínima de las Guías laterales de la Unidad de alimentación de papel PF-712 / Unidad de alimentación de papel PF-713 es de 139,7 mm. Para cargar papel de anchura inferior a la mínima, abra las Guías de tamaño pequeño.

NOTA

• Si la máquina no está encendida, no se puede extraer la bandeja. Encienda el Interruptor de alimentación secundario. Para obtener más información, consulte Encendido del sistema.
• No extraiga varias bandejas al mismo tiempo. La máquina podría caerse.
• El papel de tamaño pequeño solo se puede cargar en la 1.ª unidad de alimentación de papel.

Sugerencias

• No abra las Guías de tamaño pequeño cuando cargue papel más ancho que la anchura mínima de las Guías laterales.
• Abra las dos Guías de tamaño pequeño cuando utilice las Guías de tamaño pequeño. No cargue el papel de manera que una sola de ellas esté abierta.

1

Extraiga la bandeja donde va a cargar el papel.

2

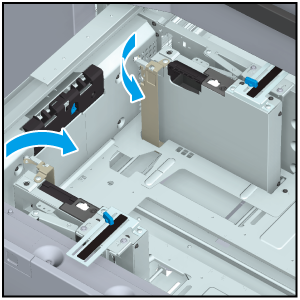

Abra cada una de las Guías de tamaño pequeño de las Guías laterales delanteras y traseras hacia dentro.

3

Deslice las Palanca de fijación la placa de sujeción de papel (2 posiciones) hacia la izquierda y bloquéelas.

4

Coloque el papel con la cara de impresión hacia arriba y alineado con el lado izquierdo de la bandeja.

• Cargue el papel de manera que quede alineado con el lado izquierdo de la bandeja.

NOTA

• Tenga cuidado de que el papel cargado no supere las líneas de altura máxima de la pila que aparecen en las Guías de tamaño pequeño.

5

Mueva las Guías laterales y alinee las Guías de tamaño pequeño con el papel.

• Gire los Mandos de bloqueo de la guía lateral de las Guías laterales en sentido antihorario para aflojarlos.

• Presione hacia abajo la Palanca de liberación del bloqueo de las guías laterales de las Guías laterales delanteras y alinee las Guías de tamaño pequeño con el papel.

6

Gire los Mandos de bloqueo de la guía lateral de las Guías laterales en sentido horario y bloquee las Guías de tamaño pequeño.

7

Alinee la Placa de guía posterior con el papel.

• Sujete la Palanca de liberación del bloqueo de la guía del borde posterior de la Placa de guía posterior y colóquela contra el papel.

NOTA

• Asegúrese de que la Placa de guía posterior esté colocada firmemente contra el papel. Si queda algo de espacio entre la Placa de guía posterior y el papel, la máquina no podrá detectar correctamente el tamaño de papel, lo cual puede provocar un atasco de papel o un fallo de la máquina.

8

Introduzca la bandeja con firmeza hasta el fondo.

El indicador de papel restante cambia de "" a "".
