Antes del corte de tarjetas
Descripción general
Para cortar el papel a un tamaño de tarjeta con la Unidad de corte TU-510, compruebe de antemano los siguientes contenidos y cambie los ajustes del Separador de tareas JS-507 según sea necesario.
1. Tamaño vertical de la tarjeta
Cambie la posición de la Placa de separación en función de si el tamaño vertical de la tarjeta es de 85 mm o más.
Para obtener más información, consulte el siguiente procedimiento.
2. Número de filas para el corte de tarjetas
Cambie la posición de la Placa de separación al tipo de 2 hileras o al tipo de 3 hileras dependiendo de los ajustes de corte de la tarjeta.
Para obtener más información, consulte el siguiente procedimiento.
Procedimiento (cambio de la posición de la Placa de separación en el Separador de tareas JS-507)
1
Abra la Puerta lateral derecha de la unidad de corte y la Puerta lateral izquierda de la unidad de corte de la Unidad de corte TU-510.

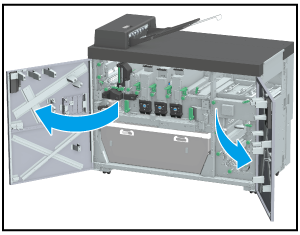

_MCO031510D_D.png)
2
Incline la Palanca [TU4] hacia la izquierda y la Palanca [TU5] hacia la derecha y, a continuación, extraiga el bastidor de transporte.

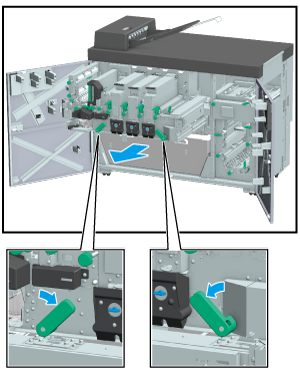

_MCO031511E_D.png)
3
Mueva la Palanca de bloqueo [TU6] como se muestra en la figura y fije el bastidor de transporte.

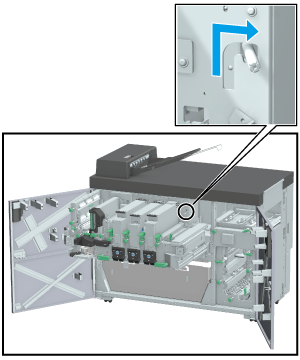

_MCO031512D_D.png)
4
Mantenga pulsada Palanca [TU18] y abra la unidad de corte de tarjetas por la parte superior izquierda.
_MCO031513D_D.png)
5
Abra la Palanca [TU20] por la izquierda.

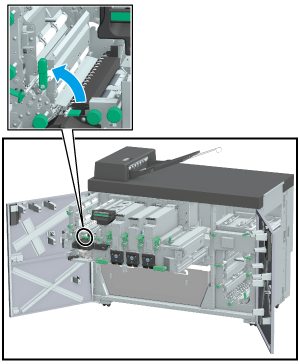

_MCO031514D_D.png)
6

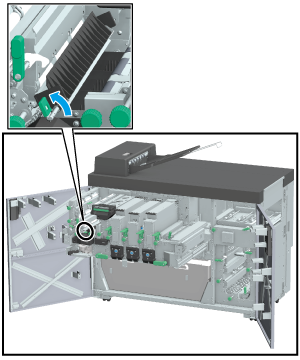

Abra la Palanca [JS1] por la izquierda.
_MCO031515D_D.png)
7

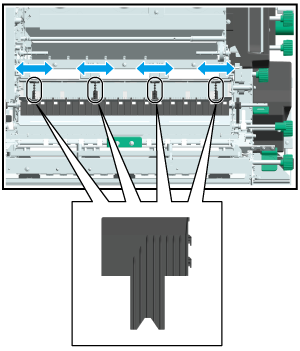

Vuelva a colocar la Placa de separación (cuatro unidades).
_MCO031516C_D.png)
Si la tarjeta tiene un ancho de 85 mm, mueva la Placa de separación hacia el centro del trayecto de transporte del papel.
Si la tarjeta tiene un ancho de 86 mm, mueva la Placa de separación hacia fuera del trayecto de transporte del papel.
8
Cierre la Palanca [JS1] y la Palanca [TU20]. A continuación, mantenga pulsada la Palanca [TU18] y vuelva a colocar la unidad de corte en dirección transversal en su posición original.
9
Vuelva a colocar la Palanca de bloqueo [TU6] en su posición original.
10
Empuje el estante de transporte hacia el interior y vuelva a colocarlo en su posición original. A continuación, vuelva a poner la Palanca [TU4] a la derecha y la Palanca [TU5] a la izquierda.
11
Cierre la Puerta lateral derecha de la unidad de corte y la Puerta lateral izquierda de la unidad de corte.
Procedimiento (cambio de la posición de la Placa de separación en la Bandeja tarjetas)
1
Abra la Puerta de la bandeja para tarjetas de la Unidad de corte TU-510 y extraiga la Bandeja tarjetas.

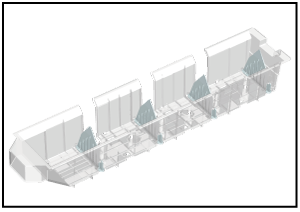

_MCO031517C_D.png)
2
Desplace las dos placas de separación centrales de la Placa de separación (cuatro placas) de la Bandeja tarjetas.

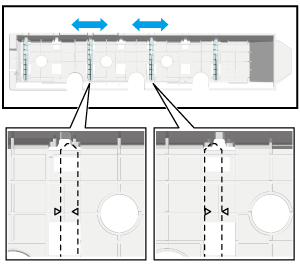

_MCO031518C_D.png)
Si la tarjeta tiene un ancho de 85 mm, mueva la Placa de separación hacia el centro del trayecto de transporte del papel (solo debe quedar a la vista la marca + exterior).
Si la tarjeta tiene un ancho superior a 86 mm, mueva la Placa de separación hacia fuera del trayecto de transporte del papel (solo debe quedar a la vista la marca + interior).
3
Vuelva a colocar la Bandeja tarjetas en su posición original y cierre la Puerta de la bandeja para tarjetas.
Procedimiento (cambio de la posición de la Placa de separación al tipo de 2 filas o al tipo de 3 filas)
NOTA
- Antes de iniciar esta tarea, asegúrese de que todas las puertas de la Unidad de corte TU-510 estén cerradas.
1

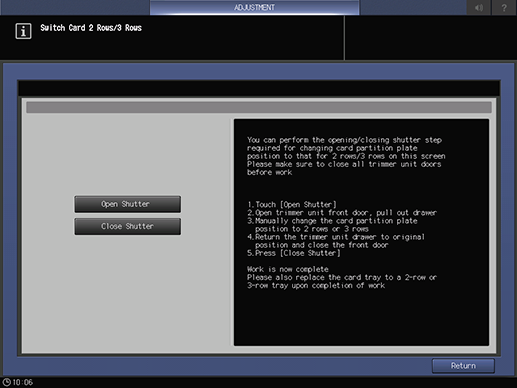

Pulse [Ajuste] en la pantalla [UN.PRINC.] y abra [Ajuste unidad de acabado] - [Ajuste de la unidad de corte] - [Camb. tarj. 2 filas/3 filas].
2
Pulse [Abrir obturador].
3
Extraiga la rejilla de transporte y abra el Separador de tareas JS-507 consultando los pasos 1 a 6 de Procedimiento (cambio de la posición de la Placa de separación en el Separador de tareas JS-507).
4
Retire de una vez todas las Placa de separación ajustadas.
5
Coloque la Placa de separación en la posición de 2 o 3 filas.

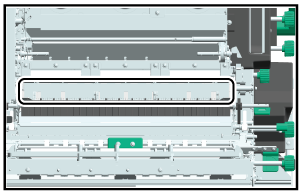

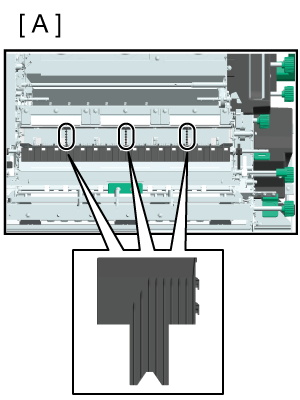

Para cambiar al tipo de 2 filas, coloque la Placa de separación (3 piezas) como se muestra en la Fig. A.
Para cambiar al tipo de 3 filas, coloque Placa de separación (4 piezas) como se muestra en la Fig. B.
6
Vuelva a colocar el bastidor de transporte en su posición inicial, consultando los pasos 8 a 11 de Procedimiento (cambio de la posición de la Placa de separación en el Separador de tareas JS-507).
7
Pulse [Cerrar obturador] en Panel táctil.
8
Abra la Puerta de la bandeja para tarjetas de la Unidad de corte TU-510 y extraiga la Bandeja tarjetas.
9
Sustituya la Bandeja tarjetas por una para el tipo de 2 o 3 filas, vuelva a colocarla en la posición inicial y cierre la Puerta de la bandeja para tarjetas.
NOTA
- Si le resulta difícil cambiar la Placa de separación, póngase en contacto con su representante de servicio al cliente.
