Carga de sobres en la Unidad de alimentación de papel PF-712 / Unidad de alimentación de papel PF-713
Descripción general
Cargue los sobres en la Unidad de alimentación de papel PF-712/Unidad de alimentación de papel PF-713.
- A: Vertical B: Horizontal
_MCO031493D.png)
- Tamaño disponible
Ancho de 100 mm a 245 mm*, largo de 135 mm a 375 mm / Ancho de 3,94" a 9,65", largo de 5,31" a 14,76"
*: Rango disponible de las Guías laterales auxiliares: de 100 mm a 139 mm a lo ancho
- Tamaños recomendados (sin solapas)
Estándar | Tamaño | Ancho | Largo |
|---|---|---|---|
Norma japonesa | K2 | 240 mm / 9,45" | 332 mm / 13,07" |
N3 | 120 mm / 4,72" | 235 mm / 9,25" | |
Estándar Norteamérica | 6 e 9 1/2 | 241 mm / 9,49" | 152 mm / 5,98" |
Estándar ISO | C5 | 229 mm / 9,02" | 162 mm / 6,38" |
C6/C5 | 229 mm / 9,02" | 114 mm / 4,49"* |
*: Debe tener una longitud mínima de 148 mm con la solapa abierta.
- Capacidad de carga
100 hojas (50 hojas para sobres K0 y K1)
La diferencia de altura por encima del sobre debe ser de 10 mm/0,39" o menos.
- Sobres no disponibles
Sobres con ventana
Sobres con cinta de doble cara y papel antiadhesivo en la solapa
NOTA
- Se recomienda que utilice sobres con unión en un lado (A) o con unión en dos lados (B). Si la pestaña adhesiva se superpone con la cara impresa, la impresión puede resultar atenuada.
_MCO031543A.png)
NOTA
- Si la máquina no está encendida, no se puede extraer la bandeja. Encienda el Interruptor de alimentación secundario. Para obtener más información, consulte Encendido del sistema.
- No extraiga varias bandejas al mismo tiempo. La máquina podría caerse.
- Los sobres solo se pueden cargar en la Bandeja inferior (Bandeja 3) de la 1.ª unidad de alimentación de papel.
Procedimiento (para sobres de menos de 139,7 mm / 5,5" de ancho)
1
Extraiga la bandeja para cargar los sobres.
_MCO031331B_Map.png)
2
Abra cada una de las Guías de tamaño pequeño de las Guías laterales delanteras y traseras hacia dentro.
_MCO031345B_CypMap.png)
3
Inserte y fije las Guías laterales auxiliares (2 unidades) en los tornillos de posicionamiento de las Guías laterales.
_MCO031506A_CypMap.png)
Si los tornillos de posicionamiento no están fijados, póngase en contacto con su representante del servicio al cliente.
Fije las guías de manera que la marca A quede dirigida como se muestra en la figura.
4

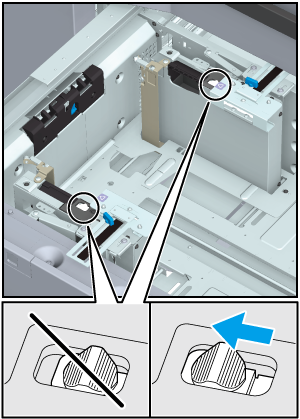

Deslice las Palanca de fijación la placa de sujeción de papel (2 posiciones) hacia la izquierda y bloquéelas.
_MCO031507A_CypMap.png)
5
Afloje los Mandos de bloqueo de la guía lateral de las Guías laterales de la bandeja.
6
Cargue los sobres en la bandeja con la cara de impresión hacia arriba.
-V21_MCO032443D_CypMap.png)
Cargue los sobres contra la parte superior de la bandeja de manera que las solapas abiertas queden en el lado derecho.
7
Alinee las Guías laterales de la bandeja con los sobres, gire los Mandos de bloqueo de la guía lateral y fíjelos.
8
Alinee la Placa de guía posterior de la bandeja con los sobres.
9
Introduzca la bandeja con firmeza hasta el fondo.
Procedimiento (para sobres de anchura superior a 139,7 mm)
1
Extraiga la bandeja para cargar los sobres.
2
Cargue los sobres en la bandeja con la cara de impresión hacia arriba.
_MCO031509B_CypMap.png)
Cargue los sobres contra la parte superior de la bandeja de manera que las solapas abiertas queden en el lado derecho.
Si las Guías laterales auxiliares están instaladas, retírelas. No es necesario que quite los tornillos de posicionamiento.
3
Alinee las Guías laterales de la bandeja con los sobres, gire los Mandos de bloqueo de la guía lateral y fíjelos.
4
Alinee la Placa de guía posterior de la bandeja con los sobres.
5
Introduzca la bandeja con firmeza hasta el fondo.
