Carga de papel separador en la Unidad de alimentación de papel PF-812
Descripción general
Cargue papel separador en la Unidad de alimentación de papel PF-812.
Las Guías laterales auxiliares son necesarias para cargar el papel separador. Colóquelas en la bandeja superior, la intermedia o la inferior.
Ejemplo: Insertar tres hojas de papel separador en tres juegos de impresión (en total 9 hojas)
Dirección de carga de la bandeja | Cómo se apila el papel separador | Juego de impresión |
|---|---|---|
 |  |  |
A: Parte posterior B: Parte frontal | A: Cara impresa o por imprimir B: 1.er papel separador C: 2.º papel separador D: 3.er papel separador | A: 1.er papel separador B: 2.º papel separador C: 3.er papel separador D: juego de impresión de 3 copias |
Es posible expulsar automáticamente el papel restante que no se haya utilizado para imprimir de un juego de papel separador cargado en la bandeja.
Por ejemplo, si se carga un único juego de 5 hojas (5 hojas de papel separador) y solo se utilizan tres hojas, las hojas restantes se expulsarán como se muestra en la figura siguiente.
Original | Papel | Salida | |
|---|---|---|---|
 |  | Imprime tres hojas de papel separador | Las hojas cuatro y cinco del papel separador se expulsan automáticamente |
 |  | ||
Procedimiento (colocación de las Guías laterales auxiliares en la bandeja)
1
Extraiga la bandeja donde va a cargar el papel separador.
2
Inserte y fije las Guías laterales auxiliares (2 unidades) en los tornillos de posicionamiento de las Guías laterales (izquierda).
Si los tornillos de posicionamiento no están fijados, póngase en contacto con su representante del servicio al cliente.
Fije las guías de manera que la marca A quede dirigida como se muestra en la figura.

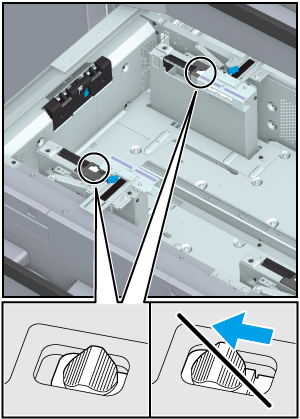

No mueva la Palanca de fijación la placa de sujeción de papel (2 posiciones) de la posición en el lado de la Placa de guía posterior. Si la mueve hacia fuera podría alterarse el rendimiento de alimentación del papel.
_MCO032332A_D.png)
_MCO032328A_D.png)
Procedimiento (carga de papel separador en las bandejas)
1
Extraiga la bandeja.
Extraiga la bandeja donde va a colocar el papel separador.
2
Afloje los Mandos de bloqueo de la guía lateral de las Guías laterales (izquierda) de la bandeja.
3

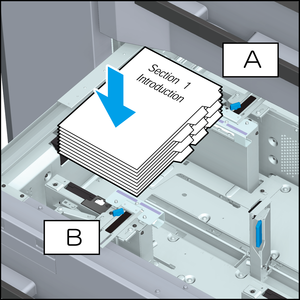

Cargue el papel separador en la bandeja.
A: parte posterior, B: parte frontal
NOTA
- Tenga cuidado de no sobrepasar las líneas de altura máxima de apilado que aparecen en las Guías laterales (izquierda) de la bandeja al cargar el papel.
4
Alinee las Guías laterales (izquierda) con el papel separador, gire los Mandos de bloqueo de la guía lateral y bloquéelos.
NOTA
- Asegúrese de que las Guías laterales y la Placa de guía posterior estén colocadas firmemente contra el papel separador. Si el papel separador queda distorsionado porque hay un espacio de 1 mm / 0,04" o más, o si el papel queda demasiado justo entre las guías, podría producirse un error de alimentación de papel.
5
Alinee la Placa de guía posterior con el papel separador.
6
Introduzca la bandeja con firmeza hasta el fondo.
