Carga de papel para pancartas en la Unidad de gran capacidad LU-208XL

Cargue el papel para pancartas en la Unidad de gran capacidad LU-208XL.

Si se carga papel con distintas especificaciones, debe cambiarse la configuración del papel de la unidad de gran capacidad.

Para obtener más información sobre la configuración del papel, consulte [Configuración pap.].

NOTA

• Si la máquina no está encendida, la Plataforma inferior de la bandeja no funciona. Encienda el Interruptor de alimentación secundario. Para obtener más información, consulte Encendido del sistema.

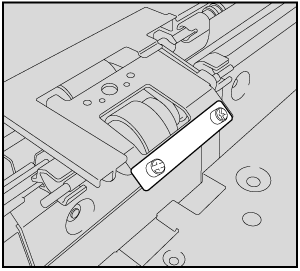

Si se produce un error de alimentación de papel debido al tipo, el tamaño o el peso del papel utilizado, como se muestra en la figura siguiente, es posible mejorar el rendimiento de alimentación de papel fijando los pesos suministrados en el rodillo de recogida. El ajuste se realiza cambiando el número de pesos. Al cargar papel continuo con un peso superior a 257 g/m² y una longitud de hasta 539 mm en la Unidad de gran capacidad LU-208XL, coloque 1 placa de peso (grande) por adelantado y ajuste el número de placas de peso.

1

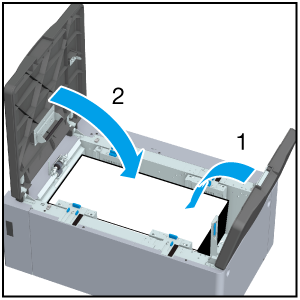

Abra la Puerta superior (izquierda) y la Puerta superior (derecha).

La Plataforma inferior de la bandeja descenderá.

Continúe en el paso 6 si va a cargar papel del mismo tamaño.

Continúe en el paso 2 si va a cargar papel de tamaño distinto.

2

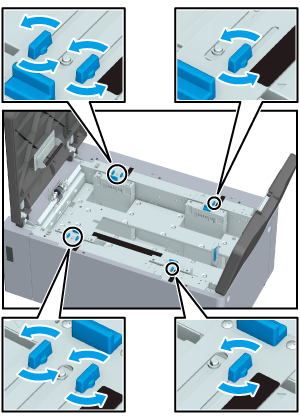

Gire los Mandos de la guía lateral (4 posiciones) de las Guías laterales (izquierda) y los Mandos de la guía lateral (2 posiciones) de las Guías laterales (derecha) en sentido antihorario para aflojarlos.

3

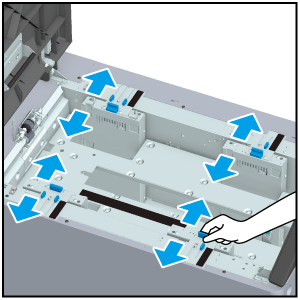

Mueva las Guías laterales (izquierda) y las Guías laterales (derecha) de acuerdo con el Indicador de tamaño de papel de la parte superior de cada placa guía.

4

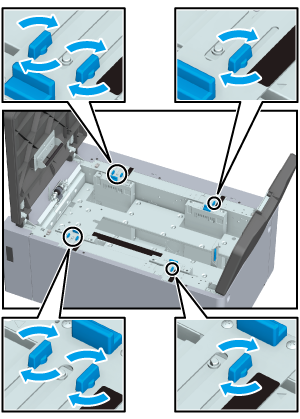

Gire los Mandos de la guía lateral (4 posiciones) de las Guías laterales (izquierda) y los Mandos de la guía lateral (2 posiciones) de las Guías laterales (derecha) en sentido horario para bloquearlos.

• Ajuste las posiciones de las Guías laterales (izquierda) y las Guías laterales (derecha) de forma que no se desvíen.

5

Ajuste la posición de la Guía posterior.

• Mientras mantiene pulsada la Palanca de liberación del bloqueo de la guía del borde posterior, mueva la Guía posterior de acuerdo con el Indicador de tamaño de papel de la Plataforma inferior de la bandeja.

6

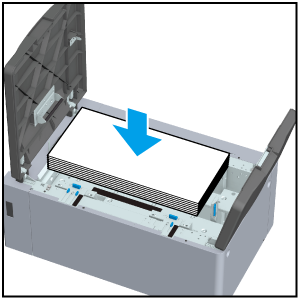

Coloque el papel con la cara de impresión hacia arriba.

7

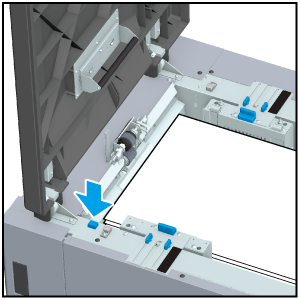

Pulse el Botón de descenso de la plataforma inferior de la bandeja.

NOTA

• Si la máquina no está encendida, la bandeja no funcionará aunque se pulse el Botón de descenso de la plataforma inferior de la bandeja.
• El número de hojas de papel para pancartas que se puede cargar está limitado a 1.000 hojas de papel normal o 500 hojas (128 g/m²/34 lb Bond) de papel couché.

8

Continúe para cargar el papel.

NOTA

• Tenga cuidado de no sobrepasar las líneas de la etiqueta de límite superior de papel que aparece en las Guías laterales (izquierda) al cargar el papel.
• Compruebe que la Guía posterior esté alineada con el papel cargado. Si hay un espacio entre la Guía posterior y el papel, o el espacio es demasiado estrecho, pueden producirse atascos de papel y fallos de funcionamiento.
• Si se cargan demasiadas hojas de papel, la indicación de papeles restantes será "" aunque la Puerta superior (derecha) y la Puerta superior (izquierda) estén cerradas. Reduzca la cantidad de papel para pancartas a cargar según corresponda.

9

Cierre la Puerta superior (derecha) y la Puerta superior (izquierda).

10

El indicador de papel restante cambia de "" a "".
