Carga de sobres en la Unidad de gran capacidad LU-208 / Unidad de gran capacidad LU-208XL

Descripción general
Procedimiento (para el sobre K2)
Procedimiento (para sobre N4 o N3)
Procedimiento (para sobres K1 o K0)
Procedimiento (para sobres C5, C6/C5 o 6 x 9 1/2)

Descripción general

Cargue los sobres en la Unidad de gran capacidad LU-208/Unidad de gran capacidad LU-208XL.

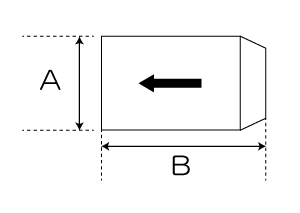

- A: Vertical B: Horizontal

- Tamaño disponible

Ancho de 100 mm a 245 mm, largo de 148 mm a 375 mm / Ancho de 3,94" a 9,65", largo de 5,83" a 14,76"

- Tamaños recomendados (sin solapas)

Estándar

Tamaño

Ancho

Largo

Norma japonesa

K2

240 mm / 9,45"

332 mm / 13,07"

N3

120 mm / 4,72"

235 mm / 9,25"

N4

90 mm / 3,54"

205 mm / 8,07"

Estándar Norteamérica

6 e 9 1/2

241 mm / 9,49"

152 mm / 5,98"

Estándar ISO

C5

229 mm / 9,02"

162 mm / 6,38"

C6/C5

229 mm / 9,02"

114 mm / 4,49"*

*: Debe tener una longitud mínima de 148 mm con la solapa abierta.

- Capacidad de carga

100 hojas (50 hojas para sobres K0 y K1)

La diferencia de altura por encima del sobre debe ser de 10 mm/0,39" o menos.

- Sobres no disponibles

  • Sobres con ventana

  • Sobres con cinta de doble cara y papel antiadhesivo en la solapa

NOTA
  • Se recomienda que utilice sobres con unión en un lado (A) o con unión en dos lados (B). Si la pestaña adhesiva se superpone con la cara impresa, la impresión puede resultar atenuada.
NOTA
  • Si la máquina no está encendida, la Plataforma inferior de la bandeja no funciona. Encienda el Interruptor de alimentación secundario. Para obtener más información, consulte Encendido del sistema.
Sugerencias
  • La descripción de este apartado utiliza la Unidad de gran capacidad LU-208 como ejemplo.

Procedimiento (para el sobre K2)

1

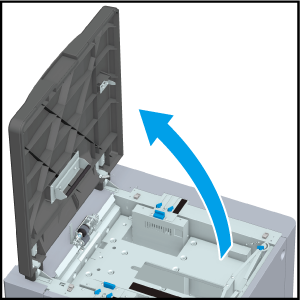

Abra Puerta superior.

  • La Plataforma inferior de la bandeja descenderá.

NOTA
  • Si la máquina no está encendida, la Plataforma inferior de la bandeja no bajará.
2

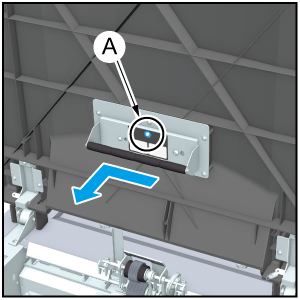

Empuje el Pin de bloqueo (A en la figura) hasta el fondo y deslice el Soporte de papel lateralmente para sacarlo.
3

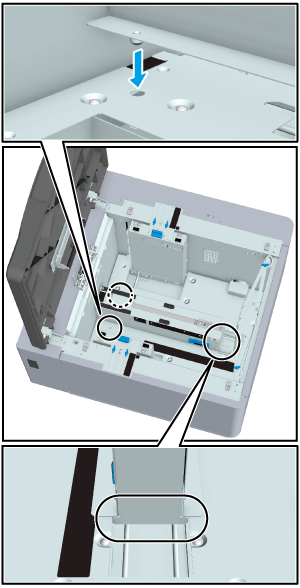

Coloque la Guía auxiliar inferior del Kit de montaje MK-746 en la Plataforma inferior de la bandeja y fíjela con el pasador de posicionamiento.

  • Instale la pieza de retención de la Guía auxiliar inferior alineándola con la ranura de la Plataforma inferior de la bandeja.

4

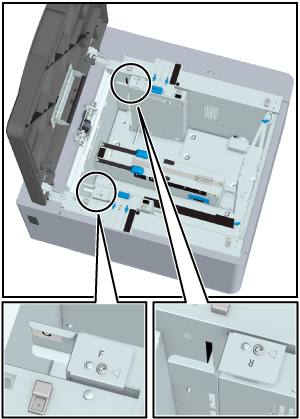

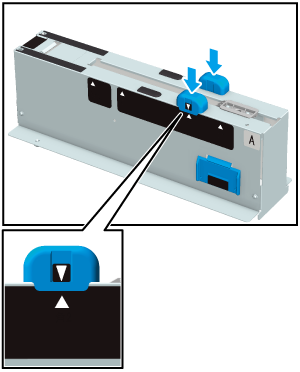

Fije la Parte de elevación trasera (2 unidades) a la Guía auxiliar inferior en la posición de la figura (2.ª por la derecha).

  • Alinee la marca , de la Parte de elevación trasera con la marca + de la Guía auxiliar inferior.

5

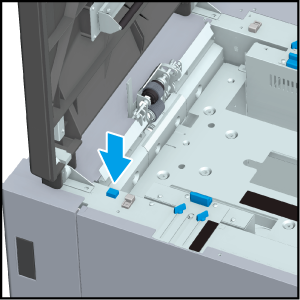

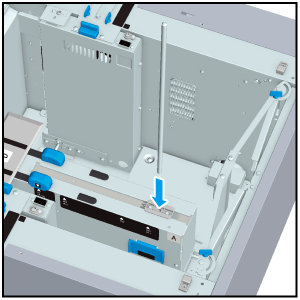

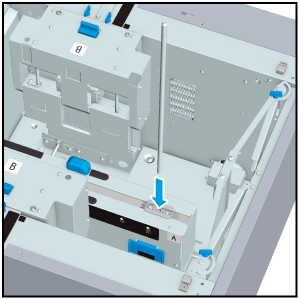

Fije el Eje de guía trasera a la parte trasera de la base guía de la Guía auxiliar inferior.
6

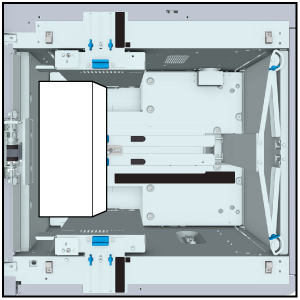

Cargue los sobres en la bandeja con la cara de impresión hacia arriba.

  • Cargue los sobres abiertos contra el lado izquierdo de la bandeja de manera que las solapas abiertas queden en el lado derecho.

  • Al cargarlos, doble los sobres para que no queden colgando.

7
Alinee el Eje de guía trasera con los sobres.
8
Alinee las Guías laterales con los sobres, gire los Mandos de la guía lateral, y fíjelos.
9
Cierre la Puerta superior.

Si se produce un error cuando se cargan unos pocos sobres de 80 g/m2/21 lb Bond de peso o menos, siga el procedimiento siguiente.

1. Retire la Parte de elevación delantera del lateral de la Guía auxiliar inferior.

2. Inserte la Parte de elevación delantera hasta el fondo en la Guía auxiliar inferior.

Procedimiento (para sobre N4 o N3)

1
Abra Puerta superior.

  • La Plataforma inferior de la bandeja descenderá.

NOTA
  • Si la máquina no está encendida, la Plataforma inferior de la bandeja no bajará.
2
Pulse el Botón de descenso de la plataforma inferior de la bandeja y baje la Plataforma inferior de la bandeja a la posición más baja.
3
Consulte los pasos 2 a 3 en Procedimiento (para el sobre K2) para preparar la instalación.
4

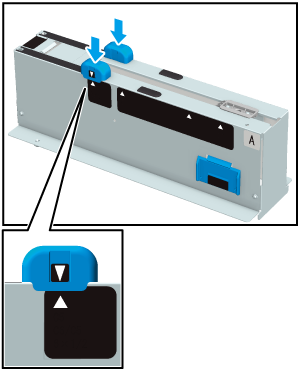

Fije la Parte de elevación trasera (2 unidades) a la Guía auxiliar inferior en la posición de la figura (2.ª desde la izquierda).

  • Alinee la marca , de la Parte de elevación trasera con la marca + de la Guía auxiliar inferior.

5
Instale la Guía auxiliar lateral en las Guías laterales de la Unidad de gran capacidad LU-208 / Unidad de gran capacidad LU-208XL.

  • Instálela de forma que los orificios de instalación de la Guía auxiliar lateral encajen con los tornillos de posicionamiento de las Guías laterales.

NOTA
  • Instale la Plataforma inferior de la bandeja de modo que quede en la posición más baja.
6
Fije el Eje de guía trasera a la parte trasera de la base guía de la Guía auxiliar inferior.
7
Cargue los sobres en la bandeja con la cara de impresión hacia arriba.

  • Cargue los sobres abiertos contra el lado izquierdo de la bandeja de manera que las solapas abiertas queden en el lado derecho.

8
Alinee el Eje de guía trasera con los sobres.
9
Alinee las Guías laterales con los sobres, gire los Mandos de la guía lateral, y fíjelos.
10
Cierre la Puerta superior.

Procedimiento (para sobres K1 o K0)

El procedimiento varía en función de la dirección de ondulación y de su magnitud cuando los sobres de destino cuelguen en vertical con sus solapas.

Si los sobres están ondulados con la parte convexa hacia arriba (A en la figura), cárguelos del mismo modo que el papel normal. Para obtener más información sobre la carga, consulte Carga de papel en la Unidad de gran capacidad LU-208 o Carga de papel en la Unidad de gran capacidad LU-208XL.

Si los sobres están ondulados con la parte convexa hacia abajo (B en la figura), cárguelos siguiendo este procedimiento.

1
Consulte los pasos 1 a 3 en Procedimiento (para el sobre K2) para preparar la instalación.
2
Fije la Parte de elevación trasera (2 unidades) a la Guía auxiliar inferior en la posición de la figura (borde derecho).

  • Alinee la marca , de la Parte de elevación trasera con la marca + de la Guía auxiliar inferior.

3

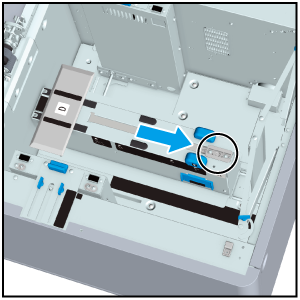

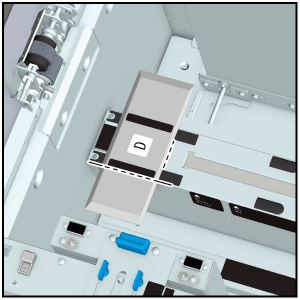

Instale la Placa auxiliar inferior.

  • Alinee y fije la Placa auxiliar inferior en la línea de marcado de la Guía auxiliar inferior y el borde de la lámina de PET de la Placa auxiliar inferior al borde de la Guía auxiliar inferior.

4
Desplace la zona de base de guía trasera hacia el extremo del fondo.

  • Retire el Eje de guía trasera si está instalado.

5
Cargue los sobres en la bandeja con la cara de impresión hacia arriba.

  • Cargue los sobres abiertos contra el lado izquierdo de la bandeja de manera que las solapas abiertas queden en el lado derecho.

  • Al cargarlos, doble los sobres para que no queden colgando.

6
Alinee la Guía posterior de la Unidad de gran capacidad LU-208 / Unidad de gran capacidad LU-208XL con los sobres.
7
Alinee las Guías laterales con los sobres, gire los Mandos de la guía lateral, y fíjelos.
8
Cierre la Puerta superior.

Procedimiento (para sobres C5, C6/C5 o 6 x 9 1/2)

1
Consulte los pasos 1 a 3 en Procedimiento (para el sobre K2) para preparar la instalación.
2
Fije la Parte de elevación trasera (2 unidades) a la Guía auxiliar inferior en la posición de la figura (borde izquierdo).

  • Alinee la marca , de la Parte de elevación trasera con la marca + de la Guía auxiliar inferior.

3
Instale la Guía auxiliar posterior en las Guías laterales de la Unidad de gran capacidad LU-208 / Unidad de gran capacidad LU-208XL.

  • Haga coincidir el orificio de la Guía auxiliar posterior con el pasador de posicionamiento de las Guías laterales.

  • Haga coincidir la muesca de la Guía auxiliar posterior con el collar de posicionamiento de las Guías laterales.

4
Instale la Placa auxiliar inferior.

  • Alinee y fije la Placa auxiliar inferior en la línea de marcado de la Guía auxiliar inferior y el borde de la lámina de PET de la Placa auxiliar inferior al borde de la Guía auxiliar inferior.

  • Dependiendo de la dirección del rizo de los sobres, el rendimiento de la alimentación puede mejorar si no se instala la Placa auxiliar inferior. Para obtener más información, póngase en contacto con el servicio de asistencia técnica.

5

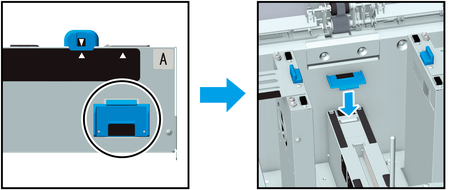

Fije el Eje de guía trasera a la parte trasera de la base guía de la Guía auxiliar inferior.
6
Cargue los sobres en la bandeja con la cara de impresión hacia arriba.

  • Cargue los sobres abiertos contra el lado izquierdo de la bandeja de manera que las solapas abiertas queden en el lado derecho.

7
Alinee el Eje de guía trasera con los sobres.
8
Alinee las Guías laterales con los sobres, gire los Mandos de la guía lateral, y fíjelos.
9
Cierre la Puerta superior.
