Antes de la hendidura

Descripción general
Procedimiento

Descripción general

Si desea crear una hendidura en el papel de 351 g/m2 o más utilizando la Unidad de corte TU-510, reposicione el soporte de ajuste de la Unidad de hendidura CR-102.

Procedimiento

1
Extraiga el bastidor de transporte siguiendo los pasos 1 a 3 de Procedimiento (cambio de la posición de la Placa de separación en el Separador de tareas JS-507).
2

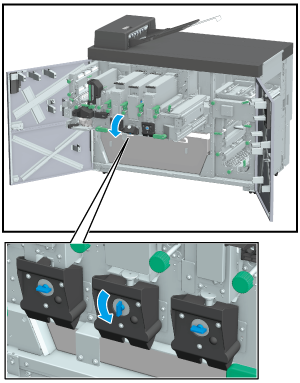

Gire el Soporte de fijación opcional en sentido antihorario y abra la tapa.
3
Retire la Unidad de hendidura CR-102.

  • Para retirarla, sujete las asas negras y levante la unidad según indica la flecha que se muestra en la figura.

  • Coloque la Unidad de hendidura CR-102 extraída sobre una mesa estable.

4

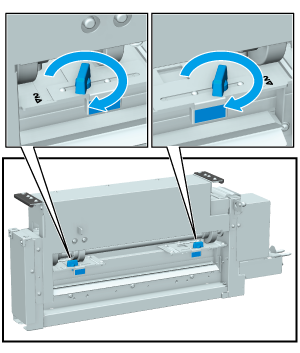

Gire los botones (2 posiciones) de los soportes de ajuste de la Unidad de hendidura CR-102 en sentido antihorario y aflójelos.
5
Sujete las partes con etiqueta azul de los soportes de ajuste de la Unidad de hendidura CR-102 (2 ubicaciones) y mueva la unidad hacia el centro.

  • Mueva los soportes de ajuste hacia la posición en la que queden a la vista las marcas "2*" y "2)".

  • Si el peso del papel es inferior a 350 g/m2, vuelva a colocar los soportes de ajuste en la posición en la que quedan a la vista las marcas "1*" y "1)".

6
Gire los botones (2 posiciones) de los soportes de ajuste de la Unidad de hendidura CR-102 en sentido horario y apriételos.
7
Instale la Unidad de hendidura CR-102 en la Unidad de corte TU-510.
8
Cierre la tapa y gire el Soporte de fijación opcional en sentido horario.
9
Vuelva a colocar la Palanca de bloqueo [TU6] en su posición original.
10
Empuje el estante de transporte hacia el interior y vuelva a colocarlo en su posición original. A continuación, vuelva a poner la Palanca [TU4] a la derecha y la Palanca [TU5] a la izquierda.
11
Cierre la Puerta lateral derecha de la unidad de corte y la Puerta lateral izquierda de la unidad de corte.
