Carga de papel en la Bandeja de la unidad principal (Bandeja secundaria)
Descripción general
Cargue papel en la Bandeja de la unidad principal (Bandeja secundaria).
Cambie la configuración del papel de la bandeja que desea utilizar cuando se cargue papel con distintas especificaciones.
Referencia
- Para obtener más información sobre la configuración del papel, consulte [Configuración pap.].
Procedimiento
1
Extraiga la bandeja donde va a reponer papel y abra el Rodillo de transporte.
_MCO031244A_Map.png)
Continúe en el paso 5 si va a cargar papel del mismo tamaño.
Continúe en el paso 2 si va a cargar papel de tamaño distinto.
NOTA
- Extraiga firmemente la bandeja hasta que quede a la vista la etiqueta azul de la bandeja (al fondo a la izquierda). De lo contrario pueden producirse fallos en la máquina, por ejemplo, que el Rodillo de transporte no se abra.
2
Gire los Mandos de bloqueo de la guía lateral (trasero y delantero, 2 ubicaciones) en sentido antihorario para aflojarlos.
_MCO031245A_Map.png)
3
Mantenga pulsada la Palanca de liberación del bloqueo de las guías laterales y abra de par en par las Guías laterales.
_MCO031246A_Map.png)
Muévalas tomando como referencia el Indicador de tamaño de papel de la Plataforma inferior de la bandeja.
4

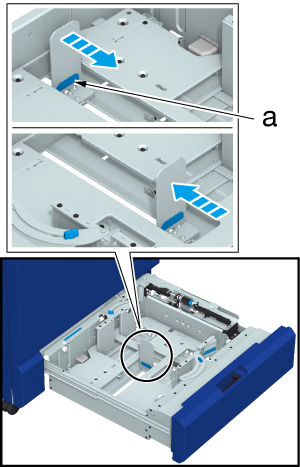

Abra la Placa de guía posterior.
Al mover la Placa de guía posterior, sujete la etiqueta azul (a) de la parte inferior de la Placa de guía posterior para deslizarla.
NOTA
- Si intenta mover a la fuerza la Placa de guía posterior, esta podría dañarse.
5
Cargue el papel de manera que quede enrasado con el lado derecho de la bandeja.
_MCO031432B_Map.png)
Coloque el papel con la cara de impresión hacia abajo.
NOTA
- No cargue más papel del que es posible cargar en la bandeja. Para obtener más información sobre el número de hojas que pueden cargarse, consulte Nombre y especificaciones de los distintos componentes de la máquina.
- Tenga cuidado de no superar la altura máxima que se indica en las Guías laterales. Si lo hace, podría causar un atasco.
- Si carga papel muy cerca del límite de altura, el papel podría desplazarse si empuja la bandeja con excesiva fuerza al volver a introducirla en la máquina. No aplique una fuerza excesiva para empujar la bandeja hacia el interior de la máquina.
6
Mantenga pulsada la Palanca de liberación del bloqueo de las guías laterales y coloque las Guías laterales contra el papel.
_MCO031248A_Map.png)
7

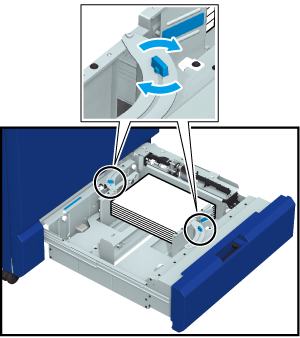

Gire los Mandos de bloqueo de la guía lateral (trasero y delantero, 2 posiciones) en sentido horario para bloquearlos.
_MCO031249A_Map.png)
8
Coloque la Placa de guía posterior contra el papel.
_MCO031250A_Map.png)
NOTA
- Asegúrese de que la Placa de guía posterior esté colocada firmemente contra el papel. Si queda algo de espacio entre la Placa de guía posterior y el papel, la máquina no podrá detectar correctamente el tamaño de papel y podría producirse un fallo de alimentación de papel.
9
Introduzca la bandeja con firmeza hasta el fondo.
El indicador de papel restante cambia de "
" a "
".
