Ajuste fino del intervalo de las Guías laterales de la Unidad de alimentación de papel PF-812

Descripción general
Procedimiento

Descripción general

Si hay alguna diferencia de separación entre las piezas superior e inferior de las Guías laterales delantera y posterior, es posible que la entrada del papel no se realice correctamente.

Si sucede esto, ajuste la separación entre las piezas superior e inferior de las Guías laterales para que queden iguales.

NOTA
  • Si la máquina no está encendida, no se puede extraer la bandeja. Encienda el Interruptor de alimentación secundario. Para obtener más información, consulte Encendido del sistema.

Procedimiento

1
Extraiga la bandeja que desee ajustar.
2

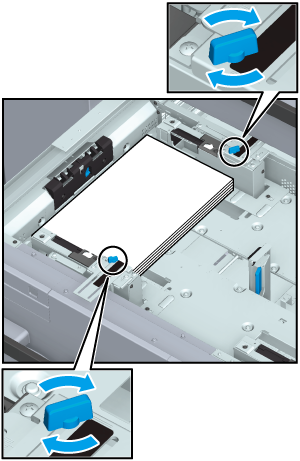

Ensanche las Guías laterales (izquierda) y la Placa de guía posterior.

  • Gire los Mandos de bloqueo de la guía lateral (2 posiciones) de las Guías laterales (izquierda) en sentido antihorario y aflójelos.

  • Mantenga pulsadas la Palanca de liberación del bloqueo de las guías laterales de las Guías laterales (izquierda) y la Palanca de liberación del bloqueo de la guía del borde posterior de la Placa de guía posterior y abra bien cada una de ellas.

NOTA
  • Al mover las Guías laterales (izquierda), sujete al mismo tiempo la Palanca de liberación del bloqueo de las guías laterales delantera y las asas de la parte trasera. Si se intenta mover solo con las Guías laterales delanteras (izquierda), se puede desajustar la posición de las Guías laterales (izquierda).
3
Cargue aproximadamente 100 hojas de papel con la cara de impresión hacia arriba.
4
Presione hacia abajo la Palanca de liberación del bloqueo de las guías laterales de las Guías laterales (izquierda) delanteras y alinee las dos Guías laterales con el papel.

Coloque la parte inferior de las Guías laterales (izquierda).

a: Indicador de tamaño de papel

b: Palanca de liberación del bloqueo de las guías laterales

NOTA
  • Compruebe que la distancia entre las Guías laterales no sea demasiado pequeña, que el papel no quede ondulado y que no queden espacios.
5
Gire y afloje el Mando de fijación de la plataforma inferior en sentido antihorario, deslícelo hacia usted y gírelo en sentido horario en esa posición para fijarlo.
6
Vuelva a empujar la bandeja hasta su posición original. Una vez levantada la Plataforma inferior de la bandeja, tire de ella de nuevo.

Al empujar la bandeja hasta su posición original, se oye un sonido de motor debido al levantamiento de la Plataforma inferior de la bandeja. Cuando el sonido del motor cesa y se extrae la bandeja, la Plataforma inferior de la bandeja sube a la parte superior.

NOTA
  • No extraiga la bandeja hasta que deje de oírse el sonido del motor. Dado que la Plataforma inferior de la bandeja no se eleva completamente hasta la parte superior, puede provocar fallos de funcionamiento posteriores.
7
Coloque la parte superior de las Guías laterales (izquierda).

  • Mueva la parte superior de las Guías laterales (izquierda) y alinee la guía con el papel. Gire los Mandos de bloqueo de la guía lateral (2 posiciones) en sentido horario y bloquéelos.

NOTA
  • Compruebe que la distancia entre las Guías laterales no sea demasiado pequeña, que el papel no quede ondulado y que no queden espacios.
8
Baje la Plataforma inferior de la bandeja.

  • Gire en sentido antihorario y afloje el Mando de fijación de la plataforma inferior, deslícelo hacia dentro, gírelo en sentido horario y fíjelo en esa posición. La Plataforma inferior de la bandeja descenderá.

9
Cargue el papel.

  • Cargue el papel de manera que quede alineado con el lado izquierdo de la bandeja.

  • Sujete la Palanca de liberación del bloqueo de la guía del borde posterior de la Placa de guía posterior y colóquela contra el papel.

NOTA
  • Tenga cuidado de que el papel cargado no supere las líneas de etiqueta de altura máxima de la pila de papel que aparecen en las Guías laterales en la bandeja. Cargue el papel de forma que quede por debajo de la Palanca de fijación la placa de sujeción de papel en la Boquilla de aire.
  • Asegúrese de que la Placa de guía posterior esté colocada firmemente contra el papel. Si queda algo de espacio entre la Placa de guía posterior y el papel, la máquina no podrá detectar correctamente el tamaño de papel y podría producirse un fallo en el dispositivo de alimentación de papel.
10
Introduzca la bandeja con firmeza hasta el fondo.

El indicador de papel restante cambia de "" a "".
