Carga de portadas de encuadernación a la americana

Descripción general
Procedimiento

Descripción general

Cargue las cubiertas que se utilizan para encuadernación a la americana en las bandejas siguientes.

  • Bandeja de portadas de Encuadernador PB-503

  • Bandeja de la unidad principal (Bandeja secundaria)

  • Unidad de alimentación de papel PF-712

  • Unidad de alimentación de papel PF-713

  • Unidad de alimentación de papel PF-812

  • Unidad de gran capacidad LU-208

  • Unidad de gran capacidad LU-208XL

  • Unidad de inserción posterior de Unidad de plegado FD-503

Este apartado describe cómo cargar las portadas en el Encuadernador PB-503 - Bandeja de portadas.

Sugerencias
  • Utilice la [Configuración pap.] para configurar los ajustes de papel de cubierta de encuadernación a la americana de la Bandeja de portadas. Para obtener más información, consulte [Configuración pap.].

Procedimiento

1
Saque el Bandeja de portadas.
2

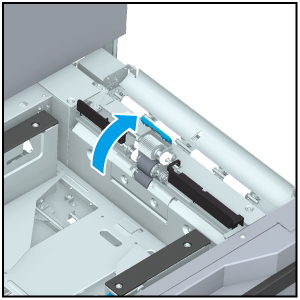

Abra Rodillo de transporte.
3
Cargue las portadas con la parte frontal hacia arriba.

  • Cargue las portadas de modo que queden alineadas con el lado del Rodillo de transporte de la bandeja.

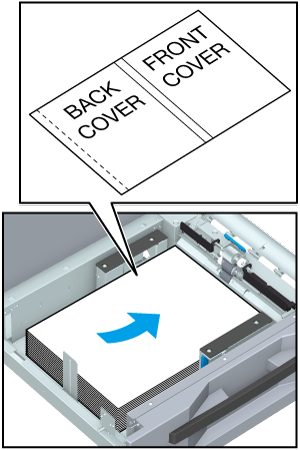

  • Si la encuadernación a la americana está configurada como encuadernación a la izquierda, coloque la parte frontal de la portada hacia arriba y la parte superior de la portada en la parte posterior de la bandeja. La parte cortada está en el lado izquierdo de las portadas cargadas.

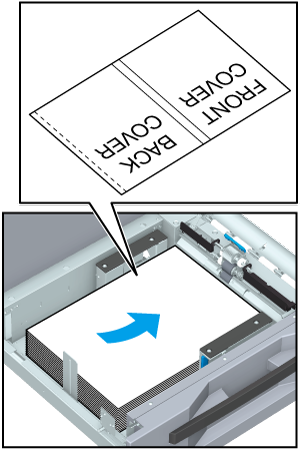

  • Si la encuadernación a la americana está configurada como encuadernación a la derecha, coloque la parte frontal de la portada hacia arriba y la parte superior de la portada hacia la parte frontal de la bandeja. La parte cortada está en el lado izquierdo de las portadas cargadas.

NOTA

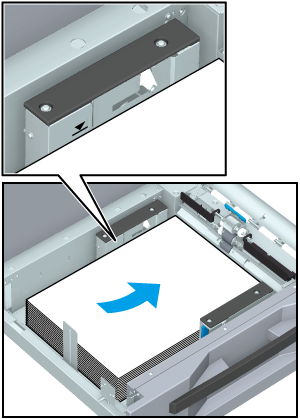

  • Cargue las portadas de forma que no sobrepasen la línea de la etiqueta de límite superior de papel de las Guías laterales de la bandeja. Además, cargue las portadas bajo la Palanca de fijación la placa de sujeción de papel en la Boquilla de aire.
4

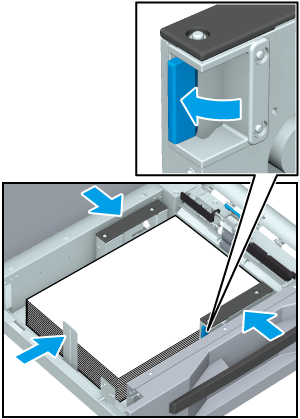

Alinee las Guías laterales y el Tope trasero con las cubiertas.

  • Mientras presiona la Palanca de liberación del bloqueo de las guías laterales de las Guías laterales de la parte frontal, presione las Guías laterales contra las portadas.

  • A continuación, presione el Tope trasero contra las portadas.

NOTA
  • Asegúrese de que las Guías laterales y el Tope trasero lleguen a las portadas. Si queda algo de espacio entre la placa guía y las portadas, puede producirse un atasco de papel.
5
Cierre la Rodillo de transporte.
6
Introduzca la Bandeja de portadas con firmeza hasta el fondo.
NOTA
  • Devuelva la bandeja con cuidado a su posición. Podría producirse un impacto inesperado sobre la máquina a causa del peso de la bandeja o del papel que daría lugar a fallos.
