Carga de papel en la Unidad de gran capacidad LU-208XL

Cargue papel en la Unidad de gran capacidad LU-208XL.

Si se carga papel con distintas especificaciones, debe cambiarse la configuración del papel de la unidad de gran capacidad.

Para obtener más información sobre la configuración del papel, consulte [Configuración pap.].

NOTA

• Si la máquina no está encendida, la Plataforma inferior de la bandeja no funciona. Encienda el Interruptor de alimentación secundario. Para obtener más información, consulte Encendido del sistema.

Si se produce un error de alimentación de papel debido al tipo, el tamaño o el peso del papel utilizado, como se muestra en la figura siguiente, es posible mejorar el rendimiento de alimentación de papel fijando los pesos suministrados en el rodillo de recogida. El ajuste se realiza cambiando el número de pesos.

1

Abra la Puerta superior (izquierda) y la Puerta superior (derecha).

La Plataforma inferior de la bandeja descenderá.

Continúe en el paso 6 si va a cargar papel del mismo tamaño.

Continúe en el paso 2 si va a cargar papel de tamaño distinto.

2

Gire los Mandos de bloqueo de la guía lateral (4 posiciones) de las Guías laterales (izquierda) en sentido antihorario y aflójelos.

3

Mueva las dos Guías laterales (izquierda) de acuerdo con el Indicador de tamaño de papel de la parte superior de la placa guía.

4

Gire los Mandos de bloqueo de la guía lateral (4 posiciones) de las Guías laterales (izquierda) en sentido antihorario y bloquéelos.

5

Ajuste la posición de la Guía posterior.

• Mientras mantiene pulsada la Palanca de liberación del bloqueo de la guía del borde posterior, mueva la Guía posterior de acuerdo con el Indicador de tamaño de papel de la Plataforma inferior de la bandeja.

6

Coloque el papel con la cara de impresión hacia arriba.

7

Pulse el Botón de descenso de la plataforma inferior de la bandeja.

NOTA

• Si la máquina no está encendida, la bandeja no funcionará aunque se pulse el Botón de descenso de la plataforma inferior de la bandeja.

8

Repita los pasos 6 y 7 hasta que la bandeja ya no baje más.

NOTA

• Tenga cuidado de no sobrepasar las líneas de altura máxima de apilado que aparecen en las Guías laterales (izquierda) al cargar el papel.
• Compruebe que la Guía posterior esté alineada con el papel cargado. Si hay un espacio entre la Guía posterior y el papel, o el espacio es demasiado estrecho, pueden producirse atascos de papel y fallos de funcionamiento.

9

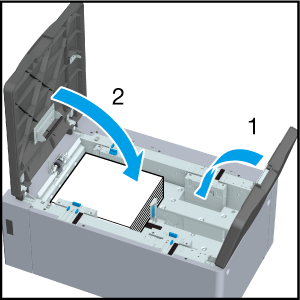

Cierre la Puerta superior (derecha) y la Puerta superior (izquierda).

10

El indicador de papel restante cambia de "" a "".
