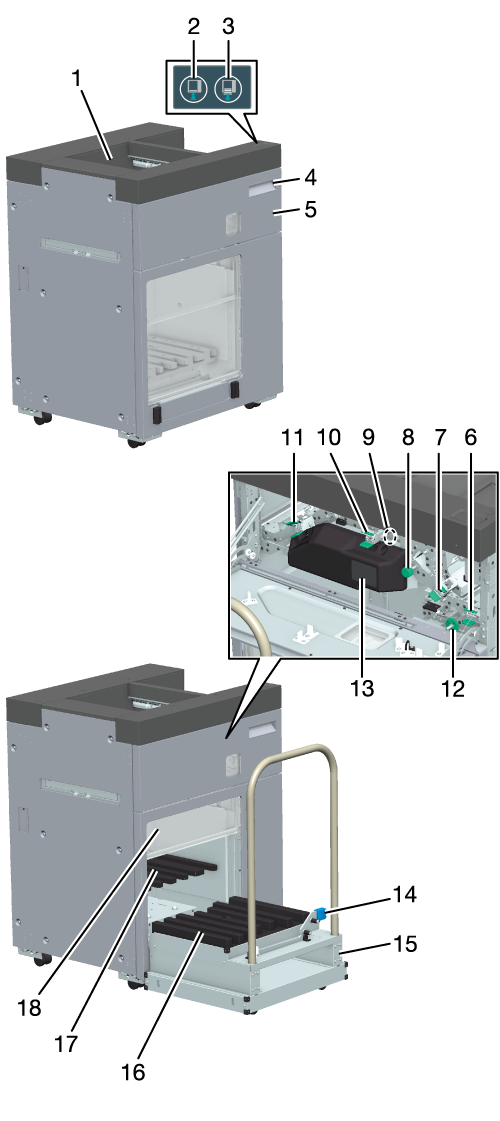

1

Bandeja secundaria

Expulsa el papel sin separación.

2

Botón de almacenamiento

Pulsar para alojar la Bandeja de salida.

3

Botón de expulsión

Pulsar para retirar papel de la Bandeja del apilador.

4

Asa de la puerta superior

Se utiliza para abrir la Puerta superior.

5

Puerta superior

Para eliminar un atasco de papel, abra la puerta y retire el papel.

6

Palanca [LS1]

Para eliminar un atasco de papel, sujete la palanca, abra la cubierta y retire el papel.

7

Palanca [LS2]

Para eliminar un atasco de papel, sujete la palanca, abra la cubierta y retire el papel.

8

Mando [LS3]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

9

Mando [LS4]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

10

Palanca [LS5]

Para eliminar un atasco de papel, sujete la palanca, abra la cubierta y retire el papel.

11

Palanca [LS6]

Para eliminar un atasco de papel, sujete la palanca, abra la cubierta y retire el papel.

12

Mando

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

13

Pantalla de posición de atasco

La ubicación del atasco de papel se indica mediante una luz LED.

14

Tope para papel

Presiona el papel hacia abajo para evitar que se caiga.

15

Carro

Se transporta papel para las distintas Bandeja de salida.

16

Bandeja de salida

Recibe papel de la Bandeja principal y lo expulsa fuera del sistema.

17

Bandeja del apilador (Bandeja principal)

Aquí se apilan los papeles sin separación, o después de separación.

18

Puerta del papel de salida

Ábrala para retirar el papel apilado.

Name

Apilador de gran capacidad LS-507

Tipo

Dispositivo de apilado horizontal de transferencia con sujeción (máximo 2 conexiones permitidas)

Función

Clasificar, Agrupar, Clasificación de separación, Agrupación de separación, Ruta de paso

Bandeja 1 (Bandeja principal) / Bandeja 2 (Bandeja de salida)

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 v, A5 v, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 v, 7,25 e 10,5 v, Foolscap*, 8K w, 16K v

Personalizado: ancho de 210 mm a 330,2 mm, largo de 139 mm a 487,7 mm / ancho de 8,27" a 13", largo de 5,47" a 19,2"

Papel de fichas: A4T v, 8,5 e 11T v

(Separadores 1 a 15: sin embargo, los separadores 4 y 10 no están disponibles)

(En caso de papel separador, no se permite separación (offset))

*: Foolscap se refiere a los tamaños 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w y 8 e 13 w.

Peso del papel

De 50 g/m² a 450 g/m²/de 13 lb Bond a 119 lb Bond

Capacidad de la bandeja

3.000 hojas

Altura de carga

Papel cuya longitud en la dirección de alimentación sea de 194 mm / 7,64" o más: 310 mm / 12,2"

Papel cuya longitud en la dirección de alimentación sea de 194 mm / 7,64" o menos: 230 mm / 9,06"

Bandeja secundaria

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, postal w^*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 v, 7,25 e 10,5 w/v, Foolscap^*2, 8K w, 16K v

Personalizado: ancho de 95 mm a 330,2 mm, largo de 139 mm a 487,7 mm / ancho de 3,74" a 13", largo de 5,47" a 19,2"

Papel separador fijo (no se garantiza el borde posterior del separador durante la salida)

Papel ancho, sobre

*1: Solo en Japón.

*2: Foolscap se refiere a los tamaños 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w y 8 e 13 w.

Peso del papel

De 40 g/m² a 450 g/m²/de 10 lb Bond a 119 lb Bond

Capacidad de la bandeja

Altura de carga: 28 mm / 1,1"

Paso (entrada manual)

Tamaño de papel

Estándar: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, postal w^*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 v, 7,25 e 10,5 w/v, Foolscap^*2, 8K w, 16K v

Personalizado: ancho de 95 mm a 330,2 mm, largo de 139 mm a 1.300 mm / Ancho de 3,74" a 13", largo de 5,47" a 51,18"

Papel separador fijo (no se garantiza el borde posterior del separador durante la salida)

Papel ancho, sobre

*1: Solo en Japón.

*2: Foolscap se refiere a los tamaños 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w y 8 e 13 w.

Peso del papel

De 40 g/m² a 450 g/m²/de 10 lb Bond a 119 lb Bond

Dimensiones

787 mm (anch.) e 705 mm (prof.) e 1.020 mm (alt.)/30,98" (anch.) e 27,76" (prof.) e 40,16" (alt.)

Peso

160 kg / 352,74 lb

* Apilador de gran capacidad LS-507 + Carro de mano del apilador de gran capacidad LC-502: 180 kg

Alimentación

100 V a 230 V CA, 50/60 Hz (suministro por cable de alimentación)

24 V, 5 V CC (suministro parcialmente desde la etapa frontal)

Consumo máximo de energía

240 W o menos
