No. | Nombre | Descripción |
---|---|---|
1 | Mando de la puerta lateral izquierda de las bandejas | Se utiliza para abrir la Puerta lateral izquierda de las bandejas. |
2 | Puerta lateral izquierda de las bandejas | Ábrala cuando abra la Puerta lateral derecha en caso de atasco de papel, y para eliminar un atasco en la bandeja de la unidad de alimentación de papel. |
3 | Bandeja superior (bandeja 1) (la 2.ª desde la bandeja 4 y la 3.ª desde la bandeja 7) | Tiene una capacidad para 1.390 hojas (80 g/m2/21 lb Bond). |
4 | Bandeja central (bandeja 2) (la 2.ª desde la bandeja 5 y la 3.ª desde la bandeja 8) | Tiene una capacidad para 1.390 hojas (80 g/m2/21 lb Bond). |
5 | Bandeja inferior (bandeja 6) (la 2.ª desde la bandeja 6 y la 3.ª desde la bandeja 9) | Tiene una capacidad para 1.850 hojas (80 g/m2/21 lb Bond). |
6 | Ventanilla de confirmación de la boquilla de aire | Al ajustar el nivel de aire en la Bandeja central o la Bandeja inferior, puede comprobar el avance del papel a través de esta ventana. No se puede comprobar desde la Bandeja superior. |
7 | Asa de la bandeja | Sujete el asa y tire de ella para extraer la bandeja. |
8 | Palanca [PF1] | Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel. |
9 | Palanca [PF2] | Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel. |
10 | Palanca [PF3] | Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel. |
11 | Palanca [PF4] | Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel. |
12 | Guías de tamaño pequeño (2 ubicaciones) | Abra ambos lados hacia adentro cuando cargue papel con un ancho de menos de 139,7 mm / 5,5". |
13 | Boquilla de aire lateral | Sopla aire para levantar ligeramente el papel y evitar así la introducción de varias hojas al mismo tiempo. |
14 | Palanca de fijación la placa de sujeción de papel (2 ubicaciones) | Desplácela desde la posición fija hacia la derecha dependiendo de las condiciones del papel deseadas. |
15 | Mandos de bloqueo de la guía lateral (2 ubicaciones) | Gire al mover o fijar las Guías laterales en su sitio. |
16 | Guías laterales (2 ubicaciones) | Alinee esta guía con los dos lados del papel cargado. |
17 | Placa de guía posterior | Alinee esta guía con el borde posterior del papel cargado. |
18 | Palanca de liberación del bloqueo de la guía del borde posterior | Para mover la Placa de guía posterior, pulse la palanca del lado izquierdo para desbloquear. |
19 | Indicador de tamaño de papel | Compruebe la posición de las Guías laterales utilizando la escala. |
20 | Boquilla de aire del borde | Sopla aire parar separar el papel. |
21 | Palanca de ajuste de posición de sensor de límite superior | Cuando se levanta la palanca, la capacidad de alimentación puede verse reducida. Por lo tanto, no la mueva (deslice) de su posición cuando esté fija en el lado inferior. |
22 | Mando de fijación de la plataforma inferior | Gírelo en sentido horario mientras la desplaza hacia adelante, y ajuste la bandeja inferior en la posición más elevada. |
23 | Palanca de liberación del bloqueo de las guías laterales | Para mover las Guías laterales, pulse la palanca de desbloqueo de la parte posterior. |

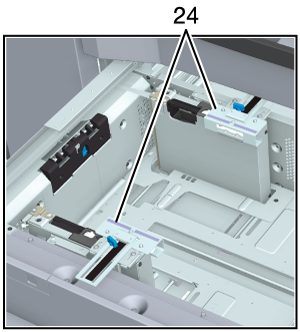

24 | Guías laterales auxiliares (2 ubicaciones) | Para cargar papel separador, adjunte las Guías laterales. |
Name | Unidad de alimentación de papel PF-712 |
Tipo | Bandeja de alimentación de tres niveles (como máximo se permiten 3 de forma continua) |
Tamaño de papel | Estándar: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w*1, A6 w*1, postal w*1*2, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 w/v, 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w, 8 e 13 w, 8K w, 16K w/v Personalizado: anchura de 100 mm*3 a 330,2 mm, longitud de 139,7 mm a 487,7 mm*4 Papel con fichas*5: A4T v, 8,5 e 11T v Sobre: ancho de 100 mm a 245 mm, largo de 148 mm a 375 mm / ancho de 3,94" a 9,65", largo de 5,83" a 14,76" *1: El papel con un tamaño inferior a 139,7 mm / 5,5" de ancho solo puede cargarse en la primera bandeja. *2: Solo en Japón. *3: Este tamaño solo se admite cuando está montada la 1.ª bandeja. Cuando están montadas las bandejas consecutivas 2.ª y 3.ª, el tamaño mínimo es 139,7 mm / 5,5". *4: El papel para pancartas de 250 mm a 330,2 mm de ancho y de 487,8 mm a 1300 mm de largo solo se puede alimentar si están instalados el Ajustador de la alimentación FA-505 o la Bandeja manual múltiple MB-511. *5: Cuando cargue papel separador, adjunte las Guías laterales auxiliares. El papel serie B tiene asignado el tamaño normal JIS o ISO de manera predeterminada. Este ajuste varía en función de la región de envío. Para cambiar entre JIS/ISO, póngase en contacto con el servicio de asistencia técnica. Es posible cambiar los tamaños fijos detectables. Además, es posible seleccionar el uso de tamaño K en la pantalla [Utilidades] y es posible detectar el tamaño K. Para obtener más información, consulte [Tamaño K]. Si el ancho del papel es inferior a 139,7 mm, utilice las Guías de tamaño pequeño. |
Tipo de papel | Normal, Fino, Específico para color, Papel couché brillante, Papel couché mate, Papel separador, En relieve*, Sobre* *: Solo Bandeja inferior |
Peso del papel | De 52 g/m2 a 450 g/m2* / de 14 lb Bond a 119 lb Bond* *: Los siguientes tamaños de papel solo están disponibles para 351 g/m2 a 450 g/m2/de 94 lb Bond a 119 lb Bond. Solo puede configurarse en la 1.ª Bandeja inferior. Estándar: SRA3 w, A3 w, 13 e 19 w, 12 e 18 w, 11 e 17 w Personalizado: ancho de 279,4 mm a 330,2 mm, largo de 420 mm a 487,7 mm / ancho de 11" a 13", largo de 16,54" a 19,2" *: Sobre: de 70 g/m2 a 100 g/m2/de 19 lb Bond a 27 lb Bond |
Capacidad de alimentación | Bandeja superior/Bandeja central: 1390 hojas (80 g/m2) Bandeja inferior: 1850 hojas (80 g/m2) |
Dimensiones | 996 mm (anch.) e 772 mm (prof.) e 1.038 mm (alt.)/39,21" (anch.) e 30,39" (prof.) e 40,87" (alt.) |
Peso | Aprox. 210 kg / 462,97 lb |
Alimentación | En Japón: 100 V CA, 50/60 Hz (suministro por cable de alimentación) Área métrica: de 220 V a 240 V CA, 50/60 Hz (suministro a través de cable de alimentación) Área en pulgadas: de 100 V a 127 V CA, 50/60 Hz (suministro a través de cable de alimentación) 24 V, 12 V CC, 200 V a 240 V CA, 50/60 Hz (alimentación parcial desde la etapa frontal) |
Consumo máximo de energía | 700 W o menos (opción de Calentador deshumidificador HT-506 no incluida) |
