1

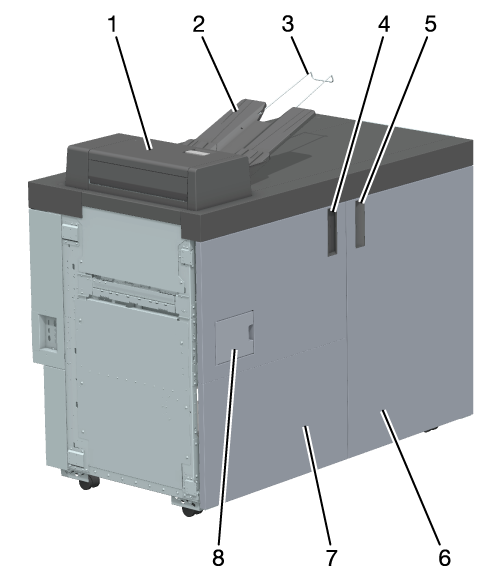

Cubierta superior

Para eliminar un atasco de papel, abra la cubierta y retire el papel.

2

Bandeja secundaria

Expulsa el papel recortado o con hendiduras, o el papel entregado sin procesar.

3

Extensión de bandeja secundaria

Tire hacia fuera al expulsar hojas grandes de papel para la Bandeja secundaria.

4

Botón de la puerta lateral izquierda de la unidad de corte

Se utiliza para abrir la Puerta lateral izquierda de la unidad de corte.

5

Botón de la puerta lateral derecha de la unidad de corte

Se utiliza para abrir la Puerta lateral derecha de la unidad de corte.

6

Puerta lateral derecha de la unidad de corte

Abra esta puerta para eliminar un atasco de papel o reemplazar una opción interna.

7

Puerta lateral izquierda de la unidad de corte

Abra esta puerta para eliminar un atasco de papel o reemplazar una opción interna.

8

Puerta de la bandeja para tarjetas

Abra esta puerta para extraer la Bandeja tarjetas.

9

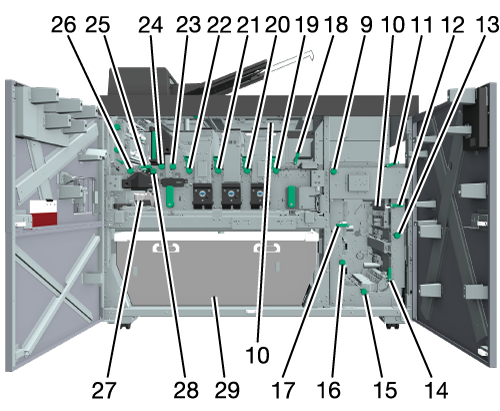

Mando [TU2]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

10

Unidad de papel extralargo MK-764 (opcional) (2 ubicaciones)

Transportar el papel para pancartas al dispositivo de postprocesamiento o invertir el transporte del papel.

11

Palanca [TU1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

12

Palanca [MK1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

13

Mando [MK2]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

14

Palanca [MK3]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

15

Mando [MK4]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

16

Mando [MK5]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

17

Palanca [MK6]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

18

Palanca [TU3]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

19

Mando [TU8]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

20

Mando [TU10]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

21

Mando [TU12]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

22

Mando [TU14]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

23

Mando [TU15]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

24

Mando [TU16]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

25

Palanca [TU20]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

26

Mando [TU21]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

27

Bandeja tarjetas (se suministra con el Separador de tareas JS-507) (opcional)

Se apilan las hojas cortadas al tamaño de una tarjeta.

28

Mando [TU17]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

29

Depósito de residuos de recorte

Extráigalo para desechar los residuos de corte.

30

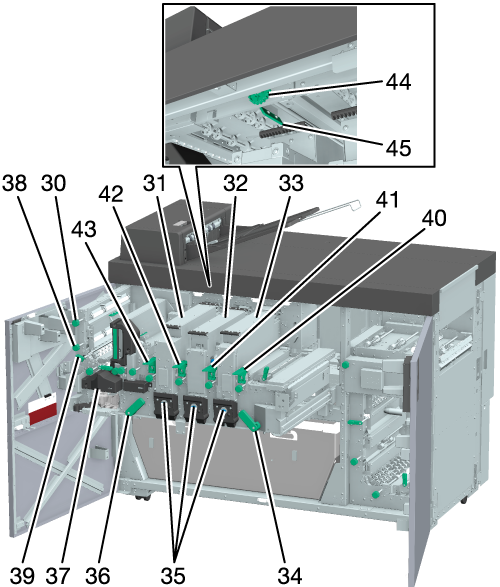

Mando [TU25]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

31

Unidad de corte TU-504/Unidad de hendidura CR-103/Unidad de perforación PE-101 (opcional)

Unidad de corte TU-504: Corta el medianil horizontalmente a la dirección de alimentación del papel.

Unidad de hendidura CR-103: Realiza hendiduras convexas hacia arriba (líneas de plegado) en el papel.

Unidad de perforación PE-101: Realiza una perforación en la dirección de alimentación del papel.

* Solo uno de los dispositivos opcionales siguientes se puede instalar en el sistema.

32

Unidad de hendidura CR-102/Unidad de perforación PE-102 (opcional)

Unidad de hendidura CR-102: Realiza hendiduras convexas hacia abajo (líneas de plegado) en el papel.

Unidad de perforación PE-102: Realiza una perforación en dirección transversal en el papel.

* Solo uno de los dispositivos opcionales siguientes se puede instalar en el sistema.

33

Guillotina

Recorta la parte superior e inferior del papel en la dirección de alimentación del papel.

34

Palanca [TU4]

Para eliminar un atasco de papel o reemplazar una opción interna, incline la palanca hacia la izquierda y extraiga la base de transferencia.

35

Soporte de fijación opcional

Gírelo hacia la izquierda para retirar una opción.

36

Palanca [TU5]

Para eliminar un atasco de papel o reemplazar una opción interna, incline la palanca hacia la derecha y extraiga la base de transferencia.

37

Separador de tareas JS-507 (opcional)

Apila las hojas recortadas al tamaño de tarjeta y las carga en la Bandeja tarjetas.

38

Mando [TU23]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

39

Palanca [TU22]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

40

Palanca [TU7]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

41

Palanca [TU9]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

42

Palanca [TU11]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

43

Palanca [TU13]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

44

Mando [MK8]

Para eliminar un atasco de papel, gire el mando para hacer pasar el papel.

45

Palanca [MK7]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

46

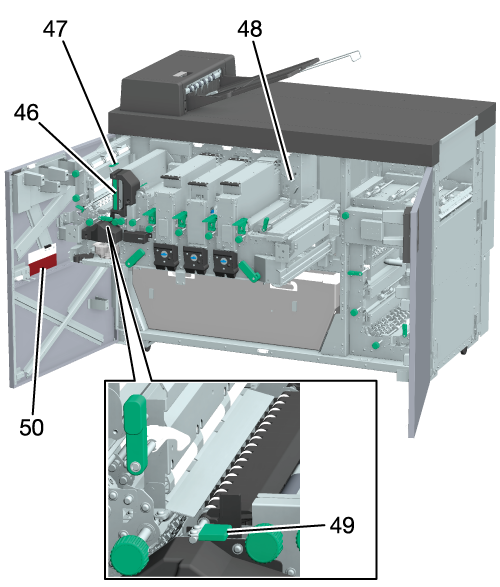

Palanca [TU18]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

47

Palanca [MK24]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

48

Palanca de bloqueo [TU6]

Fija la unidad de transferencia extraída.

49

Palanca [JS1]

Para eliminar un atasco de papel, sujete la palanca, abra la guía y retire el papel.

50

Placa de limpieza

Limpia el Sensor de línea.

51

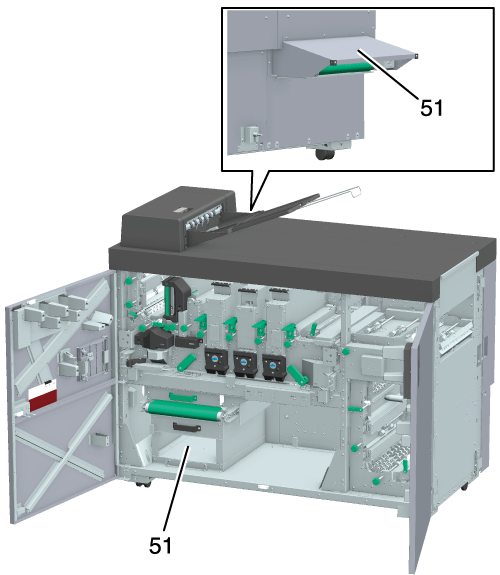

Colector para polvo MK-765

Expulsa los residuos de corte generados en la Unidad de corte TU-510 hacia el exterior de la máquina.
